一、选用计算

万向联轴器的计算转矩：

Tc=TKnKhKKa≤Tn(N·m)

交变载荷时：Tc≤Tf (N·m)

式中Tn——万向联轴器的公称转矩，N·m，(它是在给定条件下的理论计算数值，即联轴器转速，n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值);

Tf——万向联轴器的疲劳转矩，N·m

T——万向联轴器的理论转矩，N·m ;其中T=9550Pw/ N (N·m)

Pw——驱动功率，kw

N——万向联轴器转速，r/min

Kn——万向联轴器的转速修正系数，

Kh——万向联轴器的轴承寿命修正系数

K ——万向联轴器的两轴线折角修正系数

Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0;载荷不均匀，中等冲击时，Ka=1.1～1.3;较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka>1.5。

对于转速高、折角大或其长度超出规定的万向联轴器，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n >18000。

式中 ——万向联轴器的轴线折角，(°);n——万向联轴器的转速，r/min.

二、产品分类：

德国ELBE万向联轴器、

德国ELBE万向节、

德国ELBE离合器、

德国Elbe传动轴、

德国ELBE十字轴

三、品牌介绍：

德国ELBE公司建立于1919年，长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际知名企业的合作伙伴，包括普拉塞陶依尔、法拉利、ZF、卡特彼勒、利勃海尔、多纳、沃尔沃、MAN等。德国Elbe的产品涉及铁路机械、工程机械、交通运输车辆、农业机械、工业制造机械等。

四、万向联轴器选型前必须明确以下先决条件和情况：

1.从原动机到万向联轴器之间有无传动装置。若有传动比是多少，通过中间传动装置以后是几根轴输出，即是否有功率分流。考虑到原动机的类型、功率及其转速等。

2.需要考虑到原动机的类型和选配十字轴式万向联轴器传递负荷的负荷类别：单向恒定负荷、脉动负荷或双向交变负荷。万向联轴器的安装状态如何。水平、垂直还是倾斜安装。要尽可能使其轴线折角小于3度，如果不得已倾斜安装，要确定水平和垂直角是多少。

3.考虑到原动机的工作环境是怎样的，是否有高温、粉尘、水淋、化学腐蚀等恶劣环境条件的影响，根据使用环境的不同选择相应类型的万向联轴器。

4.需要知道万向联轴器两端要求的联接形式及具体的安装尺寸，以及要了解否有安装托架等特殊要求。

5.十字轴式万向联轴器本身的转速是多少。是否需要进行动平衡。要求动平衡或平衡，要求哪一级别的平衡品质等级。

6.安装位置是否有限制。具体安装长度是多少，是否需要伸缩。要求伸缩时，万向联轴器最短状态下向外的伸长量是多少。对于不需要伸缩的万向联轴器必须考虑轴向尺寸误差的补偿，应确定在系统中进行补偿的位置。通过对以上先决条件的了解，逐步确定万向轴的规格，

7、最后确定选择哪一种结构形式。万向联轴器的结构形式有十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等，常用的为十字轴式，其次为球笼龙，在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。要想从如此多的万向联轴器中选择一款适合原动机使用的联轴器就需要深刻了解以上所述的先决条件和外界影响因素。

五、Elbe万向联轴器有9个系列：

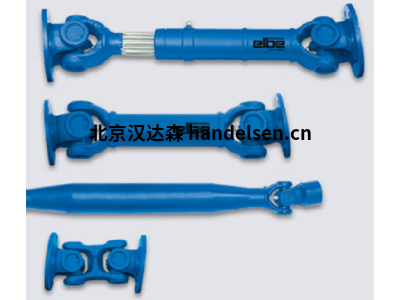

1.ELBE 精密万向轴 0.600系列

2.ELBE 球窝万向轴 0.800系列

3.ELBE 十字万向轴 0.700系列

4.ELBE 万向联轴器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列

ELBE精密万向轴0.600系列：

当确保高速（高达5000 rpm）的确动力传输时，请使用符合DIN 808标准的精密滚针轴承接头和轴。

六、产品应用:

ELBE产品主要应用于铁路机械·工程机械·交通运输车辆·农业机械·工业制造机械等。

德国Elbe万向联轴器正品供应，北京汉达森德国本土采购，拼箱发货报关，终身售后服务，货期保证，价格公道，欢迎垂询!如需更多信息欢迎垂询汉达森品牌专员高轲。
