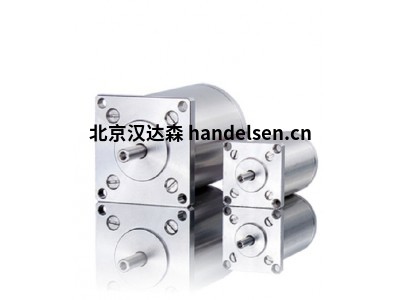

phytron 物理空间步进电机

刘亚冰 QQ：2853369890   手机：18514427448 电话：010-64714988-173 传真：010-84786709-667 邮件：sales63@handelsen.cn

2相混合；ø20至57毫米
该PHY SPACE 步进电机系列是30年以上的空间遗产和空间超过1000 Phytron电机的结果。所述PHY SPACE内置抵抗振动，辐射和高温。由于采用了ECSS兼容材料，因此phy SPACE 满足了超高真空使用的高要求，同时提供了的功耗，散热，杂散磁通，高精​​度定位，长寿命和极高的耐用性。

phySPACE数据表
1.57百万

如何处理太空步进电机
182万
技术细节
2相混合式步进电机
保持扭矩从3.1到420 mNm
直径从20到57毫米
每转200整步
精度5％（1.8°）
专为冲击和振动负载而设计
4线并联
预除气
K元素集成
-40°C至+120°C
绕组温度+200°C（短期）
辐射强度高达10 6 J / kg
排气温度可达200​​°C（组件）
除气率：TML <1％，CVCM <0.1％或更高（<125°C）
升级选项：
升级“轻量级”：钛制外壳和轴
升级“辐射硬化”：由于特殊材料，抗辐射性高达10 6 J / kg
升级“空间测试”：振动测试，冲击，热循环
定制解决方案：
基于我们的产品系列，有大量其他选项和解决方案可为您的应用提供完美的选择。（低温，主轴，齿轮，第二轴端等等）。有关phytron定制SPACE项目的更多信息，请参见此处...

phytron 物理空间步进电机市场
航天
导航和科学卫星
太空探测器
火星漫游者

&&Phytron VSS / VSH步进电机

优势：在极端条件下执行的解决方案
Phytron的VSS / VSH步进电机是30多年太空技术经验的产物。经过特殊设计的两相混合式步进电机可在高达10 -11 hPa的真空环境中使用。它们非常适合特殊环境，例如深，高温或极端辐射强度。

真空中的VSS步进电机数据表
125万

如何处理真空步进电机
2.04百万
技术细节
步进电机，用于在真空或太空中运行或用于低温应用
高冲击和振动负载
真空度高达10 -11 hPa
温度范围取决于应用
辐射强度高达10 6 J / kg
保持扭矩从3.4 mNm到13 Nm
直径19至125毫米
每转全步：200（1.8°）
排气孔可避免积聚气体
可选的：
VGPL行星/谐波传动齿轮
热敏元件类型KTC / Pt100电阻传感器
解析器
双轴
等等
定制结构：
在恶劣的环境中运行，兼容无尘室，带主轴电机
集成式电机齿轮类型，可减轻重量和降低振动强度-钛制外壳或空间应用
减少磁辐射

市场
质谱仪
电子显微镜
涂层和溅射
航天
高能物理
粒子加速器
深钻技术

&&洛杉矶
用于超高真空和低温环境的线性执行器

数据表LA
1.77百万

手动LA
190万
技术细节
2相步进电机，尺寸25 mm
介质中的相电流1.5 A
电机电压24 V DC
线速度1.5 s / mm
线性行程13毫米
轴向力：10 N（带齿轮30 N）
定位精度<0.01毫米
工作温度
– Cryo版本：
    UHVC1：-196至-50°C
    UHVC2：降至-269°C（按需）
– UHV版本（UHVS）：-40至+200°C
干式润滑，适用于10 -11 hPa的超高压真空，10 6 J / kg的抗辐射性
特征：
带开关凸轮的旋转编码器
用于行程限制的线性限位开关
使用K型热电偶进行温度评估
选项：
配备VGPL精密行星齿轮
市场
研究
高能物理

&&phytron  LAV腔调谐器
线性执行器设计，例如用于粒子加速器腔调整

数据表LAV
1.23百万
技术细节
基于VSS标准的粒子加速器应用的主轴电机设计：

步进电机 200步/转（1.8°），带集成齿轮50：1（10：000步/转）
设计用于1300N轴向力
42 V，1.2 A
主轴和螺母系统，非磁性
外壳，法兰和内部零件的材料不锈钢或钛
干润滑，适合在-270°C至+40°C的真空下使用（也适用于> -35°C的环境的脂润滑版本）
可选的EMC电缆屏蔽
绕组中的热电偶K型
市场
研究
束线
高能物理
