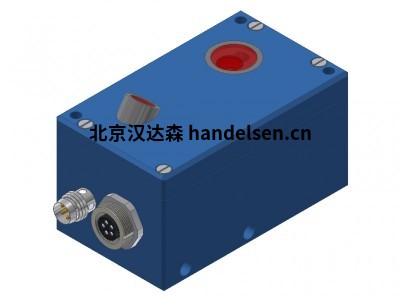

Sensor Instruments R-LAS-GD系列激光反射光栅

杨文辉 QQ：2850590598   手机：18301216381 电话：010-64717020-118 传真：010-84786709-666 邮件：sales11@handelsen.cn

　　R-LAS-LR型激光反射光栅根据自准直原理工作。

　　集成的偏振滤光片可防止反射物体误激活。

　　激光功率会根据各自的反射镜和反射镜距离进行调整。可以在Windows®下使用LR-Scope PC软件进行参数设置。

　　一般技术数据：

　　软件►对于R-LAS-GD1，R-LAS-GD2，R-LAS-GD3：

　　Windows®PC软件：RLAS-GD-Scope►

　　对于R-LAS-GD1-FOC：

　　Windows®PC软件：LT-Scope

　　►对于R-LAS-GD1-TE，R-LAS-GD2-TE，R-LAS-GD3-TE：

　　Windows®PC软件：RLAS-GD-TE-Scope

　　电源供应+ 24VDC(±10%)，反极性保护，过载保护

　　能量消耗<110mA

　　最大开关电流100mA，短路保护

　　光源半导体激光器，670 nm，AC运行，DIN EN 60825-1，

　　激光等级2 acc。DIN EN 60825-1(最大功率1mW)

　　参考距离取决于传感器类型

　　工作空间取决于传感器类型

　　光束几何取决于传感器类型

　　光学滤镜干涉滤光片和红光滤光片

　　环境光高达5000 lux

　　操作模式

　　使用R-LAS-GD1-ANA-HS的交替

　　光(100 kHz)：恒定光

　　输入/输出取决于传感器类型

　　开关频率取决于传感器的类型(以及参数设置)

　　带宽模拟信号使用R-LAS-GD1-ANA-HS：

　　典型200kHz

　　脉冲延长该参数可在Windows®下使用(不适用于R-LAS-GD1-ANA-HS)

　　亮/暗切换该参数可在Windows®下使用(不适用于R-LAS-GD1-ANA-HS)

　　激光功率控制该参数可在Windows®下使用(不适用于R-LAS-GD1-ANA-HS)

　　开关迟滞该参数可在Windows®下使用(不适用于R-LAS-GD1-ANA-HS)

　　切换状态显示通过集成在

　　R-LAS-GD1-ANA-HS 的M8连接器中的橙色LED ：

　　通过集成在外壳中的双色LED

　　电位器搭配R-LAS-GD1-ANA-HS：

　　3圈电位器用于设定增益系数

　　平均计算可以的Windows®(不与R-LAS-GD1-ANA-HS)下进行参数化：

　　与R-LAS-GD1，R-LAS-GD1-FOC，R-LAS-GD1-TE：

　　1到64个值

　　与R-LAS- GD2，R-LAS-GD2-TE，R-LAS-GD3，R-LAS-GD3-TE：

　　1至32768值

　　外壳尺寸取决于传感器类型

　　筑屋材料铝，蓝色阳极氧化

　　插头-至PLC：4针。M8插头

　　-PC：5针。

　　用于R-LAS-GD1-ANA-HS的插口装订器712 ：

　　-至PLC：8针。衬套粘合剂712

　　连接电缆-到PLC：cab-M8 / 4-

　　到PC：cab-las5 / PC，cab-5 / USB或cab-5 /

　　带有R-LAS-GD1-ANA-HS的ETH ：

　　-到PLC：cab-las8 / SPS

　　工作温度范围-20°C到+ 55°C

　　储存温度范围-20°C到+ 85°C

　　防护等级

　　R-LAS-GD1-ANA-HS的IP67 ：

　　IP64

　　符合EMC测试DIN EN 60947-5-2

　　接口RS232

　　(不适用于R-LAS-GD1-ANA-HS)

　　外部教学使用R-LAS-GD1-TE，R-LAS-GD2-TE，R-LAS-GD3-TE：

　　通过示教输入TEACH EXT(数字，0V / + 24V)

　　Sensor Instruments R-LAS-GD1-ANA-HS

　　Sensor Instruments R-LAS-GD1-FOC

　　Sensor Instruments R-LAS-GD1-TE

　　Sensor Instruments R-LAS-GD2-TE

　　Sensor Instruments R-LAS-GD2

　　Sensor Instruments R-LAS-GD3

　　Sensor Instruments R-LAS-GD3-TE
