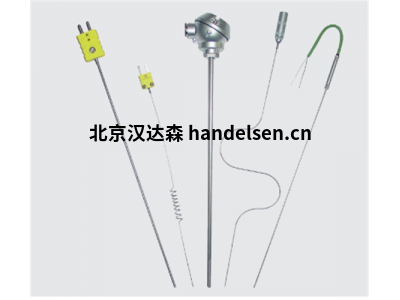

德国Conatex 热电偶
德国Conatex 热电偶
1、Conatex 符合DIN EN 60584-1的T 1线和热电偶DIN 43710 DIN EN 50113
此列表包括带绝缘层或不带绝缘层的线和热电偶。
l根据DIN EN 60584-1的热电偶组合
Cu-CuNi，T型
NiCr-CuNi，E型
Fe-CuNi，J型
NiCr-Ni，K型
NiCrSi-NiSi，N型
Pt10Rh-Pt，S型
Pt13Rh-Pt，R型
Pt30Rh-Pt6Rh，B型
l根据DIN 437101的热电偶组合）
Cu-CuNi，U型
Fe-CuNi，L型
l适用于高温范围的热电偶组合
W5Re-W26Re，类型C
W3Re-W25Re，类型D
l符合国际标准的热电偶组合
例如ANSI MC 96.1
和特殊合金
T1 / 1线，非绝缘
l购买旧铂金或重新加工成新材料
1）自1994年起撤消DIN 43710，不再用于新系统。
ConATEX 温度测量技术
第1/8页.conatex.de
1号
线和
之后的热电偶
DIN EN 60584-1
DIN 43710
DIN EN 50113
T1线和热电偶
l T1 / 2绝缘线
线类型：J，L，T，U，K，N，E
导线Ø：0.2 / 0.5 / 0.8 / 1.0 / 1.38毫米
版本：单导体或双导体
隔离：PVC max。 + 105度
硅胶最大+ 200°摄氏度
铁氟龙最大+ 260°C
玻璃纤维最大+ 400°C
特殊玻璃纤维最大+ 600°C
石英纤维最大+ 1000°C
陶瓷纤维最大+ 1200度
l T1 / 3热电偶，带绝缘层或不带绝缘层
热电偶类型：J，L，T，U，K，N，E，S，R，B
线直径：0.35 / 0.5 / 1.0 / 1.38 / 1.5 / 2.0 / 2.5 / 3.0 mm
版本：A，B，C，Cl，D表格
l热电偶基本值系列
l热电偶的极限偏差等级（公差）
l使用温度
CONATEX
T1 / 1非绝缘T型线，根据DIN EN 60584-1和DIN 43710
公差可根据要求缩小；例如½DIN 43710或1级
或2类DIN EN 60584-2。列出的单线和线对分别列出或一起列出
以线圈形式提供。
L1）型和U1）型热电偶是1985年12月版的DIN 437101）的一部分。这两个热电偶的基本值不同于DIN EN 60584-1的J型和T型热电偶。
根据DIN 43710或DIN EN 60584进行颜色编码（另请参见清单T 6）。
2、Conatex 直型热电偶，符合DIN EN 50446
此列表包括具有内置热电偶的随时可安装的大小型直型热电偶，例如
温度测量通常需要。
为了延长热电偶的使用寿命，我们建议安装不透气的陶瓷内管并使用大直径的导线。
如果此列表中的热电偶似乎不适合特殊应用，我们请您提供
准确披露操作条件，以便我们可以提出适当的建议。
温度测量技术
13
T 2/1直型热电偶，符合DIN 43733
此列表包括具有内置热电偶的随时可安装的大小型直型热电偶，例如
温度测量通常需要。
为了延长热电偶的使用寿命，我们建议安装不透气的陶瓷内胎和
使用大线径。
如果此列表中的热电偶似乎不适合特殊应用，我们请您提供
准确披露操作条件，以便我们可以提出适当的建议。
在DIN EN ISO 9001：2000的框架内，必须定期进行生产过程中使用的测量和测试设备
定期检查。通过校准证书可确保追溯至国家标准。
您将在这方面从我们这里收到
●带测试管的热电偶，以容纳测试热电偶
（在操作期间启用控制）
●测试热电偶
●精密测量装置
●校准品
●测量链的校准证书（DKD）和工厂测试证书，包括测试热电偶和
精密量测装置
对于玻璃行业，我们目前提供带有Pt或Pt10Rh贵金属保护管的热电偶。
也可提供另一种镀铂陶瓷管。
除了带有1个或3个热电偶的版本之外，您还可以将热电偶用作步进式热电偶
与z。 B.参考3个热电偶。
作为DIN EN ISO 9001的一部分，必须定期进行生产过程中使用的测量和测试设备
定期检查。通过校准证书可确保追溯至国家标准。
您将在这方面从我们这里收到
l带测试管的热电偶，以容纳测试热电偶
（在操作期间启用控制）
l测试热电偶
l精密测量仪器
l校准器
l测量链的校准证书（DAkkS / DKD）和工厂测试证书，
由测试热电偶和精密测量装置组成
对于玻璃行业，我们目前提供带有Pt或Pt10Rh贵金属保护管的热电偶。
也可提供另一种镀铂陶瓷管。
除了具有1个或2个热电偶的版本外，您还可以将热电偶用作步进式热电偶
z。 B.参考3个热电偶。请问我们。
CONATEX温度测量技术
第1/5页.conatex.de
T 2/1
直行
热电偶
至
DIN EN 50446
T2 / 1直热电偶
将直型热电偶与金属保护管一起使用的准则
用于安装在不同气氛的烤箱中
带陶瓷保护管
信息取自DIN板材50446，仅作为使用各种金属的指南
材料以及陶瓷绝缘材料。
TM9数字温度变送器
C0901型可编程变送器
C0902型可编程变送器，符合HART®协议
C0903型可编程变送器，ProfibusPA®
l通用可编程
-电阻温度计
-热电偶
- 抵抗性
-张力
带输入信号的温度线性输出
电阻温度计和热电偶
模拟输出4 ... 20 mA，2线制
l传感器损坏或短路时的错误信息，可根据Namur NE 43进行调整
l认证：ATEX 100a，CSA，FM
l电流隔离
l交货时间短，也内置在连接头中
热电偶数量
选件MU
2线制变送器
在连接头AUS / AUZ中
巴士/ BUZ
选件MUH
2线制变送器
在连接头AUSH / AUZH中
3、根据DIN 43735的T 2/2热电偶量具
该清单包含根据DIN 43735的量具，用于根据清单W1安装在保护装置中。 它们由带护套的热电偶电缆或（如果需要）带有ø42 mm法兰的插入管和带端子的陶瓷底座组成。
用两个螺钉将测量插件固定在连接头（B型系列）中，并用两个弹簧弹性地固定在
按压保护管底部。 这样可以防止振荡并缩短响应时间。
测量插件包含一个或两个由Fe-CuNi（J或L型），NiCr-Ni（K型）或NiCrSi-NiSi（N型）制成的热电偶，
可以焊接到插入管或护套的底部，也可以绝缘。
测量插件也可以与2线制变送器（选件MU）或50 mm长的安装板一起使用，
绝缘绞合连接线，以容纳2线制变送器（选件FM）。
4、T 3角热电偶
该列表包含角热电偶，主要用于盐浴和熔融金属中的温度测量
可以使用。角形的目的是使热电偶的连接头不直接位于热电偶的上方。
浴室镜，因此不会暴露于高温或腐蚀性蒸汽中。
设备：
角度GTW 35
订单号。 TM30440
GTW 35
对于直径ø22的管，订购号TM30441
对于管ø26，订货号TM30442
对于ø28管，订购号TM30443
形状3
温度测量技术
19日
T 3角热电偶
该列表包含角热电偶，主要用于盐浴和熔融金属中的温度测量
可以使用。角形的目的是使热电偶的连接头不直接位于热电偶的上方。
浴室镜，因此不会暴露于高温或腐蚀性蒸汽中。
推荐的热套管材料：
用于熔融盐
Tenifer高达600°C Titan NT
硝石，氯化物和
含氰化物的退火和回火浴
高达1000°C的铁
铁高达1350°C的钢SL 25
用于熔融金属
GG-22
铝可达700°C石墨
CO 99011）
镁可达700°C铁Al / Mg合金。
轴承金属可达600°C GG-22铅
GG-22
锌，可达600°C，搪瓷
铁
铁可达650°C
x10铬硅29
铜可达1250°C石墨
CO 99011）
x10 CrSi 29黄铜，900°C石墨
设备：
角度GTW 35
订单号。 TM30440
1）高性能陶瓷，请询问我们。
GTW 35
适用于ø22管，订货号TM30441
适用于ø26管，订货号TM30442
适用于ø28管，订货号TM30443
