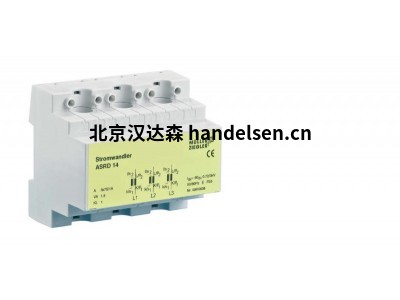

德国Muller + Ziegler电流互感器

电流互感器是至关重要的开关设备组件–安全，坚固，精确！
我们的电流互感器通过将高交流电转换为5 A或1 A
的电隔离交流电来实现电流的后处理。产品范围包括插入式，绕线电流，分芯和求和电流互感器，精度等级为1和0.5。还可根据要求提供更高的精度等级和认证的电流互感器。

一般说明
应用
电流互感器是特殊类型的互感器，用于将相对较高的交流电转换成外加电流
交流电为5 A或1A。由于其电磁原理，它们可实现一次侧的电气隔离
测量电路中的电路。一次回路和二次回路之间存在相位平衡和比例关系。
技术数据
符合DIN EN 60044-1，DIN 42600，IEC 185和DIN EN 61010第1部分的低压电流互感器
最大工作电压720 V，测试电压3 kV
频率50-60 Hz（可根据要求提供16 2/3 Hz和400 Hz）
过电流限制因素1 FS至1500 A，FS 10从1600 A
热额定连续电流2 Id = 1.0 x IN
热额定短时电流3 Ith = 60 x IN（1 s）
缠绕式初级电流互感器的动态额定电流4 Idyn = 2.5 x Ith
 对于所有其他类型，Idyn = 100 kA
绝缘等级E
外壳，聚碳酸酯黑色，根据UL 94 V 0自熄
垫圈和螺钉组件M 5 x 10 mm
特别说明
对于电流互感器，次级端子上可用的额定功率以VA表示。额定功率的选择取决于所连接的测量仪器的消耗及其输入导线。特别是对于5 A的二次电流
结合长输入引线，会发生相当大的功率损耗（另请参阅第219页上的图表）。在这种情况下，电流互感器
建议使用1A。
对于插入式电流互感器，随着变压比的减小，输出额定值（VA）也会下降。通过缠绕初级
导体几次，可以得到较小的变换，而输出功率（VA）保持不变。
示例：50/5 A 1.5 VA 1级，将一次导体穿线五次，将导致电流互感器的1/5 A 1.5 VA 1级。
与缠绕式电流互感器相比，此措施可节省大量成本。
次级端子接地：
根据VDE 0141第5.3.4节，电流和电压互感器应从测量电压开始接地。
≥3.6 kV。如果是低压（测量电压≤1.2 kV），则不需要接地，除非变压器外壳具有
大的可触及金属表面。

德国Muller + Ziegler电流互感器产品介绍：

一般

在这里，您将找到有关电流互感器的一般信息。

插入式变压器

在这里，您可以找到我们的插入式变压器产品。

绕线电流互感器

在这里，您将找到我们用于绕线电流互感器的产品。

求和电流互感器

在这里，您可以找到我们的求和电流互感器产品。

分芯电流互感器

在这里，您可以找到我们的分芯式电流互感器产品
