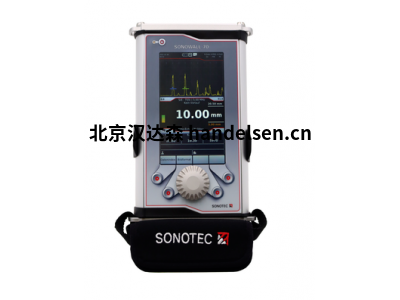

Sonotec SONOWALL 70A- / B扫描测厚仪

 　　标准品DIN EN 15317，DIN EN 61326，ASTM E 1324，ASTM E 317

　　工作温度-20至+ 60°C

　　屏幕5英寸TFT屏幕，800 x 480像素，60 Hz

　　测量方法单回声，回声，多回声

　　发射机频率0.5-10 MHz(-30 MHz可选)

　　脉冲负矩形(单脉冲)

　　脉宽20至500 ns，以10 V为步长

　　振幅0至400 V，以10 V为步长

　　输出阻抗50欧姆，400欧姆

　　接收者动态范围110分贝

　　放大器带宽0.2至25 MHz

　　输入阻抗500欧姆(在T / R模式下)

　　探针连接器2个LEMO(符合IP 67)

　　扫瞄20/100 MSps @ 12/14位

　　软件选件V / W误差校正

　　浮门

　　冷冻A扫描的后续测量

　　通过额外的门底墙回声衰减

　　时间编码的B扫描选项

　　优势一览：

　　高性能和紧凑型设计

　　翻转屏幕功能简化了使用

　　坚固的铝制外壳，IP 67

　　对于各种厚度的应用：

　　腐蚀测试-新的SONOGRID软件

　　涂层测试

　　精密量测

　　紧凑的设计和强大的性能

　　SonOWALL 70厚度计非常适合各种超声厚度应用。坚固的铝制外壳，防护等级IP 67，仅9 90g的轻巧重量，高分辨率的5英寸防眩光图形显示屏，使SonOWALL 70成为苛刻测试环境中的理想测厚仪。

　　除了高性能之外，SonOWALL 70厚度计的开发重点还在于直观处理和清晰显示测量结果。直观的用户界面，结构清晰的菜单以及所有菜单项的全文显示可简化和加快设备的设置和操作，并减少错误设置的风险。在大显示屏(800x489)上一目了然，所有相关的测量值和设备设置(例如壁厚，A扫描或B扫描以及可单独调整的测试参数)都显而易见。得益于创新的翻转屏幕技术，该设备可以用两只手使用，以方便工作。

　　SONO-ID智能探头识别

　　智能探头识别

　　SonOWALL 70是市场上第一款带有智能探头识别功能的测厚仪。扩展的探针管理功能可将特定于探针的信息(例如DAC曲线，延迟线和序列号)直接保存在探针中。

　　除各种厚度应用外，该设备还可升级为全功能探伤仪。腐蚀和腐蚀缺陷是最常见的安全风险之一，也是工业环境(例如炼油厂，管道网络，化工厂，海上平台，储罐等)中生产中断的原因。为了维护资产并避免危害，超声波厚度测量通常会在预定点频繁记录，从而在测试对象的表面上创建虚拟网格。

　　为了帮助有效地收集，整理和报告读数，SonOWALL 70超声波测厚仪可以配备SONOGRID腐蚀管理软件。

　　结构化数据收集

　　矩阵创建 | 线性，二维和三维高效的数据采集和测试路径可视化的

　　颜色编码 | 直观指示材料状况和超出公差

　　实时比较 | 可以将每个点与以前记录的点进行比较，以估计腐蚀速率

　　后期处理

　　数据导出和报告 | Excel(.xlsx文件格式)和可选的SQLite数据库

　　设置信息 | 对于每个记录的点为最大的透明度详述设备设置

　　无限文本长度 | 清晰的标签和测量点描述

　　技术数据

　　高效可靠的矩阵数据收集

　　通过3D网格创建可视化测试路径

　　实时比较功能和腐蚀速率估算

　　轻松附加A / B扫描和无限制的文本注释

　　通过网格复制功能和设备设置列表实现再现性

　　直接将数据导出到MS-Excel和自定义报告生成
