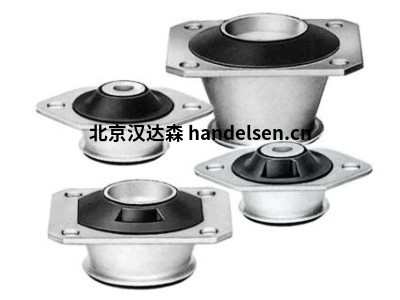

MEGI 锥786021

负载：压力，推力，拉力

梅吉锥用于存储活塞发动机，这些活塞发动机的橡胶横截面在横向上具有凹槽，因此在纵向和横向上具有不同的弹簧刚度。

使用Megi-Cones时，取决于所使用的圆锥体和所使用的橡胶质量，最高可覆盖17 KN的载荷谱。

弹簧特性可以在数据表的图表中找到。

锥体的内部可能会承受最大的指定预紧力。必须相应选择螺钉连接和拧紧扭矩。



产品标识和橡胶硬度

MEGI®产品在橡胶中通过产品编号以及制造期限进行标识。橡胶硬度也可以从橡胶上的标记或金属上的数字看出：

软（40°/ 45°Shr A）

中（60°Shr A）

坚硬（70°Shr A）。





MEGI 锥786021可能的用途

Megi-cones非常适合隔振，即 发动机的低振动安装，底架上的车身结构，轨道车上的压缩机系统等等 Megi-cones用于存储活塞发动机使用时，它们的橡胶横截面在横向方向上有凹槽，因此弹簧刚度不同有纵向和横向。



MEGI 锥786021描述

巨型圆锥体由圆锥形的内部和外部金属零件组成。圆锥形外部设计为椭圆形或形成矩形法兰部分。提供限位垫圈以限制压缩和拉伸变形。这个在极高的负载下起到防撕裂保护的作用。由圆锥上方的一个止动板，在压力方向受力过大的情况下上橡胶珠的位置，轴向冲击力可以渐进被拦截。随着超大内锥缓冲张力直到到目前为止，直到外锥进入植物。梅吉锥在设计区域内轴向柔软且非常径向僵硬。这些元素镀锌和无铬钝化。

技术指标

使用Megi-Cones，可以达到最高17 KN的载荷谱，这取决于所使用的圆锥体和所使用的圆锥体。

橡胶质量被涵盖。

您可以使用弹簧参数

请参考图表。

锥体的内部不得超过与指定预紧力，承受压力（高强度内部零件上查询）。 螺丝连接和相应地拧紧扭选择。

例：

M 8螺钉，强度等级8.8，摩擦系数µR = 0.15导致螺纹连接的预紧力约16 KN的扭矩和约25 Nm的拧紧扭矩。送货选项取决于作为库存物料的物料包装单位或可提供可在短时间内生产的目录商品。



品牌    型号

Megi   786021

Megi   786021S1

Megi   786025

Megi   786025S1



以上就是MEGI 锥786021的介绍
