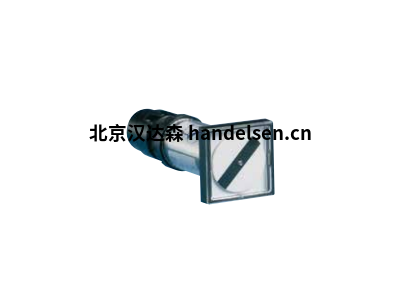

Muller Ziegler开关位置指示PI 24
Muller+ Ziegler开关位置指示PI 24
应用
开关位置指示器用于指示电气设备中的开关状态。 它们都可以在原理图中使用
开关柜和控制装置，以及测量站和控制室或镶嵌系统中。 开关位置指示灯
处置螺丝端子，电缆横截面积最大为1.5mm²。
功能
开关位置指示器配备有旋转磁铁系统。 这保证了精确的符号位置。 相当低
能源消耗方面，指标中的发热量可以忽略不计。 系统的线圈产生磁场。 感动
磁铁轴向连接到符号。 撑杆鞋确定其位置。 不需要外部复位。
连接
技术数据
类型带有圆形或方形前面板的圆形塑料外壳，用于在配电盘中进行开孔安装
（PI / PIR 25/29/36）或马赛克面板（PI / PIR 24）。
外壳材料聚碳酸酯（根据UL 94 V-O自熄）
安装位置与位置无关
紧固螺母
连接螺丝端子，最大1.5mm²，带意外接触保护
IP代码IP 54
尺寸（mm）PI 24 / PIR 24 PI 25 / PIR 25 PI 29 / PIR 29 PI 36 / PIR 36
前框架24 25Ø29 36
外壳Ø21.8Ø21.8Ø21.8Ø21.8
安装深度94 94 94 94
开孔Ø22Ø22Ø22Ø22
重量（kg）0.1 0.1 0.12 0.12
PI型…直流电压24-230 V
PIR ...类型交流电压24-230 V
功率输入110 V时为0.4 W，230 V时为1.4 W
测试电压3.7 kV
频率范围（交流电压）40 Hz至10 kHz
最高 电压波动+/- 20％
温度范围-25°C至+20°C至+30°C至+50°C
类型：
Muller+ Ziegler PI 24
Muller+ Ziegler PI 25
Muller+ Ziegler PI 29
Muller+ Ziegler PI 36（24-230 V直流）
Muller+ Ziegler PI 25
Muller+ Ziegler PI 29
Muller+ Ziegler PI 36（24-230 V直流）
Muller+ Ziegler PIR 24
Muller+ Ziegler PIR 25
Muller+ Ziegler PIR 29
Muller+ Ziegler PIR 36（24-230 V AC）
Muller+ Ziegler开关位置指示PI 24
Muller+ Ziegler PIR 25
Muller+ Ziegler PIR 29
Muller+ Ziegler PIR 36（24-230 V AC）
