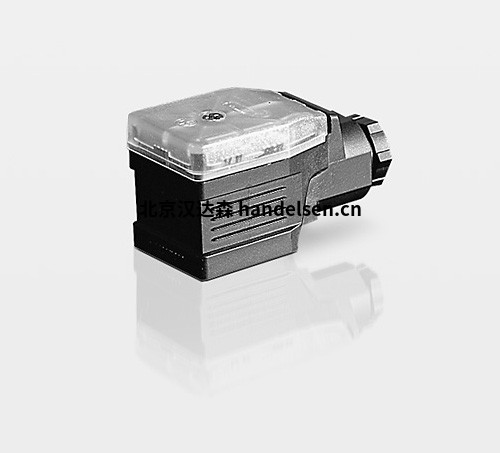

Novotechnik MUW200系列信号转换器

　Novotechnik MUW200系列信号转换器

               专为LWH系列和TLH系列直线位移传感器配置

　　特点： • 专为 TLH 系列和 LWH 系列位移传感器配置的信号转换器 • 采用与传感器相匹配的插座连接方式 • 转换过程无干扰信号产生 • 标准输出信号： 0 ... 10 V 0 ... 20 mA 4 ... 20 mA • 极佳的线性度 • 极低的温度漂移 ( 典型温漂值为 30 ppm/K) • 零点和使用范围可以调节或固定两种类型可供选择 该信号转换器提供一个非常稳定的恒定电压给位移传感器， 传感器滑刷上的信号毫无损耗地接入高阻抗输入端，此信号能 被转换成与所测位移成正比例关系的标准信号输出。 信号转换器所具有优良的线性度、极低的温漂以及与传感 器相匹配的信号处理方式等，保证位移传感器在使用过程中具 有杰出表现;就近连接传感器，即便在信号传递距离很远的工 况下，也能保证信号传递的可靠性和抗干扰性。 在可调节式信号转换器中，用户可以对输出信号的零点和 输出范围在大范围内作调节;即便实际测量长度小于传感器的 最大可测长度，也可将转换器的输出信号调整至标准值输出。 转换器的电路被集成在插座盒中，插座符合 DIN 43650 标 准。该信号转换器具有很宽的工作电压范围，可直接使用未经 稳压的直流电源。由于转换器选用的 SMD 元件可承受很大温度 变化，故转换器即便在极端恶劣的工况下也能可靠运行。 MUW 200 系列信号转换器通过一个四极插座与其它装置相 连接。转换器内部连接件可以按每 90º 转角进行调整，以使输 出电缆的方向符合需求。

　　机械参数 单位 尺寸 见尺寸图 防护等级 IP 65 (DIN 400 50 / IEC 529) 螺纹接线端子 0.5 mm² 推荐的电缆(直径4 - 10) 3芯或4芯带绞接保护层 mm 重量 约75 g 电气参数 工作电压 18 ... 30 VDC 输入阻抗 >10 MΩ 接反电压保护 内置 功耗 最大35 mA 提供给位移传感器的高稳定且 带短路保护的内部参考电压 > 10 VDC 位移传感器的允许连接阻抗 ≥ 700 Ω 调节范围 零位 增益 10 1 ... 2 % 线性度 通常0.01 % 温度系数 通常30 ppm/K 工作温度范围 -25 ... +70 ºC 注：温度系数将影响输出电流和输出电压。若为输出电流信号，则电压要通过连接负载阻抗获取， 故负载阻抗的温度系数也必须加以考虑。

      产品类别：

　　Novotechnik产品类别包括：直线位移传感器，角度位移传感器，汽车传感器，信号调节器等测量设备。

　　应用范围：

　　Novotechnik传感器应用广泛，主要包括：太阳能发电设备，风力发电机组，高速列车，F1赛车，农用机械，工程建筑机械，注塑机，汽车制造，医疗设备等等。
