Axon的电缆设计和制造了符合MIL-STD-1553标准的数据传输系统中使用的所有组件。这是用于航空，航天和军事应用的战略机载系统的对话协议。这些可靠的传输网络可提供高度的数据安全性，信号完整性，重量和空间节省，并可对连接到总线的所有设备进行快速诊断。

Axon数据线线缆AMB系列简介
Axon’s已经开发了采用太空级材料并根据ESA制造程序（PID和法国航天局CNES批准）制造的直联耦合器，电缆，端接器，接头和连接器。
本手册中包含的数据表可帮助您选择所需的数据总线线束。识别代码（第102页的“在线耦合器识别代码”页）为您提供了我们所有数据总线电缆参考的概述，包括航空（A）和空间（S）版本。
空间数据总线电缆
用于空间应用的数据总线电缆（参考：40、41、43、44和45）是2219 AWG，2419 AWG和2619 AWG屏蔽双绞线电缆，用PTFE或PFA绝缘。它们旨在抵抗腐蚀。最常用的是AWG2419电缆。根据电磁效率水平，可以使用单编织或双编织结构。
空间耦合器
请查阅我们的数据表以选择最适合您的布线的解决方案：应考虑短线数量，PCB布线，集成终结器。
数据总线连接器
Axon开发了一种名为ACB1的三轴连接器，适用于任何类型的双绞屏蔽AWG 24对电缆。 这是ESA认可的ESCC 3401/079唯一连接器。
终结器和接头
Axon’提供的附件包括77或3Ω可移动端接器和接头。
提供带ESD保护的终端器。

AXON品牌简介：
AXON设计生产了50年的特制复合电缆。公司集生产导体(镀银铜、镀锡铜、镀镍铜等)、组装、捆扎、防护层、外壳于一体。依用途而定，AXON采用含氟绝缘材料(PTFE、ETFE、PFA)、聚氨酯、硅酮。该公司还开发符合定制设计要求的绝缘材料。耐辐射、耐油、耐弹性、耐高温是公司所能应对的挑战。

AXON主要产品
Axon Kabel电缆组装设备
Axon Kabel复合电缆
Axon Kabel连接器
Axon Kabel一体化系统
Axon Kabel电缆
Axon Kabel同轴电缆
Axon Kabel扁平电缆
Axon Kabel电磁干扰保护
Axon Kabel管带
Axon Kabel机电一体化产品：机电一体化、工艺组装
Axon Kabel弹性元件

1 Axon数据线线缆AMB系列简介：Axon的电缆设计和制造了符合MIL-STD-1553标准的数据传输系统中使用的所有组件。这是用于航空，航天和军事应用的战略机载系统的对话协议。这些可靠的传输网络可提供高度的数据安全性，信号完整性，重量和空间节省，并可对连接到总线的所有设备进行快速诊断。
Axon数据线线缆AMB系列型号：
Axon数据线线缆TWINAX BUS 10：A结构,0Hz时传输阻抗值30mΩ/m，1Hz时传输阻抗值40mΩ/m，10Hz时传输阻抗值100mΩ/m，30Hz时传输阻抗值200mΩ/m
Axon数据线线缆TWINAX BUS 20：A结构,0Hz时传输阻抗值45mΩ/m，1Hz时传输阻抗值45mΩ/m，10Hz时传输阻抗值45mΩ/m，30Hz时传输阻抗值100mΩ/m
Axon数据线线缆TWINAX BUS 21：B结构,0Hz时传输阻抗值15mΩ/m，1Hz时传输阻抗值5mΩ/m，10Hz时传输阻抗值5mΩ/m，30Hz时传输阻抗值10mΩ/m
Axon数据线线缆TWINAX BUS 22：C结构,0Hz时传输阻抗值15mΩ/m，1Hz时传输阻抗值0.025mΩ/m，10Hz时传输阻抗值0.025mΩ/m，30Hz时传输阻抗值0.1mΩ/m
Axon数据线线缆TWINAX BUS 40：A结构,0Hz时传输阻抗值30mΩ/m，1Hz时传输阻抗值40mΩ/m，10Hz时传输阻抗值100mΩ/m，30Hz时传输阻抗值200mΩ/m


2 Axon柔性电源电缆FLEXFORCE®系列简介：电缆适用于必须承受大电流的应用。FLEXFORCE®与特殊的AXON's化合物绝缘，不含卤素或FEP材料，适用于最恶劣的环境。
应用领域：装甲车、战车、雷达系统汽车、机器人、船舶、远程武器系统、汽车地铁
Axon柔性电源电缆FLEXFORCE®系列型号：
Axon电源电缆FFR010：导线直径:4.59mm，面积:10平方毫米，传输阻抗值:0.202Ω/100m，最大值电流:120（A在30°C时），外部直径:6.5mm，重量：110g/m
Axon电源电缆FFR016：导线直径:6.15mm，面积:16平方毫米，传输阻抗值:0.119Ω/100m，最大值电流:160（A在30°C时），外部直径:8.4mm，重量：190g/m
Axon电源电缆FFR025：导线直径:7.25mm，面积:25平方毫米，传输阻抗值:0.077Ω/100m，最大值电流:210（A在30°C时），外部直径:9.8mm，重量：280g/m
Axon电源电缆FFR035：导线直径:8.68mm，面积:35平方毫米，传输阻抗值:0.054Ω/100m，最大值电流:265（A在30°C时），外部直径:11.5mm，重量：390g/m
Axon电源电缆FFR050：导线直径:10.15mm，面积:50平方毫米，传输阻抗值:0.040Ω/100m，最大值电流:330（A在30°C时），外部直径:13mm，重量：520g/m

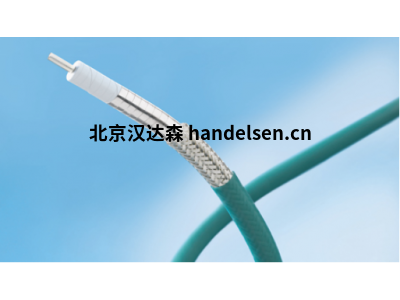

3 Axon同轴电缆CELLOFLON®系列简介：对于小型，柔性，高性能同轴电缆，AXON'已获得CELLOFLON®（多孔PTFE）的专利。 这种材料孔隙率为80％，密度为0.42，介电常数为1.18（固体PTFE：密度= 2.2-介电常数= 2.1）。CELLOFLON®的使用有助于制造具有更好电气特性的更轻，更小，更柔韧的电缆。 介电常数越低，损耗越小，截止频率和传播速度越高。
Axon同轴电缆CELLOFLON®系列型号：
Axon同轴电缆FFR010 StR 1：导线直径:4.59mm，面积:10平方毫米，绝缘的金属丝直径:6.50mm，防护罩上方直径:7.10mm，总体外直径:9.10mm，重量:170g/m
Axon同轴电缆FFR016 StR 1：导线直径:6.15mm，面积:16平方毫米，绝缘的金属丝直径:8.40mm，防护罩上方直径:9.10mm，总体外直径:11.50mm，重量:290g/m


4 Axon扁平电缆AXOJUMPTM系列简介：AXOJUMPTM标准扁平软电缆专为板对板互连而设计，由扁平导体制成，该扁平导体用聚酯纤维或聚酰亚胺带（0.30毫米至1.25毫米间距）绝缘。 AXON’已开发出多种定制设计的扁平柔性电缆，其中包括折叠，屏蔽，缺口，冲压，切割和标记。AXON’是先进技术的电缆和互连解决方案的制造商，提供完整的扁平电缆和组件，FFC扁平软电缆AXOJUMPTM，FFC-扁平软电缆：AXOJUMPTM
