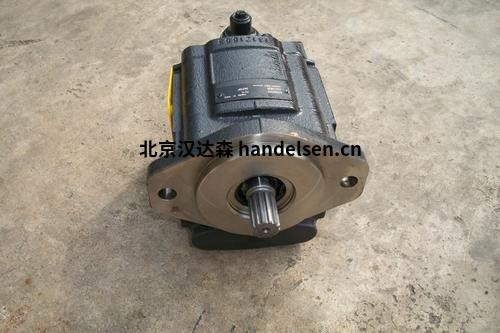

Dickow Pumpen具有永磁联轴器的液压泵

BK60X-74VH / SO9SA4
格伦蒂普·凯格莱德-格里贝马达
法布里卡特·鲍尔（Fabrikat BAUER）
型号BK60X-74VH / SO9SA4
电机排量（kW）2.2
Artikel-Nr。 189D1472
Fabrikneu
锥齿轮减速电机

BK60X-74VH / S09SA4-TF
电机功率：2.2千瓦
输出轴转速：16,0 rpm
扭矩：1370 Nm
服务系数fB：1,7
安装：H1
接线盒位置：II / A
腐蚀防护：标准
绘画：RAL 7031
尺寸图：BK60-BK60Z-PMSM
目录：2013年PMSM
齿轮设计：
类型：BK60 3级伞齿轮
设计代码74VH
C型法兰，正面和背面侧面均带有螺纹孔
带键槽的空心轴（d：60毫米）
总齿轮减速比i：137,0
添加-/特殊设计：
输出轴带有径向增强轴承。
电机设计：
永磁同步电动机
类型：S09SA4-TF
标称功率Pn：2,2（kW）
工作模式：S1
设计扭矩Mn：10,0（Nm）
额定电流In：5,0（A）
电机极对2p：4
额定转速n1：2250 rpm
设计频率：75（Hz）
效果等级（直接测量）：IE4-91,1％
连接：D
相电阻U-V：3.3（欧姆）
线电阻：4.95（欧姆）
电感D轴Ld：21.4（mH）
电感Q轴Lq：36.6（mH）
电压常数ke：120（V / 1000 upm）
扭矩常数kt：1.85（Nm / A）
峰值扭矩Mmax：20（60s）（Nm）
峰值电流Imax：11（60s）（A）
转动惯量：（kg·m2）
温度等级：F
IP保护符合EN的类型：IP 65
变频器连接伏特。最少：380（V）
变频器负载
f（Hz）：5-16.66-33.33-75-87
P2（KW）：0.13-0.52-1.05-2.2-2.7
安培（A）：4.6-5.4-5.4-5-5.4
n1（rpm）：150-500-1000-2250-2600
MN1（Nm）：8.5-10-10-10-10
n2（rpm）：1-3.6-7.2-16-18.5
MN2（Nm）：1160-1370-1370-1370-1370
添加-/特殊设计：
内置热敏电阻可释放
根据补充接线图ZK010.1040-14
