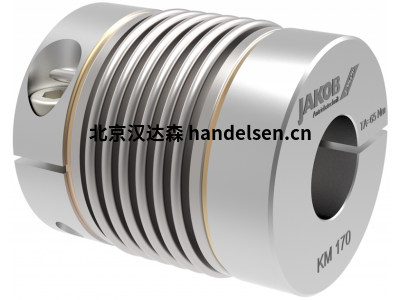

JAKOB 金属波纹管联轴器KM60
JAKOB 金属波纹管联轴器KM60：
以上就是JAKOB 金属波纹管联轴器KM60技术指标和材质特点的介绍。
Øa=66，c=22,f=M8,g=33,h=9,L=77,D1=28G6, D2=42H6;
技术指标：
标称扭矩：60 Nm
最大扭矩120 Nm
扭转刚度：8.7 Nm / arcmin
质量转动惯量：0.29 10kgm²
最高 轴向轴未对准：±0.9毫米
最高 横向轴偏移：0.3毫米
轴向弹簧刚度：49 N / mm
横向弹簧刚度：260 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 14,000转
D1 / 2分钟/最大=Ø13/Ø35mm
重量：约0.5公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号：MB - 064 07711
JAKOB 金属波纹管联轴器KM系列
特点：
•易于夹紧的轮毂，易于两侧安装
•6波纹波纹管-经济高效的标准系列
•扭矩范围：20-1,300 Nm
•轴直径：8-85 mm
JAKOB 金属波纹管联轴器KM其他型号JAKOB 金属波纹管联轴器KM20：
Øa=56，c=19,f=M6,g=30,h=8,L=70,D1=30G6, D2=35H6;
技术指标：
标称扭矩：20 Nm
最大扭矩：40 Nm
扭转刚度：5.2 Nm / arcmin
质量转动惯量：0.17 10kgm²
最高 轴向轴未对准：±0.8毫米
最高 侧向轴偏移：0.25毫米
轴向弹簧刚度：51 N / mm
横向弹簧刚度：190 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 14,000转
D1 / 2分钟/最大=Ø8/Ø32毫米
质量：约0.37公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号MB - 064 07709
JAKOB 金属波纹管联轴器KM80：
Øa=82，c=28,5,f=M10,g=38,h=11,5,L=90,D1=30G6, D2=42H6;
技术指标：
公称转矩：80 Nm
最大扭矩：160 Nm
扭转刚度：14 Nm / arcmin
质量转动惯量：0.79 10kgm²
最高 轴向轴未对准：±1毫米
最高 横向轴偏移：0.3毫米
轴向弹簧刚度：45 N / mm
横向弹簧刚度：280 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 11,000转
D1 / 2分钟/最大=Ø16/Ø43mm
重量：约0.8公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号：MB - 064 07712
以上就是JAKOB 金属波纹管联轴器KM60技术指标和材质特点的介绍。
