JAKOB 金属波纹管联轴器KP60
JAKOB 金属波纹管联轴器KP60：
Øa=66，c=22,f=M8,g=23,h=9,L=67,D1=32G6, D2=42H6;
技术指标：
标称扭矩：60 Nm
最大扭矩120 Nm
扭转刚度：14 Nm / arcmin
质量转动惯量：0.27 10kgm²
最高 轴向轴未对准：±0.6毫米
最高 侧向轴偏移：0.2毫米
轴向弹簧刚度：70 N / mm
横向弹簧刚度：650 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 14,000转
D1 / 2分钟/最大=Ø13/Ø35mm
重量：约0.4公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号：MB - 079 10821

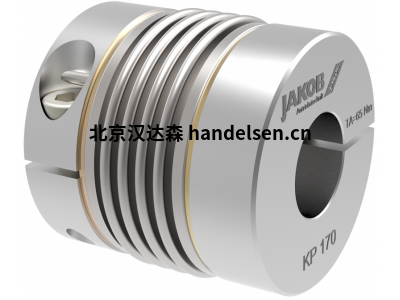

JAKOB 金属波纹管联轴器KP系列
特点：
•易于夹紧的轮毂，易于两侧组装
•4波纹波纹管-全长短-高抗扭刚度
•扭矩范围：25-900 Nm
•轴直径：10-75 mm
JAKOB 金属波纹管联轴器KP系列产品型号及特点：
1、JAKOB 金属波纹管联轴器KP25：
Øa=50，c=17,f=M5,g=24,h=6,L=58,D1=30G6, D2=35H6;
技术指标：
标称扭矩：25 Nm
最大扭矩：50 Nm
扭转刚度：4 Nm / arcmin
质量转动惯量：0.064 10kgm²
最高 轴向轴未对准：±0.5毫米
最高 侧向轴偏移：0.15毫米
轴向弹簧刚度：36 N / mm
横向弹簧刚度：180 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 20,000转
D1 / 2分钟/最大=Ø10/Ø28mm
重量：约180克
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号：MB - 079 21019
2、JAKOB 金属波纹管联轴器KP35：
Øa=56，c=19,f=M6,g=21,h=8,L=61,D1=28G6, D2=42H6;
技术指标：
标称扭矩：35 Nm
最大扭矩：70 Nm
扭转刚度：9 Nm / arcmin
质量转动惯量：0.13 10kgm²
最高 轴向轴未对准：±0.5毫米
最高 侧向轴偏移：0.2毫米
轴向弹簧刚度：70 N / mm
横向弹簧刚度：450 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 14,000转
D1 / 2分钟/最大=Ø10/Ø32毫米
质量：约0.3公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号：MB - 079 14310
以上就是JAKOB 金属波纹管联轴器KP60以及K25和KP35的技术指标和材质介绍| 刘亚冰 QQ：2853369890 手机：18514427448 电话：010-64714988-173 传真：010-84786709-667 邮件：sales63@handelsen.cn |
 |
 |
