JAKOB 联轴器KR100

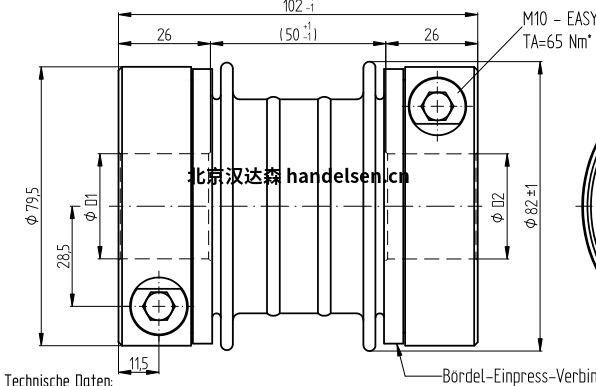

JAKOB 金属波纹管联轴器KR100:
Øa=82,c=28,5,f=M10,g=50,h=11,5,L=102,D1=32G6, D2=42H6;
技术指标：
标称扭矩：100 Nm
最大扭矩：200牛米
扭转刚度：23 Nm / arcmin
质量转动惯量：0.7 10kgm²
最高 轴向轴未对准：±0.5毫米
最高 横向轴偏移：0.4毫米
轴向弹簧刚度：100 N / mm
横向弹簧刚度：95 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 11,000转
D1 / 2分钟/最大=Ø16/Ø43mm
质量：约0.75公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号：MB - 083 16066

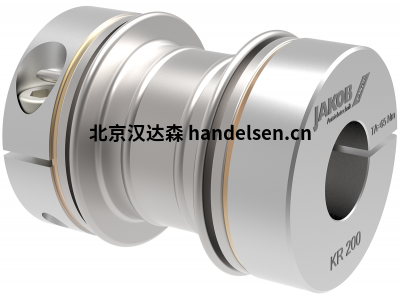

JAKOB 金属波纹管联轴器KR系列
特点：
•易于夹紧的轮毂，易于两侧组装
•直型波纹管-更长的全长
•低恢复力-高扭转刚度
•扭矩范围：25-1,500 Nm
•轴直径：8-85 mm
JAKOB 金属波纹管联轴器KR系列产品型号及特点：
1、JAKOB 金属波纹管联轴器KR50:
Øa=56,c=19, f=M6, g=33,h=8, L=73,D1=35G6, D2=35H6;
技术指标：
标称扭矩：50 Nm
最大扭矩：100 Nm
扭转刚度：10 Nm / arcmin
质量转动惯量：0.12 10kgm²
最高 轴向轴未对准：±0.3毫米
最高 侧向轴偏移：0.2毫米
轴向弹簧刚度：160 N / mm
横向弹簧刚度：170 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 14,000转
D1 / 2分钟/最大=Ø10/Ø32毫米
质量：约0.3公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号：MB - 083 10769
2、JAKOB 金属波纹管联轴器KR65:
Øa=66,c=22, f=M8, g=41,h=9, L=85,D1=30G6, D2=35H6;
技术指标：
标称扭矩：65 Nm
最大扭矩：130牛米
扭转刚度：12 Nm / arcmin
质量惯性矩：0.25 10kgm²
最高 轴向轴未对准：±0.3毫米
最高 横向轴偏移：0.3毫米
轴向弹簧刚度：90 N / mm
横向弹簧刚度：80 N / mm
工作温度范围：-40°至+ 200°C
允许的运行速度：最大 14,000转
D1 / 2分钟/最大=Ø13/Ø35mm
重量：约0.4公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：高强度铝
夹紧螺丝：ISO 4762-FKL 12.9
压线：黄铜
货号：MB - 083 10770
以上就是JAKOB 金属波纹管联轴器KR100产品技术参数和材质介绍。
以上就是JAKOB 金属波纹管联轴器KR100产品技术参数和材质介绍。
