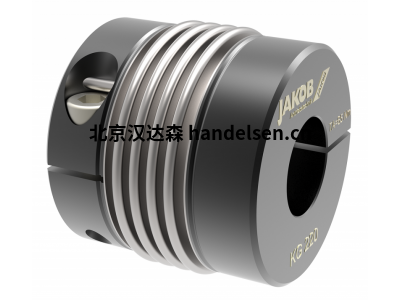

JAKOB 金属波纹管联轴器KG系列
JAKOB 金属波纹管联轴器KG系列
以上就是JAKOB 金属波纹管联轴器KG系列型号和技术参数材质的介绍
特点：
•易于夹紧的
轮毂，易于两侧组装•钢制轮毂/焊接设计，最高温度350°C
•2或4波纹波纹管-全长短-高扭转刚度
•扭矩范围：40-3,000 Nm
•轴直径：12-100 mm
JAKOB 金属波纹管联轴器KG系列产品型号及特点
1、JAKOB 金属波纹管联轴器KG40-2W:
Øa=56,c=18, f-TA=M6-16NM, g=13,D1=16G6, D2=24H6;
技术指标：
公称转矩：40 Nm
最大扭矩：80 Nm
扭转刚度：16 Nm / arcmin
质量转动惯量：0.18 10kgm²
最高 轴向轴未对准：±0.3毫米
最高 侧向轴偏移：0.1毫米
轴向弹簧刚度：130 N / mm
横向弹簧刚度：2500 N / mm
工作温度范围：-40°至+ 350°C
允许的运行速度：最大 14,000转
D1 / 2分钟/最大=Ø12/Ø32毫米
重量：约0.5公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：钢-St 52
夹紧螺丝：ISO 4762-FKL 12.9
货号：MB - 046 21761
2、JAKOB 金属波纹管联轴器KG80-2W:
Øa=66,c=22,5, f-TA=M8-40NM, g=16,D1=32G6, D2=35H6;
技术指标：
公称转矩：80 Nm
最大扭矩：160 Nm
扭转刚度：26 Nm / arcmin
质量转动惯量：0.44 10kgm²
最高 轴向轴未对准：±0.3毫米
最高 侧向轴偏移：0.1毫米
轴向弹簧刚度：120 N / mm
侧向弹簧刚度：3500 N / mm
工作温度范围：-40°至+ 350°C
允许的运行速度：最大 11,000转
D1 / 2分钟/最大=Ø14/Ø35毫米
重量：约0.9公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：钢-St 52
夹紧螺丝：ISO 4762-FKL 12.9
货号：MB - 046 22324
3、JAKOB 金属波纹管联轴器KG140-2W:
Øa=71,c=27, f-TA=M8-40NM, g=15,D1=65G6, D2=75H6;
技术指标：
标称扭矩：140 Nm
最大扭矩：280 Nm
扭转刚度：32 Nm / arcmin
质量转动惯量：0.74 10kgm²
最高 轴向轴未对准：±0.3毫米
最高 侧向轴偏移：0.1毫米
轴向弹簧刚度：210 N / mm
横向弹簧刚度：7000 N / mm
工作温度范围：-40°至+ 350°C
允许的运行速度：最大 11,000转
D1 / 2分钟/最大=Ø18/Ø42mm
重量：约1.1公斤
材质设计：
波纹管：不锈钢1.4571
花鼓：钢-St 52
夹紧螺丝：ISO 4762-FKL 12.9
MB - 046 20368
