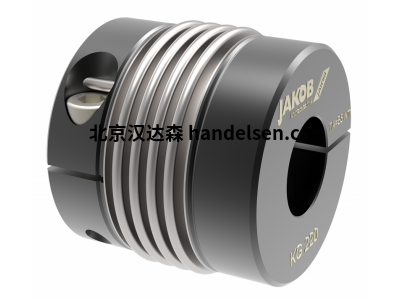

JAKOB 金属波纹管联轴器KG40-2W

 Øa=56,c=18,   f-TA=M6-16NM,  g=13,D1=16G6, D2=24H6;



技术指标：

公称转矩：40 Nm

最大扭矩：80 Nm

扭转刚度：16 Nm / arcmin

质量转动惯量：0.18 10kgm²

最高 轴向轴未对准：±0.3毫米

最高 侧向轴偏移：0.1毫米

轴向弹簧刚度：130 N / mm

横向弹簧刚度：2500 N / mm

工作温度范围：-40°至+ 350°C

允许的运行速度：最大 14,000转

D1 / 2分钟/最大=Ø12/Ø32毫米

重量：约0.5公斤

材质设计：

波纹管：不锈钢1.4571

花鼓：钢-St 52

夹紧螺丝：ISO 4762-FKL 12.9

货号：MB - 046 21761



特点：

•易于夹紧的

轮毂，易于两侧组装•钢制轮毂/焊接设计，最高温度350°C

•2或4波纹波纹管-全长短-高扭转刚度

•扭矩范围：40-3,000 Nm

•轴直径：12-100 mm

JAKOB 金属波纹管联轴器KG系列其他型号介绍
1、JAKOB 金属波纹管联轴器KG80-2W:

 Øa=66,c=22,5, f-TA=M8-40NM, g=16,D1=32G6, D2=35H6;



技术指标：

公称转矩：80 Nm

最大扭矩：160 Nm

扭转刚度：26 Nm / arcmin

质量转动惯量：0.44 10kgm²

最高 轴向轴未对准：±0.3毫米

最高 侧向轴偏移：0.1毫米

轴向弹簧刚度：120 N / mm

侧向弹簧刚度：3500 N / mm

工作温度范围：-40°至+ 350°C

允许的运行速度：最大 11,000转

D1 / 2分钟/最大=Ø14/Ø35毫米

重量：约0.9公斤



材质设计：

波纹管：不锈钢1.4571

花鼓：钢-St 52

夹紧螺丝：ISO 4762-FKL 12.9



货号：MB - 046 22324



2、JAKOB 金属波纹管联轴器KG140-2W:

Øa=71,c=27,   f-TA=M8-40NM,  g=15,D1=65G6, D2=75H6;



技术指标：

标称扭矩：140 Nm

最大扭矩：280 Nm

扭转刚度：32 Nm / arcmin

质量转动惯量：0.74 10kgm²

最高 轴向轴未对准：±0.3毫米

最高 侧向轴偏移：0.1毫米

轴向弹簧刚度：210 N / mm

横向弹簧刚度：7000 N / mm

工作温度范围：-40°至+ 350°C

允许的运行速度：最大 11,000转

D1 / 2分钟/最大=Ø18/Ø42mm

重量：约1.1公斤



材质设计：

波纹管：不锈钢1.4571

花鼓：钢-St 52

夹紧螺丝：ISO 4762-FKL 12.9

MB - 046 20368



JAKOB Antriebstechnik伺服联轴器（或联轴器）是我们产品系列的一部分，这也标志着JAKOB Antriebstechnik的起源。这类产品的联轴器以正确的角度无间隙地以正确的角度将扭矩从输入轴传递到输出轴，并且根据设计，还可以用作补偿联轴器，从而补偿相当大的轴偏心。此外，我们的伺服联轴器具有最大的扭转刚度和最小的惯性矩。高平衡质量使得即使在高速下也可以实现好的操作性能。



JAKOB Antriebstechnik伺服联轴器产品区域包括四个核心区域：JAKOB 金属波纹管联轴器，JAKOB 弹性体联轴器（爪形联轴器），JAKOB 微型联轴器和JAKOB 间隔联轴器。
