德国elektror铝制离心风机SD系列



德国elektror风机产品分类：Elektror侧面管道风机、Elektror径流式风机、Elektror输送式风机、Elektror屋顶式风机、Elektror轴流式风机



主要产品包括：Elektror风机、Elektror高低压风机、Elektror 离心风机、Elektror中压风机、Elektror工业风机、Elektror鼓风机、Elektror电机等等。



如果应用需要比轴流风扇更高的压力和相同或更高的气流，则使用离心风扇。离心式鼓风机通过进气口轴向（平行）将空气吸入驱动轴，通过叶轮的旋转将气流偏转90度，然后将其径向排出。



气流通过带有螺旋形外壳的鼓风机沿特定方向抽出。没有外壳的离心风扇将带有弯曲叶片的空气径向地从叶轮中抽出。离心鼓风机涵盖了Elektror工业风机和鼓风机的最大性能范围，最大功率为9.500m³/ h和20.800 Pa。



铝制离心风机

这些产品组（ND，RD，HRD和HRD FUK）经过数十年的验证和测试，其特点是坚固耐用的铝制外壳。由于其广泛的性能范围，它提供了非常广泛的应用范围。有多种配件可供选择，以便根据个人要求配备鼓风机。



带有不锈钢外壳的径向鼓风机

顾名思义，安装和操作条件代表着很高的要求，该产品系列（S-LP，S-MP和S-HP）树立了榜样。由1.4301制成的激光焊接不锈钢外壳特别耐多种化学物质和其他腐蚀性物质。它也可以用于需要防腐蚀的区域，甚至对于高温介质也有技术解决方案。



铝高压鼓风机

全新开发的– Elektror的铝高压系列A-HP。开发人员团队着手创建性能更高的系列，以提供令人印象深刻的效率和紧凑的设计。叶轮和机壳已根据流量模拟和负载测试进行了优化和完美协调。该系列具有直接驱动功能，并通过变频器进行操作。



高效风机

良好的能源表现需要能源的有效利用。Elektror提供此S-HE系列以节省系统资源。高效风机的特征在于准确的工作点和效率优化的尺寸。除系列外，由钢板制成的外壳设计还提供了适应客户特定要求的良好可能性。



高速鼓风机

通过一系列高速鼓风机，Elektror提供了将极高的功率密度与极其紧凑的设计相结合的设备。使用变频器可以达到12,000 rpm的速度。这些设备具有很高的轴承寿命和极高的叶轮稳定性。当然，这些鼓风机也可以配备有效的隔音解决方案。

伊莱克罗Elektror风机



Elektror自由运转的径流式风机

一、Elektror风机介绍

相对于风机，侧流式风机（部分情况下也称为真空泵）可以生成明显高的压力，但只会生成很小的体积流量。在侧通道压缩机的工作原理中，通过叶片式叶轮的快速转动来抽吸空气。然后，通过离心力朝外挤压和压缩空气。空气通过侧通道回流到内部，在另外两个叶片之间再次被压缩。相对于风机，通过第二次压缩可以获得明显更高的差压。

Elektror 侧流风机最高可以生成 750 mbar (75,000 Pa) 的差压和 1150 m³/h 的体积流量。Elektror 侧流风机的产品方案包含 单级系列(SD、1SD)、双级系列(2SD) 以及仅允许用变频器运行的侧流风机 (SD-FU/FUK)。为了提高效率，原则上还可以通过变频器对我们所有的侧流风机机进行调节。

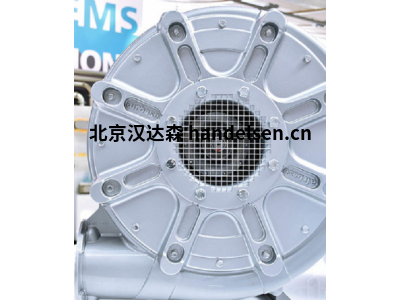

①ElektrorSD系列

    最高 19 m³/min 和 410 mbar。 外壳和开放/闭合的转子由铝铸件制成。 直接驱动，适合 IE2，集成有消声器，紧凑式结构，十分耐腐蚀。

样例：

Elektror 风机SD 7

Elektror 风机SD 72

Elektror 风机SD 80

Elektror 风机SD 8

Elektror 风机SD 82

Elektror 风机SD 90



②Elektror2SD系列

     最高 21.83  和 750 。 外壳和开放的转子由铝铸件制成。 直接驱动，适合 IE2，集成有温度监控器，集成有消声器，紧凑式结构，十分耐腐蚀

样例：Elektror 风机2SD 220-0,55 kW

          Elektror  风机2SD 320-1,1 kW

          Elektror  风机2SD 420-1,5 kW



③ElektrorSD-FU-FUK系列

最高 10.5 m³/min 和 370 mbar。 没有腐蚀，直接通过阶梯式（FU）或组合（FUK）变频器驱动。 转速最高可以提升至 80 Hz（约 4700 U/min）。外壳和开放/闭合的转子由铝铸件制成。 适合IE2，集成有消声器，紧凑式结构，十分耐腐蚀。

样例：

Elektror 风机SD 22 FU/FUK

Elektror 风机SD 4n FU/FUK

Elektror 风机1SD 510 FU/FUK

Elektror 风机SD 7 FU/FUK

二、Elektror径流式风机

相对于轴流式风机，径流式风机适用于要求高压力、更低或相等体积流量的用途。径流式风机相对于驱动轴轴向（平行）抽吸空气，通过转动径向叶轮将空气转向 90°，然后再将其径向吹出。没有外壳时，径流式风扇会将空气从叶轮中径向吹出。径流式风机涵盖了 Elektror 产品组合中最宽的功率范围，可提供最高 9,500 m³/h 和 20,800 Pa 的功率。

 德国Elektror依莱克罗风机

铝铸外壳的径流式风机

几十年来，这些产品类别（ND, RD, HRD 和 HRD FUK）凭借其坚固稳定的铝铸外壳 出色地经受住了考验。另外其广泛的性能范围，其应用领域也非常多样化。为了按照个性化要求装备风机，我们也可提供多种配件完美匹配。



不锈钢外壳的径流式风机

当安装及应用条件要求高时，这些产品类别（(S-LP, S-MP 和 S-HP) ）就得到了应用。激光焊接的 1.4301 不锈钢外壳对于很多化学药品及其他侵蚀性材料都具有非常强的耐侵蚀性。正是因此，它也可以应用于需要耐腐蚀材料的地方，即使是介质温度较高时，也可以找到技术解决方案。



铸铝高压风机

Elektror全新研发 – 铸铝高压风机系列。研发团队的目标是研发出一个更强效的系列，通过高效和紧凑型结构给人留下深刻的印象。

通过流量仿真及载荷测试，我们对叶轮和壳体进行了优化，并使其互相完美匹配。该系列有一个直接驱动装置，同时借助变频器运行。

Elektror 风机A-HP系列

Elektror 风机C系列

Elektror 风机HRD-ATEX系列

Elektror 风机HRD系列

Elektror 风机ND-ATEX 系列

Elektror 风机ND 系列

Elektror 风机RD-ATEX 系列

Elektror 风机RD 系列

Elektror 风机S系列

三、Elektror输送式风机

Elektror 输送风机专门用于直接通过风机输送物料，尤其是轻型、非磨蚀型散装物料。这种输送风机配有钢板或不锈钢制并且带有辐射状叶片的开放式输送叶轮。因为直接的气动输送在许多情况下对物料具有高要求，并且在部分情况下还会有残留物留在输送风机中，所以可以通过拧下外壳盖非常简单地进行该设备的检查和清洁工作。我们的输送风机，也被称为运输风机，属于中压风机领域，基于相应标准系列的结构。目前，最大 Elektror 输送风机的功率高可以达到 7,150 Pa。





铝铸、钢或不锈钢制输送风机

Elektror 输送风机适用于直接输送物料。其坚固的设计和开放式的输送叶轮将最大可能的输送体积流量限制为 12,000 m³/h。

输送风机的驱动选项

RD F 系列仅可配备直接驱动装置。CFMT 系列的大排量输送风机可选择配备直接、耦合或皮带驱动装置。另外，还可以通过变频器运行和调节我们所有的输送风机。

四、Elektror屋顶式风机





Elektror风机是由德国风机制造商伊莱克罗Elektror研发性能产品，Elektror依莱克罗的产品几乎遍布工业和加工业的各个行业和领域。

其中重点行业有：排气、干燥、食品/饮料加工行业、制冷/空调/供暖和供水、环保、物料输送、纺织工业、包装工业和印刷业。

在这个专业领域里，依莱克罗引领技术潮流，与其他制造商一起不断推进行业的发展与进步。
