BTSR断纱断线传感器产品介绍



BTSR主要产品类型有：BTSR断纱断线传感器、BTSR质量控制传感器、BTSR纱线进线传感器、PC link软件方案、BTSR光眼 电眼、BTSR 感应探头。

主要优点



IS4F HTS代表了电子传感器设计和开发领域的BTSR创新。IS4F HTS具有BTSR闭合孔眼二维技术解决方案（BTSR专利），可实现完美的纱线运动控制，因此无需输入导纱器附件。由于采用了先进的BTSR控制技术，IS4F HTS传感器能够通过绝对确定地指示纱线的实际运动或停止状态来检测运动中的纱线的图像变化。IS4F HTS传感器具有完全可编程的功能，可轻松适应任何类型的纱线应用，并具有重要的边界可编程功能，例如控制参数，传感器灵敏度和延迟时间。创新的光干涉软件过滤使其不受光的影响。



这种先进技术解决方案的安装能够消除至少80％的生产过程中通常会产生的浪费和秒数质量，此外，它将大大减少针头断裂和机器停机的情况，从而使投资回收期迅速。





SMART MATRIX 64H Terminal具有数据编程，控制和报告用户友好功能的功能。它能够自检针织机的纱线顺序，从而指示在生产控制过程中检查的任何类型的错误（纱线断头或丢失，断头或滑动丝不正确，穿线错误或拾取错误）。由于使用了BTSR传感器管理系统并使用了多连接器电缆（智能扫描传感器），SMART MATRIX 64H不需要复杂的电线组装和长时间安装。





AST延伸装置





AST是可选的获得专利的电子设备，能够提供重要的生产优势。在不停止纺织机的情况下，它能够补偿纱线的大部分撕裂或拉伸现象，从而避免了制造缺陷和纺织品不必要的停止。



BTSR品牌简介：

BTSR是纺织业国际企业的合作伙伴，提供从准备纱线到生产纺织品的工艺。

BTSR的解决方案采用电子感应器和智能系统，在纱线移动监控、进线张力控制、各类纱线(传统纱线、合成线、玻璃纤维、碳纤维)质量参数控制方面能够满足各类需求，BTSR品牌受到业内经营者的认可，是质量保证与创新的代名词。BTSR为世界做出重要贡献。



BTSR主要应用领域：

主要工业领域

针织

医疗

纺织工业纱线准备

纺织工业纱线准备

地毯

牛仔布

轮胎帘线



BTSR主要应用工艺

大直径圆纬机

纱线准备工艺(络筒机、合股机、卷纬机、捻线机、变形机、交缠机等)

纺织准备工艺(放线架、整经机)

绗缝机

绣花机

络筒机

合股机

卷纬机

捻线机

织袜圆纬机(男/女袜、医疗产品)

定制特殊应用



一、 BTSR断纱断线传感器分类

      1、 BTSR断纱断线感应器IS3 F感应器

BTSR断纱断线感应器IS3 F 型号：

型号1：BTSR断纱断线感应器IS3F/TSL型号  特点：用于络筒机、合股机、变形机、交缠机等类型的纱线准备机器(IP67认证)

型号2：BTSR断纱断线感应器IS3F/MTC型号 特点：用于纱线收集量米数控制，可以在达到所需数值(目标)后停止

型号3 ：BTSR断纱断线感应器IS3F/485型号  特点：用于大直径圆纬机、整经机、细纱机等。



BTSR断纱断线感应器IS3 F应用领域：针织、医疗、地毯、轮胎帘线、纺织工业纱线准备

BTSR断纱断线感应器IS3 F应用工艺：大直径圆纬机、绗缝机、绣花机、纱线准备工艺、定制特殊应用

　　2、 BTSR断纱断线感应器IS3W & IS 3N感应器

BTSR断纱断线感应器IS3W & IS 3N型号;

型号1：BTSR-IS3W系列装置(宽/Wide版本)  特点： 装置完全可编程，轻松适应任何类型纱线/应用的控制。

型号2：BTSR-IS3N(窄/Narrow版本)  IS3W和IS3NIS3是独一无二的技术解决方案，通过一条多接口缆线，无需复杂的布线，安装时间短。

BTSR断纱断线感应器IS3W & IS 3N应用领域：织袜、针织、医疗、地毯、牛仔布、纺织工业纱线准备

BTSR断纱断线感应器IS3W & IS 3N应用工艺：捻线机、地毯工艺、轮胎帘线工艺、织袜圆纬机、定制特殊应用

　3、BTSR断纱断线感应器SMART MATRIX 64H感应器

BTSR断纱断线感应器SMART MATRIX 64H型号：

BTSR-SMART MATRIX 6H：能够自动学习纺织机所用纱线的顺序，侦测生产过程中出现的任何类型的错误

BTSR-IS4F HTS：采用BTSR二维闭合环技术方案(BTSR专利)，能够完美控制纱线移动，无需使用入口导线配件。不需要复杂的布线，且安装时间短。

BTSR断纱断线感应器SMART MATRIX 64H应用领域：织袜、针织、医疗

BTSR断纱断线感应器SMART MATRIX 64H应用工艺：织袜圆纬机(男/女袜、医疗产品)、无缝针织圆纬机、定制特殊应用

　　4、BTSR断纱断线感应器SMART MATRIX KNIT感应器

BTSR断纱断线感应器SMART MATRIX KNIT型号：

BTSR-SMART MATRIX KNIT：最多能够控制248个感应器，侦测生产过程中出现的任何类型的错误(断线或缺线、纱线没有切割或使用错误、穿线或纱线提取错误)。

BTSR-IS3F/485：完全可编程且在简单调整后能够控制任何类型的纱线，没有支数/类型限制。

BTSR断纱断线感应器SMART MATRIX KNIT应用领域：织袜、针织、纺织工业纱线准备

BTSR断纱断线感应器SMART MATRIX KNIT应用工艺：专供针织大圆机

　　5、 BTSR断纱断线感应器SMART MATRIX TEX感应器

BTSR断纱断线感应器SMART MATRIX TEX型号：

BTSR-SMART MATRIX TEX：终端简化并优化了传感器的编程，系统配置和生产监控。

BTSR-IS3F/TS：该设备不受环境条件影响，完全可编程，易于适应任何类型纱线的控制，无需计数/类型限制。

BTSR断纱断线感应器SMART MATRIX TEX应用领域：主要制造业、纺织纱线准备

BTSR断纱断线感应器SMART MATRIX TEX应用工艺：络筒机、合股机、交缠机、卷线机、定制特殊应用

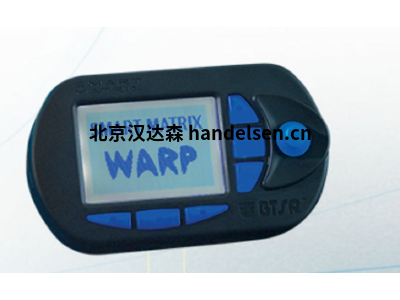

　6、BTSR断纱断线感应器SMART MATRIX WARP感应器

BTSR断纱断线感应器SMART MATRIX WARP型号：

BTSR-SMART MATRIX WARP：使用SM-DIN界面模块，能够简化和优化感应器编程、系统配置和生产监控，最多可控制2400根纱线。

BTSR-IS3F/485：能够测量并控制移动中受控纱线的图像变化，绝对准确的指示纱线的相对移动状况或停止。

BTSR断纱断线感应器SMART MATRIX WARP应用领域：纺织工业纱线准备、地毯、牛仔布、轮胎帘线

BTSR断纱断线感应器SMART MATRIX WARP应用工艺：放线架、绗缝机、绣花机、定制特殊应用

　二、BTSR纱线进线传感器分类

      1、 BTSR纱线进线感应器MULTIFEEDER

BTSR纱线进线感应器MULTIFEEDER型号：

BTSR-MULTIFEEDER: BTSR新一代解决方案，能够满足多位置纺织工艺、特定大直径圆纬机和纱线准备工艺中的多种需求。性价比高，全面满足市场上对有限投资、可测量效益的需求。

BTSR纱线进线感应器MULTIFEEDER应用领域; 主要工业领域、织袜、针织、医疗

BTSR纱线进线感应器MULTIFEEDER应用工艺: 织袜和针织圆纬机、大直径圆纬机、卷带织布机

　　2、 BTSR纱线进线感应器Rolling med

BTSR纱线进线感应器Rolling med型号：

BTSR-Rolling med：市场上独一无二的解决方案，在一台设备中集成了灵活易用的恒定张力技术和高质量的恒定速度/LFA技术。

BTSR纱线进线感应器Rolling med应用领域：织袜、针织

BTSR纱线进线感应器Rolling med应用工艺：无缝针织圆纬机、针织圆纬机、女袜生产机器

　　3、BTSR纱线进线感应器Rolling-Feeder

BTSR纱线进线感应器Rolling-Feeder型号：

BTSR-Rolling-Feeder：该装置能够在“启动/停止”阶段中以恒定张力模式工作，生产过程中进入恒定速度/LFA模式。以开卷旋转纱线加工理念为基础，ROLLING FEEDER能够消除纱线“扭转效应”，确保在恒定速度/LFA的条件下供应合成线的能力。

BTSR纱线进线感应器Rolling-Feeder应用领域：织袜、针织

BTSR纱线进线感应器Rolling-Feeder应用工艺：无缝针织圆纬机、女袜生产机器

　　4、BTSR纱线进线感应器ULTRAFEEDER 1

BTSR纱线进线感应器ULTRAFEEDER 1型号：

BTSR-ULTRAFEEDER1：可以在多种应用中加工不同类型的纱线，包括裸露细合成线(11.17 Dtex)、镀膜线、交缠线、尼龙线、棉线和技术纱线，完成传统和科技制品(例如医疗袜、紧身衣、无缝针织等)。

BTSR纱线进线感应器ULTRAFEEDER 1应用领域：主要工业领域 、织袜、针织、医疗

BTSR纱线进线感应器ULTRAFEEDER 1应用工艺：大直径圆纬机、卷带织布机、定制特殊应用

　　5、 BTSR纱线进线感应器ULTRAFEEDER 2

BTSR纱线进线感应器ULTRAFEEDER 2型号：

BTSR-ULTRAFEEDER 2:采用全新的强大的处理器和更新的电子组合元件结合先进的内置材料，令产品的反应时间更快，张力读数更准确。同时加强和提升了马达的扭转力，以便适应一些新的应用和提升纱线的高动态喂送时的表现力。

BTSR纱线进线感应器ULTRAFEEDER 2应用领域：主要制造业、棉袜、丝袜、针织、医疗

BTSR纱线进线感应器ULTRAFEEDER 2应用工艺：大圆机、无缝机、横机、织带袜、特殊应用程序

　　6、 BTSR纱线进线感应器UNIFEEDER 2

BTSR纱线进线感应器UNIFEEDER 2型号:

BTSR-UNIFEEDER 2：尺寸和重量极小，极简设计，便于安装(例如单环);无需任何额外的纱线移动感应器。

BTSR纱线进线感应器UNIFEEDER 2应用领域：主要工业领域 、织袜、针织、医疗

BTSR纱线进线感应器UNIFEEDER 2应用工艺：织袜和针织圆纬机、大直径圆纬机、无缝针织圆纬机、针织经编机和织布机、定制特殊应用

　　7、 BTSR纱线进线感应器WINDING FEEDER

BTSR纱线进线感应器WINDING FEEDER型号：

BTSR-WINDING FEEDER：凭借完全数字化的新技术，能够实现供应张力和纱线滑动速度的双重控制，WINDING FEEDER能够确保系统动态加速度/减速度方面的绝对性能、纱线供应量方面的高分辨率测量能力(0.1 mm)。

BTSR-纱线进线感应器WINDING FEEDER应用领域：主要工业领域 、纺织工业纱线准备、纺织工业纱线准备、地毯

BTSR-纱线进线感应器WINDING FEEDER应用工艺：络筒机、合股机、卷纬机、捻线机、变形机、交缠机

　　三、BTSR质量控制传感器系列分类

      1、 BTSR质量控制感应器MATRIX CLEARER

BTSR质量控制感应器MATRIX CLEARER型号：

BTSR-ISSC：感应器完全可以编程，轻松适合任何纱线/应用类型的质量控制需求，非常易于使用，可搭配多种配件，使其适合任何纱线质量控制的需要。

BTSR- MATRIX CLEARER：能够满足织袜机领域对“恒定张力”纱线进线方面的各类需求。用于纱线准备工艺，例如络筒机、合股机、捻线机、交缠机。

BTSR质量控制感应器MATRIX CLEARER应用领域：主要工业领域 、纺织工业纱线准备

BTSR质量控制感应器MATRIX CLEARER应用工艺：络筒机、合股机、捻线机、交缠机、定制特殊应用

　　2、 BTSR质量控制感应器SMART 200 MTC

BTSR质量控制感应器SMART 200 MTC型号：

BTSR-SMART 200 MTC：凭借DRUM功能决定辊子开卷情况以及每次卷料中筒纱上缠绕的纱线长度，可以编辑每个卷盘所需的米数值(TARGET)，到达之前编辑的TARGET值后精准可靠的自动停止位置。SMART 200 MTC方案能够控制多达200个感应器，无需复杂布线，安装时间短。

BTSR质量控制感应器SMART 200 MTC应用领域：主要工业领域 、纺织工业纱线准备

BTSR质量控制感应器SMART 200 MTC应用工艺：络筒机、合股机、定制特殊应用

　　3、BTSR质量控制感应器SMART 200 TSS

BTSR质量控制感应器SMART 200 TSS型号：

BTSR- TS55：该装置可以实现精确控制，能够精确测量和分析纱线张力。

BTSR- TS44：该装置能够构成纱线收集或处理系统，对纱线张力的任何变化做出积极反应，在纺织纤维加工中达到新的质量目标。

BTSR质量控制感应器SMART 200 TSS应用领域：主要工业领域 、纺织工业纱线准备

BTSR质量控制感应器SMART 200 TSS应用工艺：络筒机、合股机、卷纬机、变形机、定制特殊应用

　　4、BTSR质量控制感应器SMART 200 TTS

BTSR质量控制感应器SMART 200 TTS型号：

BTSR-IS3W-TTS：凭借复杂的专利控制技术，能够侦测移动中纱线的图像变化并控制其质量。

BTSR-SMART 200 TTS：SMART200-TTS编程和控制终端能够管理多达200个感应器。连接感应器时，使用多接口缆线，显著降低安装成本，极大简化机器布线。

BTSR质量控制感应器SMART 200 TTS应用领域：主要工业领域、纺织工业纱线准备、地毯 、牛仔布、轮胎钢帘线

BTSR质量控制感应器SMART 200 TTS应用工艺：络筒机、合股机、卷纬机、定制特殊应用

　　四、BTSR -PC link软件方案系列分类

1、BTSR-PC link软件方案Pc link CLEARER

BTSR-PC link软件方案Pc link CLEARER简介: PC-link CLEARER是BTSR为高级控制生产质量而开发的软件方案，专门用于分析和测量纱线质量及相应的异常结点、多余纱线或缺少纱线的情形，用于纱线准备工艺(络筒、捻纱、卷纬、捻线、交缠等)。

BTSR-PC link软件方案Pc link CLEARER应用领域：主要工业领域 、纺织工业纱线准备

BTSR-PC link软件方案Pc link CLEARER应用工艺：络筒机、合股机、卷纬机、捻线机、交缠机、定制特殊应用

2、BTSR-PC link软件方案Pc link KTF STUDIO

BTSR-PC link软件方案Pc link KTF STUDIO简介：是强大的分析和“微调”工具，用于支持每台机器上装置的设置活动，以确保最佳生产绩效，特别是纱线准备工艺(络筒、捻纱、卷纬、捻线、变形、交缠)。

BTSR-PC link软件方案Pc link KTF STUDIO应用领域：主要工业领域 、织袜、针织、医疗、纺织工业纱线准备

BTSR-PC link软件方案Pc link KTF STUDIO应用工艺：无缝针织圆纬机、经编机、络筒机、合股机、卷纬机、捻线机、交缠机、纸尿裤生产设备、定制特殊应用

3、BTSR-PC link软件方案Pc link KTF

BTSR-PC link软件方案Pc link KTF简介：通过使用简单的个人计算机和SM-DIN/KTF接口模块，PC-link KTF软件能够简化和优化安装在一台或多台纺织机上的KTF 100 RW、KTF 100 MF沙纱线供应系统的编程和监控。从每一个位置，到每一个流程，实时全面控制生产质量

BTSR-PC link软件方案Pc link KTF应用领域：主要工业领域 、织袜、针织医疗、纺织工业纱线准备

BTSR-PC link软件方案Pc link KTF应用工艺：无缝针织圆纬机、经编机、络筒机、合股机、卷纬机、捻线机、交缠机、纸尿裤生产设备、定制特殊应用

4、BTSR-PC link软件方案Pc link TENS

BTSR-PC link软件方案Pc link TENS简介：通过使用简单的个人计算机和SM-DIN/TENS接口模块，PC-link TENS软件能够简化安装在一台或多台纺织机上的IS5/D质量控制感应器编程和监控。从每一个位置，到每一个流程，实时全面控制生产质量

BTSR-PC link软件方案Pc link TENS应用领域：主要工业领域 、纺织工业纱线准备

BTSR-PC link软件方案Pc link TENS应用工艺：络筒机、变形机、合股机、卷纬机、定制特殊应用

5、 BTSR-PC link软件方案Pc link TEX

BTSR-PC link软件方案Pc link TEX简介：通过使用简单的个人计算机和SM-DIN/TEX接口模块，PC-link TEX软件能够简化安装在一台或多台纺织机上的IS3F/TS(或IS3/FTSL)质量控制感应器编程和监控。从每一个位置，到每一个流程，实时全面控制生产质量

BTSR-PC link软件方案Pc link TEX应用领域：主要工业领域 、纺织工业纱线准备

BTSR-PC link软件方案Pc link TEX应用工艺：络筒机、卷纬机、捻线机、变形机、交缠机、定制特殊应用

6、BTSR-PC link软件方案Pc link TWIST

BTSR-PC link软件方案Pc link TWIST简介：是BTSR为高级控制生产质量而开发的软件方案，专门用于分析与纱线准备工艺中纱线扭转(气圈)计数和控制有关的数据，适合轮胎帘线和地毯生产中的卷纱机和捻线机。通过使用简单的个人计算机和SM-DIN/TWIST接口模块，PC-link TWIST软件能够简化和优化安装在一台或多台纺织机上的IS3F/TTS质量控制感应器编程和监控。

BTSR-PC link软件方案Pc link TWIST应用领域：主要工业领域 、地毯、轮胎帘线

BTSR-PC link软件方案Pc link TWIST应用工艺：捻线机、定制特殊应用

7、BTSR-PC link软件方案Pc link WARP

BTSR-PC link软件方案Pc link WARP简介：通过使用简单的个人计算机和SM-DIN/WARP接口模块，PC-link WARP软件能够简化和优化安装在一台或多台纺织机上的IS3F/485感应器或TS/7纱线张力测量感应器的编程和监控。从每一个位置，到每一个流程，实时全面控制生产质量

BTSR-PC link软件方案Pc link WARP应用领域：主要工业领域 、纺织工业纱线准备、地毯、牛仔布、轮胎帘线、纺织工业缝

BTSR-PC link软件方案Pc link WARP应用工艺：放线架、整经机、绗缝机、绣花机、定制特殊应用





在超过25年的时间里，BTSR代表着在纺织链中运营的主要公司（从纱线制备过程到纺织制造）的国际参考合作伙伴。



BTSR解决方案包括电子传感器和智能系统，旨在满足复杂的要求，涉及任何类型的纱线（从传统纱线到弹性体，玻璃纤维，碳纤维）的纱线运行监控，进料张力保持和主要质量参数控制–。
