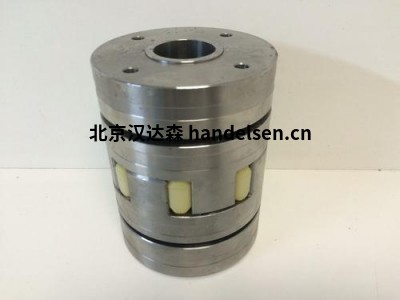

德国KTR弹性联轴器 ROTEX系列

 　　　KTR弹性联轴器ROTEX系列

                相关介绍：

　　德国KTR联轴器分为：

　　ROTEX梅花挠性联轴器，

　　POLY-NORM挠性联轴器(示例模型：POLY-NORM-AR)

　　BOWEX弧形齿轮联轴器，

　　GEAREX鼓齿轮联轴器(示例型号：GEARex DB 10)

　　BOWEX FLE-PA柴油发动机法兰联轴器，

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988-668 邮件：tk4@handelsen.cn

　　BOWEX ELASTIC高弹性法兰联轴器，

　　MONOLASTIC小型弹性法兰联轴器，

　　REVOLEX KX弹性套筒销联轴器，

　　RADEX-N膜片联轴器

　　REGIFLEX-N膜片联轴器

　　ROTEX GS弹性联轴器，无反冲，

　　TOOLFLEX波纹管联轴器(示例型号：TOOLFLEX 12，TOOLFLEX 16，TOOLFLEX 5，TOOLFLEX 7，TOOLFLEX 9)

　　RADEX-NC膜片伺服联轴器，

　　MINEX-S磁耦合器(示例型号：MINEX-SB 608，MINEX-SA 224，MINEX-SA 3410)

　　德国KTR扭矩限制器分为：

　　RUFLEX扭矩限制器，

　　SYNTEX扭矩限制器

　　KTR-SI扭矩限制器(示例型号：KTR-SI-FT5，KTR-SI -FT 3)

　　德国KTR扩展套件分为：

　　CLAMPEX膨胀套KTR620，

　　CLAMPEX膨胀套筒KTR603(示例型号：CLAMPEX KTR 603 14 x 38，CLAMPEX KTR 603 16 x 41，CLAMPEX KTR 603 24 x 50)，CLAMPEX膨胀套筒KTR105，

　　CLAMPEX膨胀套筒KTR200 / 201(示例型号：CLAMPEX KTR 201 32 x 60，CLAMPEX KTR 201 42 x 75，CLAMPEX KTR 201 20 x 47)，CLAMPEX膨胀套筒KTR203 / 206，

　　CLAMPEX膨胀套KTR250，

　　CLAMPEX膨胀套KTR225，

　　CLAMPEX膨胀套KTR400，

　　CLAMPEX膨胀套KTR130，

　　CLAMPEX膨胀套KTR131，

　　CLAMPEX膨胀套KTR100，

　　CLAMPEX膨胀套KTR150。

　　德国KTR万向节分为：

　　G型和GD型带滑动轴承的精密万向节，H型和HD型带滚针轴承的精密万向节，GA型和HA型可伸缩精密万向节，带有快速锁定装置的GR和HR精密万向节。

　　德国KTR铃罩分为：

　　PK，PL类型规格从160、200、250、300、350、400、450、550、660、800、880

　　德国KTR冷却器分为：

　　油冷却器-钟形盖具有内置的油冷却器PIK，

　　油冷却器板式热交换器PHE，

　　油冷却器-油冷却器TAK，

　　油冷却器-风冷却器。

　　德国KTR油温控制和监控分为：

　　液位计-带油温显示型和标准型

　　液位温度开关

　　透气塞

　　油位观察镜

　　油温传感器

　　温度开关

　　温度控制器，

　　油温加热器。

　　德国KTR阻尼组件分为：

　　阻尼元件-电机阻尼带DSM

　　阻尼元件-D型和DT / DTV型阻尼环。

　　特征

　　通常，弹性联轴器中间的弹性体承受弯曲力和压力，容易磨损。但是，ROTEX®联轴器的弹性体仅承受压力，因此可以承受更大的载荷。弹性体在负载和高速下会变形，因此在安装过程中应保留足够的空间以使其变形(请参阅力变形图)。

　　所有ROTEX®联轴器的最大扭转角均可以达到5英寸。它可以水平或垂直安装。

　　产品结构

　　ROTEX®联轴器是具有故障保护功能的扭转弹性联轴器，可以有效地阻尼并减少运行过程中产生的振动和冲击。两个轴套的爪齿在周向上错开半个齿距，并且在该间隙中安装了渐开线的梅花形弹性体。

　　当轴在安装过程中发生偏离时，弹性体的鼓齿可避免应力集中。 ROTEX®联轴器可以有效地校正轴向，径向和角度安装偏差。

　　防爆性能

　　ROTEX®轴非常适合需要防爆要求的应用。这种联轴器已根据欧洲安全标准94/9 / EC(ATEX95)申请了防爆证书，防爆类型为2G / 2D，可用于危险区域1、2的传输请参阅图21和22。有关相关信息，请访问网站www.ktr.com。

　　ROTEX®联轴器可以提供DHV，BUREAU VERITAS或ABS认证的ATEX标记。

　　产品特色

　　灵活且减震

　　轴向插入件，易于组装

　　故障保险

　　扭矩高达35,000 Nm

　　免维护且易于检查

　　蜘蛛标准材料：T-PUR®

　　ROTEX? GS无间隙伺服联轴器

　　产品特色

　　无间隙，减振颚式联轴器

　　轴向插入

　　免维护

　　电气隔离

　　故障保险

　　扭矩从0.2到5,850 Nm

　　环境温度可以在-50°C到+ 150°C之间(取决于蜘蛛网)

　　机床，自动化，动力传动，医疗技术，包装技术的联轴器

　　ROTEX? GS是三部分联轴器，在预应力下没有后坐力。不同的轮毂设计和不同的肖氏硬度为自动化工程中的每种应用提供了最佳的联轴器。尽管具有阻尼特性，但它具有抗扭刚度，因此即使在使用高动态伺服驱动器时也无需做出任何精确的让步。 ROTEX GS与模块化系统结合使用;可以提供多种不同的轮毂设计，这些设计可以组合成一个联轴器尺寸。

　　性能

　　除了联轴器的爪形几何毂，ROTEX®的零间隙。 GS主要是由于ROTEX的几何形状? GS蜘蛛。它们的设计使托架的外齿在预应力下接触联轴器轮毂的内爪。与直齿组合使用时，这会导致较低的表面压力并提高耦合系统的刚度。

　　蜘蛛

　　GS系列柔性星形轮具有五种不同的肖氏硬度。肖氏硬度的不同类型可以调整ROTEX? Easy GS在扭转刚度和振动特性方面可满足各种应用条件。

　　柔性齿被腹板径向地支撑在内径上。以这种方式，防止了由大加速度或高速引起的变形。

　　联轴器的允许环境温度取决于星形轮的肖氏硬度。

　　其他KTR模型的示例：

　　KTR ROTEX55-98ShA

　　KTR R 24.28-B-17

　　KTR ROTEX42-98ShA

　　KTR PK550

　　KTR PK400

　　KTR联轴器GS24 98SHA-GS

　　KTR联轴器ROTEX 19ST 98SHA1-D20 / 1a-D24PC2

　　KTR ROTEX19

　　KTR ROTEX 24 ST 92SHA 1-DIA24 / 1-DIA28

　　KTR ROTEX90 98SHA

　　KTR ROTEX28

　　KTR ROTEX-42GG25 12NR

　　KTR ROTEX 75 ST 95SHA

　　KTR ROTEX 90 ST 95SHA

　　KTR ROTEX 65 ST 95SHA

　　KTR ROTEX 42 ST 98SHA

　　KTR ROTEX 48 ST 98SHA

　　KTR ROTEX 42 ST 98SHA

　　KTR R 75蜘蛛95SHA

　　KTR R 90蜘蛛95SHA

　　KTR R 65蜘蛛95SHA

　　KTR R 48蜘蛛95SHA

　　KTR ROTEX-19。

　　KTR ROTEX-65 ..

　　KTR ROTEX38

　　KTR ROTEX24

　　韩国铁路

　　KTR GEAREX

　　韩国铁路

　　KTR BOWEX弹性

　　KTR单弹性体

　　KTR REVOLEX KX

　　KTR工具

　　KTR BoWex 28 AS

　　KTR BoWex 32 AS

　　KTR BoWex 45 AS

　　KTR BoWex 65 AS

　　KTR BoWex 80 AS

　　KTR BoWex 125 AS

　　KTR BoWex 24 SG

　　KTR BoWex 45 SG

　　KTR BoWex 65 SG

　　KTR BoWex 100 SG

　　KTR BoWex 125 SG

　　KTR BoWex 24 SSR

　　KTR BoWex 24 SSR

　　KTR BoWex 28 CD

　　KTR BoWex 45 CD

　　KTR BoWex 65 CD

　　KTR BoWex 80 CD

　　KTR ROTEX55-98ShA 31.75

　　ktr ROTEX55-98ShA 31.75
