BIKON 1012系列胀套应用特点介绍

　　产品范围包括内部，中间和外部夹紧系统，法兰和轴联轴器，夹紧螺栓和各种特殊设计。

　　种法兰联轴器通常受到配合尺寸的限制。 BIKON 30(开发，专li，并于1981年推出)，也有大量的变种。

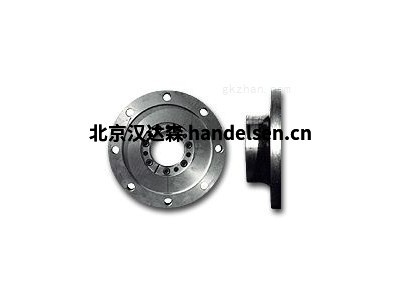

　　全新一代法兰联轴器BIKON FK / BIKON FK6006易于安装，可传递高力，并具有高度紧凑的设计。它们的连接可以采用我们的压配螺栓BIKON 1025的形式，它是专为法兰联轴器设计的，并且早在1986年就已获得专li。

　　德国BIKON胀紧套,联轴器供应

　　安装

　　卸下所有螺钉(3)几个螺纹

　　Abdrückgewinde至少有三个

　　拧入法兰(第1部分)，使第1部分和第1部分

　　第2部分保持一定距离 - 自锁

　　锥。

　　插入夹紧装置上油。

　　不要使用二硫化钼(MoS2)或润滑脂!

　　螺纹中的Abdrückgewinden螺丝

　　拧入压力环(第2部分)。

　　在几个地方均匀地拧紧

　　使用扭矩扳手拧紧螺纹。

　　拧紧插槽左右两侧的螺钉。

　　控制北京汉达森高伟

　　按顺序拧紧螺钉(3)的扭矩TA

　　他们的安排。诉讼

　　螺钉和组件完成时

　　不要再拧紧螺丝。

　　保护夹紧装置免受污染!拆解

　　用于松开连接的所有螺钉

　　拧下螺纹和螺钉，

　　像适配器套管(第1部分)中的拉出螺纹一样，

　　拆下并拧入螺纹。

　　甚至，逐步释放连接，

　　横向拧紧螺钉

　　Abdrückgewinden。

　　将插槽左右一个接一个地拧入

　　拧紧。

　　BIKON 1012系列胀套

　　(一) 联结前准备

　　1. 结合件轴与孔的尺寸应使用符合GB1957-81《光滑极限量规定》规定的量规，或按GB3177-82《光滑工件尺寸的检验》所规定的方法进行检验。

　　2. 结合表面必须无污物，无腐蚀和无损伤。

　　3. 在清洗干净的胀套表面和结合件的结合面上，均匀的涂一层润滑油(不能含硫化钼添加剂)。

　　(二)胀套的安装

　　1. 把被联结件推移到轴上，使其达到设计规定的位置。

　　2. 将拧松螺钉的胀套平滑地装入联结孔处，要防止结合件的倾斜，北京汉达森高伟然后按拧紧螺钉规定的方法将螺钉拧紧。

　　(三)拧螺钉方法

　　1. 胀套螺钉应使用力矩扳手按对角、交叉均匀的拧紧。

　　2. 单件螺钉的拧紧力矩值按各型号胀套规定值拧紧。

　　3. 螺钉拧紧前必须首先消除间隙后才能按程序紧固螺钉。 4. 紧固螺钉的程序如下：

　　a .在消除间隙后以1/3MA值拧紧;

　　b .以1/2MA值拧紧;

　　c .以MA值拧紧;

　　d .以MA值检查全部螺钉。

　　(四)胀套的拆卸

　　1. 拆卸时先松开全部螺钉，但不要将螺钉全部拧出。

　　2. 取下顶出的镀锌螺钉，将顶出螺钉旋入前压环的辅助螺孔中，轻轻敲击被胀紧的传动件，使其胀环松动，即可将胀套拉出。

　　3. 不同型号的胀套，拆卸方法也有所不同，应充分了解其特点再行试拆，防止将顶出螺纹损坏。

　　4. 关于Z1型胀套拆卸时应先松开压板螺钉，然后轻轻敲击被胀紧的传动件，使其胀环松动，即可拆卸。

　　(五)防护

　　1. 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。

　　2. 在露天作业或工作环境较差的机器上，北京汉达森高伟应定期在外露的胀套端面上涂防锈油脂。

　　3. 需在腐蚀介质中工作的胀套，应采取专门的防护(例如加盖板)以防止胀套锈蚀。

　　自成立以来，BIKON-Technik GmbH一直在开发新的可拆卸锥形夹紧系统，通常称为夹紧装置。基础是圆柱形和锥形压缩绷带，具有两个相应的锥形表面(BIKON = 2个锥体)。迄今为止，BIKON-Technik GmbH已在全球范围内获得了90多项。

　　一、选择标准：

　　轴的应用直径

　　最大。扭矩

　　最大。弯矩

　　最大。轴向力

　　所有螺钉都松开了连接拧下螺纹和螺钉，像夹紧套筒中的拉出螺纹(第1部)

　　二、产品型号：

　　BIKON-Technik 2006-160-220

　　BIKON-Technik 1012-160-210

　　BIKON-Technik 1006-150-200

　　BIKON-Technik 2006-200-270

　　BIKON-Technik 1012-200-260

　　BIKON-Technik 1012-140-190

　　BIKON-Technik 2006-240-310

　　BIKON-Technik 2006-260-330

　　BIKON-Technik 2006-190-260

　　BIKON-Technik 2006-240-310

　　BIKON-Technik 2006-380-465

　　BIKON-Technik 5000-032-036

　　BIKON-Technik "1012-050-080

　　BIKON-Technik 1012-070-110

　　三、主要有以下系列：

　　BIKON 1003系列

　　BIKON 1006 系列

　　BIKON 1011系列

　　BIKON 1009系列

　　BIKON-LOCK系列

　　DOBIKON 1012系列

　　DOBIKON 1013系列

　　DOBIKON 1014系列

　　DOBIKON 1015.0系列

　　DOBIKON 1015.0.S系列

　　DOBIKON 1015.1系列

　　DOBIKON 1015.1.S系列

　　BIKON 1016系列

　　BIKON 2006系列

　　BIKON 2066系列

　　BIKON 6006系列

　　BIKON 7000.A系列

　　BIKON 7000.B系列

　　BIKON 8000系列

　　BIKON-Hydropress HPS系列

　　DOBIKON 2019系列

　　DOBIKON 4019系列

　　BIKON 7030系列

　　DOBIKON 7040系列

　　BIKON 30系列

　　BIKON FK1012系列

　　BIKON FK1013系列

　　BIKON FKHPS系列

　　DOBIKON 2000系列

　　BIKON 1025系列

　　BIKON 2025系列

　　自成立以来，BIKON-Technik GmbH开发了新的可释放锥形锁定系统，通用语言也称为锁定组件。底座是圆柱形和锥形压配合，两个相应的锥面是底座(BIKON = 2个锥体)。迄今为止，全球范围内BIKON-Technik GmbH已获得100多项专li。

　　产品组合包括内部，中间和外部夹紧系统，法兰和轴联轴器，夹紧螺栓和许多特殊设计。

　　NCX M电动内部振动器主要用于混凝土滑模摊铺机。与传统的振动器相比，大大增加的离心力可实现更高的压缩性能。

　　NCX M振动器有各种形状(G-直形，弯曲形和T型)，以适合您的工艺。

　　此外，还开发了一个特殊版本(NCX M 760 T CC)，可以通过相应的电路在两个旋转方向上进行操作。如果NCX M T CC沿一个方向旋转，则它将以7.2 kN的离心力工作。改变旋转方向时，不平衡会相互调整，因此只能在5.6 kN的离心力下起作用。

　　同类产品中最高的压实性能

　　可互换的组件，因此非常易于维护

　　直，弯和T型

　　带2个可调节不平衡度的T型振动器(CC版)

　　110伏特，200赫兹

　　可选带热保护

　　型号

　　Netter-Vibration NEG50770、

　　Netter-Vibration NEG50980、

　　Netter-Vibration NEG501140、

　　Netter-Vibration NEG2530、

　　Netter-Vibration NEG2570、

　　Netter-Vibration NEG25210、

　　Netter-Vibration NEG25420、

　　Netter-Vibration NEG25540、

　　Netter-Vibration NEG25700、

　　Netter-Vibration NEG25930、

　　Netter-Vibration NEG1630

　　Netter-Vibration NEG1690、

　　Netter-Vibration NEG16190、

　　Netter-Vibration NEG16310、

　　Netter-Vibration NEG16410、

　　Netter-Vibration NEG16500、

　　Netter-Vibration NEG12100、

　　Netter-Vibration NEG12180、

　　Netter-Vibration NEG12230、

　　Netter-Vibration NED50100、

　　Netter-Vibration NED50200、

　　Netter-Vibration NEG501510、

　　Netter-Vibration NEG501770、

　　Netter-Vibration NEG502020、

　　Netter-Vibration NEG502270、

　　Netter-Vibration NEG503400、

　　Netter-Vibration NEG503820、

　　Netter-Vibration NEG506220、

　　Netter-Vibration NEG508830、

　　Netter-Vibration NEG251370、

　　Netter-Vibration NEG251760、

　　Netter-Vibration NEG252060

　　Netter-Vibration NEG252450、

　　Netter-Vibration NEG253080、

　　Netter-Vibration NEG253720、

　　Netter-Vibration NEG254310、

　　Netter-Vibration NEG254900、

　　Netter-Vibration NEG256460、

　　Netter-Vibration NEG258040

　　Netter-Vibration NEG258260、

　　Netter-Vibration NEG2511210、

　　Netter-Vibration NEG2513850、

　　Netter-Vibration NEG16780、

　　Netter-Vibration NEG161080、

　　Netter-Vibration NEG161470、

　　Netter-Vibration NEG161660

　　Netter-Vibration NEG162150、

　　Netter-Vibration NEG162550、

　　Netter-Vibration NEG163030、

　　Netter-Vibration NEG163820、

　　Netter-Vibration NEG164700、

　　Netter-Vibration NEG165190、

　　Netter-Vibration NEG166270

　　Netter-Vibration NEG166670、

　　Netter-Vibration NEG167890、

　　Netter-Vibration NEG168500、

　　Netter-Vibration NEG169510、

　　Netter-Vibration NEG1612060、

　　Netter-Vibration NEG1613890、

　　Netter-Vibration NEG1617000、

　　Netter-Vibration NEG1621960、

　　Netter-Vibration NEG12440、

　　Netter-Vibration NEG12610、

　　Netter-Vibration NEG12930、

　　Netter-Vibration NEG121430、

　　Netter-Vibration NEG122150、

　　Netter-Vibration NEG122640、

　　Netter-Vibration NEG122920、

　　Netter-Vibration NEG123530、

　　Netter-Vibration NEG124440、

　　Netter-Vibration NEG127640Net

　　Amtec液压螺母

　　德国Amtec品牌简介:德国AMTEC液压螺母及Amtec夹紧工具早在二十世纪七十年代就已经生产。今天在全世界几乎所有的工业领域都会用到Amtec的产品.由于AMTEC系列产品质量的不断进步,技术的不断提升,其液压产品能够满足所有建筑、安装的要求。选择德国AMTEC，您就选择了其可靠的质量，安全的性能。

　　Amtec产品分类

　　德国Amtec液压螺母，Amtec夹紧工具

　　HP 112.110.220-700bar

　　HP112.110.220-700bar

　　712.800.018.020

　　NW 230-24-100VA

　　350-200

　　610 052

　　610 054

　　610 053

　　985 131

　　975 114

　　611 020

　　973 207

　　611 031

　　972 080

　　350 201

　　350 213

　　F-265.369.8100

　　AMTEC K型液压螺母K-7.209简介

　　外径(mm)：119

　　高度(mm)：70

　　压环Ø(mm)：100/88

　　最大螺纹(mm)：80

　　最大顶力(KN)：160.2

　　标准系列 K-7型

　　带轴向执行器螺丝和活塞

　　密封的润滑脂系统，无压力释放到大气。由手持式六角扳手驱动。轴向活塞提供紧凑的螺母直径。推力环提供1,2或4mm的轴向行程。

　　特征：

　　•标准的黑色氧化处理，温度120oC。(250°F)。

　　•特殊装饰，可承受高达240oC(460oF)的温度。

　　•合金工具钢的身体部位。

　　•不锈钢，化学镀镍或镀铬，可选防腐蚀。

　　•自调心环形止推环。

　　•清洁，高效的手动夹紧系统。

　　AMTEC型号示例：

　　AMTEC K-6.104

　　AMTEC K-6.204

　　AMTEC K-6.106

　　AMTEC K-6.206

　　AMTEC K-6.107

　　Amtec液压螺母

　　LTN 编码器

　　分辨率输出/输入

　　输出参考信号4 Vrms / 100 mA max。 / 5 kHz

　　输入SIN / COS 2 Vrms

　　转化率0.5±10%

　　R58型

　　输入频率5 kHz 10 kHz

　　极对1

　　转化率0.5±10%

　　7 V和5 kHz时的输入电流58 mA

　　在7 V和5 kHz时相移8°±3°

　　精度±6'

　　空电压≤30 mV

　　工作温度-55°C ... + 155°C

　　(-67°F ... + 311°F)

　　允许速度≤5.000 min-1

　　冲击≤1.000 m / s2持续11 ms

　　10 ... 500 Hz时振动≤300 m / s2

　　耐压外壳/绕组在50 Hz和1 s时≤500 VAC

　　高压绕组/绕组在50 Hz和1 s时≤250 VAC

　　转子/定子完全浸渍

　　R71型

　　极对1

　　转化率0.5±10%

　　在7 V和5 kHz时输入电流47 mA

　　在7 V和5 kHz时相移8°±3°

　　精度±6'

　　空电压≤30 mV

　　工作温度-55°C ... + 155°C

　　(-67°F ... + 311°F)

　　允许速度≤5.000 min-1

　　冲击≤1.000 m / s2持续11 ms

　　10 ... 500 Hz时振动≤300 m / s2

　　耐压外壳/绕组在50 Hz和1 s时≤500 VAC

　　高压绕组/绕组在50 Hz和1 s时≤250 VAC

　　转子/定子完全浸渍

　　R36型

　　输入频率5 kHz 10 kHz

　　极对1

　　转化率0.5±0.05%

　　输入电压7 V / 7 V

　　输入电流58 mA / 36 mA

　　输入频率5 kHz / 10 kHz

　　相移(±3°)8°/ -6°

　　零电压最大值 30毫伏

　　精度±10'，±6'根据要求

　　精度纹波最大值 1’

　　工作温度-55°C ... + 155°C(-67°F ... + 311°F)

　　最高允许速度20.000 min-1

　　耐火锅外壳/绕组最小 500伏交流电

　　LTN 编码器转子/定子高压绕组小电机 1-21-1-A0型号报价

　　无毒温度计-10 .. + 110°C / 1°C

　　弹簧测力计5N-绿色

　　弹簧测功机10N-棕色

　　弹簧测功机50N-黄色

　　弹簧力计30 N白色-无刻度

　　吊钩重量11个总质量500克

　　压力传播装置

　　相同质量的气缸5个。

　　LTN 电机滑环滑环单元SC040

　　最高每个环240 Vac时16 A

　　空心轴?：最大。 6毫米

　　?外部直径：26毫米

　　?长度：20毫米

　　E(R1-R2)= E·sin(cos)

　　输出：E(S1-S3)= TR·E(R1-R2)·cosθ

　　E(S2-S4)= TR·E(R1-R2)·sinθ

　　TR =转化率

　　正计数方向：看到的转子cw(X)

　　红/白R1

　　黑色/白色R2

　　外径?：100mm，内径最大值 50毫米

　　初级侧R1-R2

　　极对1

　　变压比0.5±10%

　　输入电压7 V

　　输入电流65 mA

　　输入频率5 kHz

　　相移9°±3°

　　零电压最大值30毫伏

　　应用示例：食品加工，包装机，旋转挤奶厅

　　SC040细节

　　LTN_Slip_Ring_capsuled_SC100

　　SC100

　　1 ... 24圈

　　现场总线，快速以太网(通过100-baseT CAT5e和Cat6认证)，外径：最大。 40 mm扁平插头，用于6.3 m或2.8 mm插座，可组合2 A或10 A的环

　　应用示例：食品加工，包装机，旋转挤奶厅

　　数据

　　最大振铃数最大6转速 400转

　　每圈最大电流 10 A(根据要求提供15 A)防护等级IP50，最高IP54，电气接口IP00

　　最大电压 230 VAC工作温度-20°C ... + 80°C(-5°F ... + 175°F)

　　介电强度1000 VAC电气连接插座的平针连接器(包括配合连接器)

　　绝缘电阻500 VDC时500MΩ外壳材料纤维增强的聚碳酸酯/铝

　　? 长度L1 / L2根据要求

　　滑环单元SC040可在小尺寸内提供高电流传输。因此，该装置可以替代某些行业(如食品工业)中禁止使用的含汞旋转接头。

　　陈述值是标准值。其他配置可应要求提供

　　滑环单元SC040可在小尺寸内提供高电流传输。因此，该装置可以替代某些行业(如食品工业)中禁止使用的含汞旋转接头。

　　陈述值是标准值。其他配置可应要求提供。

　　数据

　　最大振铃数最大6转速400转

　　每圈最大电流10 A(根据要求提供15 A)防护等级IP50，最高IP54，电气接口IP00

　　最大电压230 VAC工作温度-20°C ... + 80°C(-5°F ... + 175°F)

　　介电强度1000 VAC电气连接插座的平针连接器(包括配合连接器)

　　绝缘电阻500 VDC时500MΩ外壳材料纤维增强的聚碳酸酯/铝

　　LTN 电机滑环滑环单元SC040

　　德国SSP Pumps X系列不锈钢旋转凸轮泵

　　SSP系列X不锈钢旋转凸轮泵提供了终极的清洁泵送功能，是对SSP系列S泵(在整个工业和清洁过程中使用的补充)的补充，适用于从低粘度到高粘度的泵送介质，具有特征性的平滑，低剪切泵送作用用于柔和敏感介质的柔和转移。X系列泵具有坚固的铸铁齿轮箱，其通用设计适用于X1至X4型。通过改变支脚及其位置，可以灵活地将泵的进口和出口安装在垂直或水平平面上。 X5和X6型号具有专用的变速箱铸件，这也允许进口和出口在垂直或水平平面上。 X7型号具有专用的变速箱铸件，仅允许在垂直平面上的入口和出口。北京汉达森高伟

　　130多年来，SPP Pumps一直是离心泵和相关系统的领先制造商，是泵，消防泵组件和设备的设计，供应和维修的全球负责人，适用于广泛的应用和行业。

　　尽管是英国的泵制造商，但SPP的泵和系统已安装在所有大洲，为石油和天然气生产，水和废水处理，发电，建筑，矿山和大型工厂等各种行业提供有价值的高完整性服务。

　　SPP泵的主要应用

　　主要应用包括水处理和供应，污水和废水处理，消防以及用于租赁领域的移动泵，对于这些应用，我们的低生命周期成本和环保考虑是基本设计重点。

　　该系列泵专为泵送困难或腐蚀性液体而设计。

　　通用1.0

　　1.1泵的使用或使用限制1.3噪声等级取决于泵系统和工作条件，泵的噪声等级可能会有所不同，所述声压级的测量值是针对典型泵/泵机组在最大压力/速度下给出的。在环境温度下的水上获取的结果：-记录的声压级：-75 dB(A)。注：-读数符合ISO3746。

　　1.4公用事业要求电力供应：-该泵可以光轴供应或与需要驱动装置/电源的驱动装置相连。卫生过程的要求。典型的应用领域包括实验室，中试工厂，化学加工，食品加工电镀和薄膜加工。

　　收到并检查了是否不打算安装泵之后，应立即重新包装泵并将其放置在适当的存储中。应注意以下几点：-

　　1.应将塑料或垫片型端口盖留在原处。

　　2.收到的包裹有防腐处理材料的泵应重新包装。

　　3.应选择清洁，干燥，没有振动的地方。当必须使用潮湿的多尘气氛进行存储时，请用防潮盖进一步保护泵或单元，直到达到被安装。

　　4.每周手动旋转泵/泵单元，以防止轴承损坏。北京汉达森高伟

　　5.所有相关的辅助设备均应进行类似处理。

　　订购型号：

　　Ssp pumps N1-000S-H07

　　Ssp pumps N1-000L-H07

　　Ssp pumps N1-000S and L

　　旋片泵的SSP系列是常规设计，没有内部接触部件在泵头上。参考下图说明抽水原理，该图显示流体从泵入口到出口的排量。转子由泵中的齿轮系驱动变速箱可提供精确的转子同步或定时。转子在转子内反向旋转泵头将流体输送通过泵，位于转子的止动部和泵的止动部之间形成的空腔中转子壳体的内部。在液压方面，反向旋转转子的运动会产生局部真空，从而允许大气压力或其他外部压力以迫使流体进入泵室。作为转子旋转形成膨胀腔，该膨胀腔充满流体。由于转子分离，每个滞留形成一个腔。转子的啮合导致空腔减小，流体被排入出口港口。

　　Ssp pumps S1-0005-*08

　　Ssp pumps S1-0008-*05

　　Ssp pumps S2-0013-*10

　　Ssp pumps S2-0013-*15

　　Ssp pumps S2-0018-*07

　　Ssp pumps S2-0018-*10

　　Ssp pumps S3-0027-*10

　　Ssp pumps S3-0027-*15

　　S3-0038-*07

　　S3-0038-*10

　　S4-0055-*10

　　S4-0055-*20
