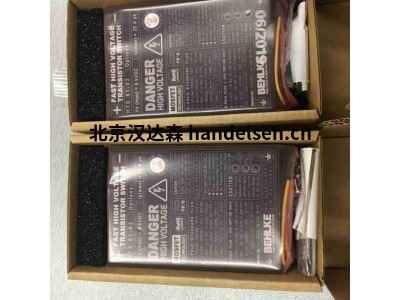

behlkeMOSFET系列高压开关推挽式开关

它是高压功率半导体堆栈的全球市场领导者。我们生产用于交流和直流的单开关或电桥配置的高压固态开关，其电压最高可达200​​ kV。我们的交付计划包括600多种基于高度灵活设计的标准开关和脉冲器。 因此，可以进行多种技术修改以及完整的定制解决方案。请与我们联系获取更多信息！



二、behlke产品型号

behlke HTS 401-15-SiC

behlke HTS 401-30-SiC

behlke HTS 701-15-SiC

behlke HTS 701-30-SiC

behlke HTS 31-01-GSM

behlke HTS 31-06-C

behlke CF-LC I

behlke HTS 331-06

半桥配置中的HV推挽式开关

●两条开关路径可快速上升和下降时间

● 被动开关路径锁定可确保安全操作

● 无交叉电流

● 非常适合将HV方波脉冲精确地输入电容性负载

● 不需要工作电阻

● 无需大型高压输入储能电容器

13.1、behlke技术说明：

快速推挽开关（半桥）对于来自感性负载或增加的接线电感的反向电流非常敏感。反向电流可能以不确定的方式导通本征（寄生）MOSFET二极管。这可能导致桥式开关路径内发生短路，进而导致灾难性故障。请始终确保没有电流摆回到开关的输出端。这应该通过示波器的最大测量值来验证。实际工作电压的10％。请始终将足够的缓冲电容器（最好是陶瓷类型）直接连接到HV输入，并在输出接线较长的情况下使用足够的串联阻尼电阻。MOSFET开关上的感性负载始终需要快速续流二极管网络（串行截止二极管+并联续流二极管）。该保护二极管网络可以通过BEHLKE FDA系列的单个二极管从外部安装。它也可以作为选件I-FWDN集成到交换模块中。请仔细阅读一般说明。

  BEHLKE推挽开关具有极高的上升和下降时间。如果您的应用不需要全切换速度，我们建议您结合使用速度限制选件S-TT（将上升和下降时间降低约50％）和输入低通滤波器选件LP结合使用。这些选件有助于最大程度地减少快速高压脉冲电路常见的高频困难（例如，自激振荡或自触发），并总体上简化了EMC设计。

13.2、产品代码：

型号包含有关电压，电流和开启行为的编码信息。前几位代表电压，单位为kV，破折号前的最后一位代表

 开启行为（0 =固定导通时间，1 =可变导通时间）。破折号后的数字表示以安培x10为单位的电流。第二个破折号后的字母将对特殊功能进行编码。示例HTS 31-03-HB-C：HTS = HV晶体管开关，3 = 3 kV，1 =可变导通时间，03 = 30安培，HB =半桥，C =紧凑系列。



13.3、behlke产品型号：

behlke HTS 11-07-HB-C

behlke HTS 21-07-HB-C

behlke HTS 31-03-HB-C

behlke HTS 31-13-HB-BC

behlke HTS 41-02-HB-LC-C

behlke HTS 61-01-HB-C

behlke HTS 61-03-HB-C

behlke HTS 71-13-HB-BC

behlke HTS 91-01-HB-C

behlke HTS 91-02-HB-LC-C

behlke HTS 181-01-HB-C
