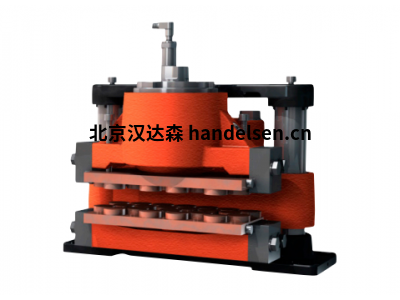

HAINZL盘式制动器：BSFI 300

　　2) 制动力基于最小夹紧力，标称摩擦系数μ=0.4和2个制动表面。

　　3) 制动所需的最小工作压力

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　4) 分别用于有机/烧结焊盘的焊盘压力(基于最大夹紧力)
汉达森祁佳强 手机/微信177*4453*6447

　　制动力矩MB根据以下公式计算，其中：

　　a是作用在制动盘上的制动器数量

　　FB是根据上表[N]或公式计算的制动力

　　DO是制动盘外径[m]

　　实际制动力矩可能因制动器和摩擦系数的调整而变化。

　　MB=a·FB·【牛米】(D0

　　-0,13)

　　2

　　单弹簧

　　不带支架的卡钳重量：约85 kg

　　外形尺寸：279 x 420 x 299 mm

　　垫板宽度：130mm

　　衬垫面积：(有机)29000 mm2

　　(*)

　　衬垫最大磨损量：(有机)5 mm(*)“(=19 mm厚)”

　　焊盘面积：(烧结)20000 mm2

　　(*)

　　衬垫最大磨损量：(烧结)5 mm(*)“(=19 mm厚)”

　　标称摩擦系数：μ=0.4

　　活塞总面积-每个卡钳的一半：69.1 cm2

　　活塞总面积-每个卡钳：69.1 cm2

　　1 mm行程时每个卡钳的容积：6,9 cm3

　　3 mm行程时每个卡钳的容积：20,7 cm3

　　动作时间(计算指导值)：0.3秒

　　压力连接/端口：1/4“BSP

　　排水连接端口：1/8“BSP

　　建议管道尺寸：10/8 mm

　　最大工作压力23.0 MPa

　　工作温度范围-一般为-20°C至+70°C
