GMW传感器EM-3242

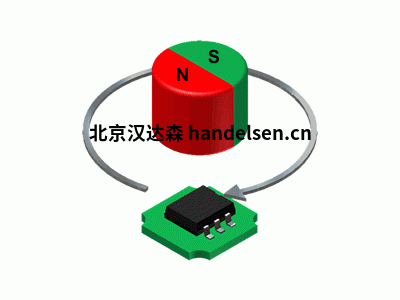

　　AKM 的(朝日凯赛)EM-3242非接触式磁角传感器可检测位于设备表面上方的小磁铁的绝对角位置。传感器具有 10 位分辨率的完整 360 度角度范围。

　　该传感器集成了 IMC(集成磁集中器)和 CMOS 霍尔器件，可感应磁场矢量以及电路，将霍尔传感器信号转换为与磁体角度位置成正比的模拟电压。该传感器封装在一个非常小的 6 针 SOIC 中，该 SOIC 是市场上最小的集成角度传感器之一。操作只需要一个外部元件(0.1°F 旁路电容器)。EM-3242 是一款低功耗传感器，需要 2.7 至 3.3V 和 8mA。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　EM-3242 已更换过时的 EM-3241
汉达森祁佳强 手机/微信177*4453*6447

　　特征

　　小尺寸 3.6 x 3.0 x 0.8 毫米 × 6 针 SOIC

　　分辨率高达 10 位(0.36 deg)

　　非线性 = 1%;(Vop <3V)

　　低功耗 = 在 3.0V 时通常为 8 mA

　　睡眠模式 = 1μA 电流绘制

　　线性比率模拟输出电压与 0-360 度成正比

　　单 3V 电源(2.7 至 3.3 V 工作)

　　只需要一个外部部件 = 0.1μF 电容器

　　非常高速

　　应用

　　非接触式角度感应，用于：

　　控制阀

　　音频或光强度控制

　　太阳能电池板方向

　　气体和流体流量计

　　气体和液位指示器

　　剥落阀

　　风向叶片

　　电机轴角度和速度

　　转向系统

　　线性位置感应

　　Sentron CSA-1VG是一种单轴霍尔效应磁场传感器 IC，针对交流和直流电流测量应用进行了优化。电流传感器采用传统的CMOS技术与额外的铁磁层制造。铁磁层用作集成磁集中器 (IMC)， 可提供比正常可能的更高的磁增益。因此，该电路具有非常高的磁灵敏度和低偏移和噪声。

　　在典型应用中，电流传感器安装在印刷电路板上，该电路板上携带要测量的电流。这样安装电流传感器，可与带电流导体进行高压隔离。其他几何形状可以测量电缆或母线中的电流。请参阅工程套件。

　　CSA-1VG-SO 符合RoHS标准。

　　初步规格：

　　选择有源感敏轴 1D、2D 或 3D

　　高磁分辨率：1uT

　　高空间分辨率：3 轴 100um x 100um

　　六种可选范围：从 40mT 到 4T

　　高频带宽，直流至 300kHz

　　内置高分辨率温度传感器

　　灵敏度、偏移、噪声和漂移的片上校正

　　片上参数化

　　模拟、PWM 和 SPI 数字输出

　　可编程阈值比较器

　　应用：

　　3D 定位传感器(线性和角度)

　　1D、2D 和 3D 接近传感器

　　磁力计的测量探头

　　多探头阵列

　　具有可选范围的电流传感器
