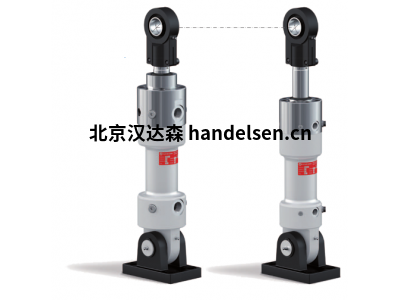

Hanchen标准液压油缸
标准液压油缸，符合 DIN 和 ISO 安装尺寸
表面平整，几何精度，使用寿命长。虽然安装尺寸和附件选项符合适用的标准，但这些系列通过其内部 Hünchen 值来说服。
祁佳强
QQ：2850590582
手机：17744536447
电话：010-64714988-216
传真：010-64714988-668
邮件：tk5@handelsen.cn |
 |
 |
阅读更多关于亨琴高品质汽缸这些气缸具有协调的密封元件，满足最高技术要求，实现安全可靠的驱动控制。
液压油缸的 DIN 和 ISO 标准液压油缸有许多标准：尺寸标准旨在保证不同制造商的产品之间的可交换性。对于圆缸，适用以下标准：DIN 24336、DIN ISO 6020-1、DIN ISO 6022。标准液压油缸的设备，如球形杆眼，属于 DIN ISO 8132。
因此，尺寸标准定义了标准液压油缸的安装尺寸，而不是液压油缸的质量或材料。
汉达森祁佳强 手机/微信177*4453*6447
标准液压缸系列160
系列：符合标准的气缸对于所有根据 ISO 6020-1 必须使用安装尺寸的液压油缸的人：我们的系列符合标准尺寸。与所有的好处是，你期待从Hünchen。
Hünchen 紧凑型液压缸系列 550：
结构加上标准安装尺寸根据 ISO 6022，具有安装尺寸的气缸，具有更大的 Hünchen 优势。我们拉长活塞杆，使系列 300 的 Hünchen 油缸适应标准尺寸。
结果：
紧凑、轻质结构
横向加速度情况下的低惯性矩
提供带/不缓冲
最佳性价比
与标准附件兼容
效果类型：单杆气缸| 密封系统： 基本设计， 伺服， 伺服漂浮|速度：高达 0.5 米/s |行程： 1 - 6，000 mm®®
| |
|
系列 160
DIN ISO 6020-1
|
系列 550
DIN ISO 6022 |
孔
（毫米） |
杆 =
（毫米） |
力 F1|F2
（kN） |
最大压力（
条） |
力 F1|F2
（kN） |
最大压力（
条） |
| 25 |
14 |
7.9 |5.4 |
160 |
--- |
--- |
| 32 |
18 |
12.9 |8.8 |
160 |
--- |
--- |
| 40 |
22
25
28
30 |
20.1 |14.0
---
20，1 |10.3
--- |
160
---
160
--- |
---
31.4 |19.1
---
31.4 |13.7 |
---
250
---
250 |
| 50 |
28
30
36
40 |
31.4 |21，6
---
31.4 |15.1
--- |
160
---
160
--- |
---
49.1 | 31.4
---
49.1 | 17.7 |
---
250
---
250 |
| 60 |
40
50 |
---
--- |
---
--- |
70.7 |39.3
70.7 |21.6 |
250
250 |
| 63 |
36
45 |
49.9 |33.6
49.9 |24.4 |
160
160 |
---
--- |
---
--- |
| 80 |
45
50
56
60 |
80.4 | 55.0
---
80.4 | 41.0
--- |
160
---
160
--- |
---
125.7 | 76.6
---
125.7 | 55.0 |
---
250
---
250 |
| 100 |
56
60
70
80 |
125.7 | 86.3
---
125.7 | 64.1
--- |
160
---
160
--- |
---
196.3 |125.7
---
196.3 |70.7 |
---
250
---
250 |
| 125 |
70
80
90
100 |
196.3 |134.8
---
196.3 |94.6
--- |
160
---
160
--- |
---
306.8 |181.1
---
306.8 |110.4 |
---
250
---
250 |
| 140 |
100 |
--- |
--- |
384.8 | 188.5 |
250 |
| 160 |
90
110 |
321.7 |219.9
321.7 |169.7 |
160
160 |
---
--- |
---
--- |
| 200 |
110
140 |
502.7 | 350.6
502.7 | 256.4 |
160
160 |
---
--- |
---
--- |
F1• 缸体扩展时压缩力 |F2• 气缸缩回时压缩力
