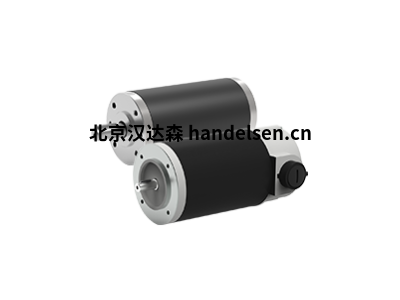

INTECNO永磁电机直流电机EC020

 　　永磁电机直流电机

　　EC 电机系列的主要特点是：

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　永磁体产生的磁场

　　管状结构，无风扇
汉达森祁佳强 手机/微信177*4453*6447

　　提供 4 种尺寸：直径 42、52、65、81 mm

　　低压电源，12 或 24 Vdc

　　功率额定值从 30 到 250 W S2

　　高起动扭矩

　　紧凑的封装具有高扭矩和输出功率

　　



　　

特征技术数据
EC020



　　

建设图博拉尔， 没有风扇



　　大小Φ 42 毫米

　　权力30 W S2 (20 W S1)

　　磁铁2

　　轴承滚珠轴承

　　安装孔4

　　电源低电压，12 或 24 Vdc

　　刷2 刷由石墨/铜复合材料制成

　　基因电缆快速器端子(0.8 x 2.8 毫米)

　　选项EMC 过滤器

　　编码

　　类型S[W][V][A]IcFf[Nm]・最小-1]Ip公斤

　　EC020.120S120122.6B10.062850200.4

　　S2 6°303.50.8

　　EC020.24ES120241.40.6

　　S2 6°301.90.8

　　

EC030



　　

建设图博拉尔， 没有风扇



　　大小Φ 42 毫米

　　权力50 W S2 (30 W S1)

　　磁铁2

　　轴承滚珠轴承

　　安装孔6

　　电源低电压，12 或 24 Vdc

　　刷2 刷由石墨/铜复合材料制成

　　基因电缆2 引线，红色和黑色，280 毫米长

　　选项EMC 过滤器

　　编码

　　TypeS[W][V][A]ICFF[Nm]min-1IPKg

　　EC030.240

　　EC030.24ES130242B10.103500200.53

　　S2 6′503.50.16

　　

EC035



　　

ConstructionTubolar, without fan



　　SizeØ 52 mm

　　Power55 W S2 (35 W S1)

　　Magnets2

　　BearingsBall bearing

　　Mounting holes4

　　Power supplyLow voltage, 12 or 24 Vdc

　　Brushes2 inside brushes made of graphite/copper composite

　　Eletric cableLenght: 200 mm

　　OptionsEncoder

　　TypeS[W][V][A]ICFF[Nm]min-1IPKg

　　EC035.120S135125.2F10.113000200.8

　　S2 9′558.00.18

　　EC035.240S135242.6F10.11200.8

　　S2 9′554.00.18

　　

EC050



　　

建设图博拉尔， 没有风扇



　　大小Ø 65 mm

　　权力70 W S2 (50 W S1)

　　磁铁2

　　轴承滚珠轴承

　　安装孔4

　　电源低电压，12 或 24 Vdc

　　刷2 由石墨/铜复合材料制成内刷

　　基因电缆伦格特： 200 毫米

　　后轴标准

　　选项编码

　　类型S[W][V][A]IcFf[Nm]分钟-1Ip公斤

　　EC050.12ES150126.5F10.163000201.2

　　S2 15′709.00.22

　　EC050.24ES150243.20.16

　　S2 15′704.50.22

　　

EC070



　　

建设图博拉尔， 没有风扇



　　大小Ø 65 mm

　　权力100 W S2

　　磁铁2

　　轴承滚珠轴承

　　安装孔4

　　电源低电压，12 或 24 Vdc

　　刷2 由石墨/铜复合材料制成内刷

　　基因电缆伦格特： 1000 毫米

　　选项编码

　　类型SPn [W]V [V]I [A]IcFfMn [Nm]n1 1 011]Ip公斤

　　EC070.12ES170128.4F10.223000201.7

　　S2 30′10011.80.31

　　EC070.24ES170244.20.22

　　S2 30′1005.90.31

　　

EC100



　　

建设图博拉尔， 没有风扇



　　大小Ø 80 mm

　　权力140 W S2 (100 W S1)

　　磁铁2

　　轴承滚珠轴承

　　安装孔4

　　电源低电压，12 或 24 Vdc

　　刷2 由石墨/铜复合材料制成内刷

　　画笔大小L x W x H = 17.1 x 6.5 x 16.7 毫米

　　基因电缆伦格特： 1000 毫米

　　后轴仅标准 EC100.24E

　　选项编码

　　类型S[W][V][A]IcFf[Nm]分钟-1Ip公斤

　　EC100.120S1°1001212F10.313000402.7

　　S2 25′14016.80.43

　　EC100.240S11002460.3140

　　S2 25′1408.40.43

　　EC100.24ES110060.3120

　　S2 25′1408.40.43

　　

EC180



　　

建设图博拉尔， 没有风扇



　　大小Ø 80 mm

　　权力250 W S2 (180 W S1)

　　磁铁2

　　轴承滚珠轴承

　　安装孔4

　　电源低电压，12 或 24 Vdc

　　刷2 由石墨/铜复合材料制成内刷

　　画笔大小L x W x H = 17.1 x 6.5 x 16.7 毫米

　　基因电缆伦格特： 1000 毫米

　　后轴Standard only EC180.24E

　　选项编码

　　类型S[W][V][A]IcFf[Nm]分钟-1Ip公斤

　　EC180.120S11801221.5F10.573000403.4

　　S2 25′250300.8

　　EC180.240S11802410.80.5740

　　S2 25′250150.8

　　EC180.24ES118010.80.5720

　　S2 25′250150.8
