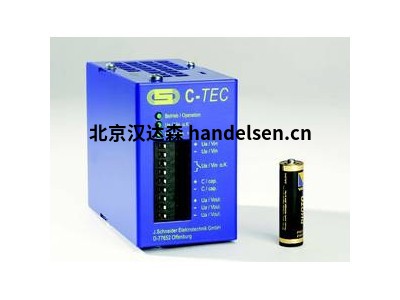

J.SCHNEIDER电容器缓冲电源C-TEC系列
C-TEC 系列的 DC-UPS 包括超电容器作为外壳内的储能器。在正常操作期间，此电容器按系统电压 (Ue) 充电。连接的负载也随系统电压提供。在系统电压中断的情况下，超电容器的能量以调节方式释放。使用直流转换器时，负载由电容器提供，直到放电。备份时间取决于电容器的充电状态和放电电流。
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
DC-UPS 具有以下特性：
由于长寿命超电容器，免维护
基于微控制器的超电容器充电和放电
使用无电位触点和 LED 控制操作和充电状态
通过无电位继电器触点发送 Ue o.k. 消息
使用外部电容器扩展模块 (CEM) 可以扩展容量
技术数据
|
标称输入电压 |
12 V DC -15 % / 10 % |
|
输入电压范围 |
10，2 V ...13，2 V 直流 |
|
最小充电电压 |
11，8 V 直流 |
|
标称输入电流（在 24，0 V DC 时）C 充电 3 A 负载 |
3，1 A 直流 |
|
备份操作中的输出电压 |
11，5 V 直流±2 % |
|
额定输出电流最大值 |
3 A 直流 （在 0，47 kJ / 0，94 kJ） |
|
最大能量下的名义输出电流 |
2 A 直流 （在 ，05 kJ / 1，0 kJ） |
|
当前限制 |
1,05 ...1，2 xI Nom |
|
Uc > 的功率损耗 |
2，5 W |
|
负载和充电时断电 |
7 W（最大 60 秒） |
|
Uc > 的效率 |
>96% = （Ue=12，0 V 直流;Ua=11，5 V 直流;我a_ INom) |
|
内部设备保护（内部） |
4 A （T） |
|
引电直流输出电路（外部） |
3 A （T） |
|
连接类型：输入 Ue |
弹簧端子最大 1，0 mm2 |
|
连接类型：输出 Ua |
弹簧端子最大 1，0 mm2 |
|
连接类型：消息联系人 |
弹簧端子最大 1，0 mm2 |
|
最大负载消息联系人 （Ue-OK[1] ) |
30 V/ 0，5 |
|
防护系统 |
IP20 u. EN 60529 |
|
工作温度 |
-20 °C...60 °C |
|
存储温度 |
-20 °C...60 °C |
|
湿度 |
≤95% 无冷凝 |
|
最大安装高度（不减重） |
2000米以上海平面 |
|
尺寸（HxWxD） |
92，5 毫米，60 毫米，116 毫米 |
|
重量 |
0，6公斤 |
| 固定 | DIN 顶帽导轨的卡扣式安装 |
| UL 认证 | 不 |
直流缓冲模块C-TEC与超电容器一起作为外壳内部的储能器。在直流电源中断的情况下，超电容器的能量被释放。负载从缓冲模块通电，直到放电。备份时间取决于电容器的充电状态和放电电流。
具有接口的设备可通过软件(第TEC段)进行编程。
对于 IPC 操作是可用的关闭软件 (TEC控制)
由于在 CIP 框架内停产的组件和改进，C-TEC 系列的各种设备的关键数据得到了改进。
通过更改安全标准：
EN 60950-1 in
EN 62368-1 或EN 61010-1 和 EN 61010-2-201
突出
紧凑的设计，组装在一个外壳中
免维护
深度放电保护，从而无限存储成为可能
无气体排放，因此在封闭外壳中使用是可能的
放电后充电时间短，可用性快
备份时间
与通常使用的电容器缓冲模块相比，C-TEC 的备份时间更高。
它们可以是。
备份时间 =
能量电压 x 电流
带满负载电容器：
50 s = 12000_____
24 V x 10 A
