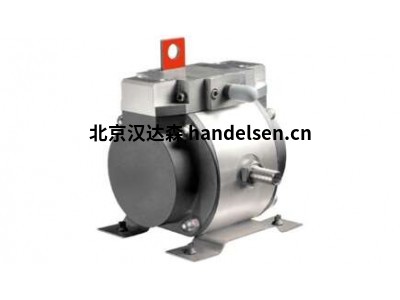

johnson OptiFlo - 自吸 AODD 泵

　　泵/ 正排量泵

　　自吸多用途中央流量 AODD 泵

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　通过 OptiFlo 设计，我们成功地减少了传统 AODD 泵的缺点，例如重脉动、空气阀停滞、备件成本、噪音操作、停机时间。

　　得益于巧妙的无摩擦旋转阀 (FPV) 和灵活的隔膜悬架 (FDS) 技术，我们现在可以提供更少的降低时间、降低运营成本和提高效率。

　　好处

　　减少停机时间

　　零件最少，在几分钟内维修。在线设计。增加隔膜寿命。长寿命止回阀。防愚空气马达

　　使用寿命长，备件成本降低

　　延长隔膜寿命(3-5 次)。低成本、长寿命的止回阀。无摩擦旋转阀。

　　减少脉动 (-70%)和更低的空气消耗 (-35%)比较传统的 AODD 泵

　　获得专利的柔性隔膜悬架 (FDS)。重叠隔膜运动 - 隔膜不固定彼此。获得专利的空气马达系统 - 旋转阀技术 (FPV)

　　系统设计灵活性

　　自关闭活门阀泵在任何位置工作

　　非停滞空气马达

　　与任何类型的空气，干燥或潮湿，肮脏或油性操作。自我清洁。不稳定、无摩擦的旋转设计可防止电机陷入僵局

　　降低声级

　　仅适用于欧洲

　　规格

　　技术数据

　　材料：聚丙烯 (PP)， 铝， 不锈钢 (尺寸 120)

　　最大容量：8 m3/h

　　最大压力：7 酒吧

　　最高温度：85°C

　　最大粘度：6 000 mPas

　　AODD泵是一种气动往复式容积泵，有两个泵

　　钱伯斯。两个隔膜位于腔室的中央，用于分离压缩空气

　　(“干侧”)从被泵送的液体(“湿侧”)。一根轴将两个膜片连接到

　　彼此。

　　阀门(气动马达)将空气从一个腔室交替地分配到另一个腔室，因此

　　隔膜产生往复运动。在每一个冲程中，液体被置换一次

　　另一个隔膜将新的液体吸入膨胀室。

　　止回阀，两个在排出侧，两个在吸入侧，控制和引导液体

　　流动。

　　压缩空气进入泵左侧的气室(a)。横膈膜是

　　把液体从腔室推到右边。同时压力降低

　　在腔室(B)中，新的液体进入。用过的空气从右气室(b)排出。

　　注意通过泵中心的短流道以及止回阀的开启方式

　　结束了。

　　在OptiFlo泵中，隔膜没有固定在轴上。多亏了这个灵活的隔膜

　　悬挂(FDS发明)和弹簧在轴端，隔膜可以短时间移动

　　彼此独立的距离。每次行程结束时，两个横膈膜都暴露在外

　　在很短的时间内压缩空气。当左隔膜到达末端时

　　位置，右边的已经开始向左边移动，弹簧被压缩。

　　此后，左隔膜开始向左移动，弹簧膨胀。

　　这两个横膈膜相互重叠，因此没有完全的死胡同

　　同样的时刻-脉动减少。

　　这种工作原理要求压缩空气的换向时间极短。

　　传统的滑动式空气阀已不能使用，一种新型的低摩擦空气马达(FPV)应运而生

　　-研制了一种摆动式无摩擦旋转阀。新的气动马达什么都不是

　　不到专利的感觉-非常简单，很少部分和完全不敏感

　　压缩空气的质量。

　　循环结束，两个隔膜现在移回左边。

　　型号规格

　　示例：0015 PX T的

　　1 2 3 4

　　1姓

　　OptiFlo公司

　　2泵尺寸

　　15, 30, 60, 120

　　三。泵壳材料

　　AL=铝

　　AX=铝Atex(EX)

　　PP=聚丙烯

　　PX=聚丙烯导电Atex(EX)

　　SS=不锈钢316L

　　4隔膜材料

　　T=聚四氟乙烯(带丁腈载体的聚四氟乙烯)

　　型号

　　32-110

　　32-150

　　40-110

　　40-170

　　50-125

　　50-125B

　　50-205

　　65-135

　　65-135B

　　65-155

　　65-230

　　80-140

　　80-170

　　80-210

　　100-225

　　100-225B

　　100-250

　　150-290

　　150-290B

　　OF15

　　OF30

　　OF60

　　OF120
