Janitza 塑壳电流互感器等级1



多功能性和更高的安全性

如果要记录和进一步处理大电流，则使用塑壳电流互感器。将要测量的线（导线或电线）穿过窗口，形成用于插入式电流互感器的主回路。塑壳电流互感器主要用于安装在导电轨上。通过额外的灌封，可以实现液滴密封性，以及在机械负载下具有更高的抗冲击和振动性（IEC 68）。这是电流互感器最常见且最具成本效益的形式。但是，在安装过程中必须断开一次导体。因此，这种形式的变压器最常用于新系统安装中。

常规属性，类型为ASK

坚固的塑料外壳

聚碳酸酯黑

不易燃的

自熄

变压器外壳超声焊接

镀镍次级端子，带正/负M 5 x 8 mm螺钉，最大紧固扭矩。2牛顿米

集成式二级密封盖

连接横截面：最大4 mm 2，带电线端套，6 mm 2实心

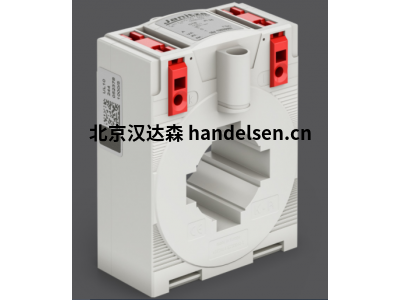

常规属性，CTB类型

UL认证

全球首款采用无螺钉连接技术的电流互感器–弹簧接线端子

创新，省时的连接选项（正面或顶部），用于实心和挠性导体（最大4 mm2 –无需电线端套）

耐冲击和振动，机械夹持力高

免维护，气密连接

高电流电阻

Therm。额定连续电流Icth：1.2 x IN

低压电流互感器，最大 工作电压高达1.2 kV; 可以在690 V网络中使用

尺寸表



型号：

Janitza  ASK21.3

Janitza  ASK31.3

Janitza  ASK31.5

Janitza  ASK31.35

Janitza  CTB41.35

Janitza  CTB51.35

Janitza  CTB61.35

Janitza  CTB81.35

Janitza  CTB101.35
