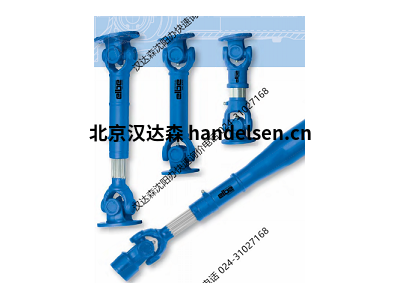

ELBE万向节 驱动轴选型指南



产品优势：

1.套筒型万向节有普通型和加长型两种。 DIN标准，SAE制定的1100-1900标准和非标准定制都提供直径范围为58-250mm的法兰。最大允许扭矩为24,700Nm。

2.可扩展的万向节，法兰或轮毂安装连接。

3.安装并连接了单或双万向节，法兰或轮毂。

4.非拉伸对接轴类型，法兰90--250，扭矩达24,700Nm

5.双万向节，带有定心等速万向节，扭矩可与轴同时提供，最大扭矩为15,200Nm，偏角最大为42°。

6.控制轴双万向节，轮毂联接扭矩为4700Nm，偏角达到55°。

7.转向轴万向节的扭矩为1300Nm，偏角为50°。

8.滑动联轴器。

9.叉形联轴器。

10.翼型万向节，尺寸为5c-9c套筒型或短型，加长型或不加长型。特殊万向节的最大偏角为25°，扭矩为1300Nm。

德国ELBE万向节ELBE驱动轴选型指南

模型列表的一部分：



0.105.100



0.105.101



0.105.102



0.105.110



0.105.111



0.105.112



0.105.130



0.105.131



0.105.132



0.105.140



0.105.141



0.105.142



0.105.200



0.105.201



0.105.202



万向节联轴器24911 Antriebswelle mit Verschub 0.110.110 S = 1780 mm，X = 100 mm



联轴器SA001，万向轴，D 80-150.1340.08.12.09.10.11.16，0.358.115



联接法兰38749联接法兰1.148.240



联轴器SA001万向轴D 80-150.1140.08.12.14 0.158.200 S = 1140 mm



联轴器0.117.111.0007 S = 680毫米X = 110毫米



联轴器0.120.131.0001 S = 560毫米X = 45毫米



联轴器0.117.111.0007 S = 680毫米X = 110毫米



联轴器0.120.131.0001 S = 560毫米X = 45毫米



传动轴0.117.110.003



传动轴0.120.110.003



传动轴0.117.121.5012



联轴器0.148.200.0821法兰150 8/12管100x4mm S = 2450mm n = 2000upm



联轴器0.107.100 Smin300型号升级至：0.107.100.0001



联轴器0.107.130 L = 200 + 25型号升级至：0.107.130.0001



联轴器0.106.131 L = 180 + 20型号升级至：0.106.131.0001



联轴器0.106.111 L = 290 + 60型号升级至：01.106.111.0001



联轴器0.107.101 L = 300型号升级至：0.107.101.000











②准等速万向节。指以设计角度以相等的瞬时角速度传递运动并以其他角度以近似相等的瞬时角速度传递运动的万向节。它分为：a）双准等速万向节。万向节等速传动装置中传动轴的长度缩短到最小时的万向节。 b）凹凸型准等速万向节。它由两个万向节和两个不同形状的凸起组成。这两个突起相当于双万向节装置中的中间传动轴和两个十字销。 c）三针轴式准恒速万向节。它由两个三销轴组成，主动偏心轴叉和从动偏心轴叉。 d）调心滚子式准等速万向节。它由一个销轴，一个球面滚子，一个万向节轴和一个圆柱体组成。滚子可以在凹槽中轴向移动以起到伸缩花键的作用。滚子与凹槽壁的接触可以传递扭矩。



③等速万向节一种万向节，其输出轴和输入轴连接到万向节时始终以相同的瞬时角速度传递运动。它分为：



a）球叉式等速万向节。万向节，由带有滚道的钢叉和钢球组成。其中，弧槽滚道球叉万向节是指球面上的滚道为弧形的万向节。接头结构的特征在于在球叉的主动叉和从动叉上形成有弧形凹槽。组装两个后，形成四个钢球滚道，总共四个钢球被容纳在滚道中。定心钢球安装在主叉和从动叉中心的球形凹槽中。直槽滚道球叉万向节是指万向节，其中球叉上的滚珠道是直槽滚道型。其结构特点是在两个球叉上开有直槽，每个直槽都相对于轴的中心线倾斜，并且倾斜角度相同且彼此对称。两个球叉之间的滚道中有4个钢球。
