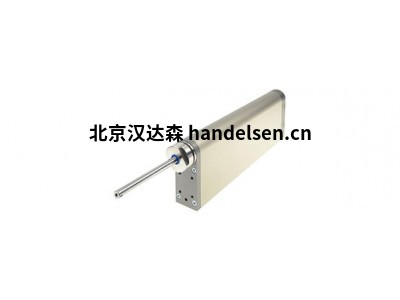

LINMOT PR02 线性旋转电机

LINMOT  PR02 线性旋转电机

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

新的 PR02 电机系列的特点是新的设计，其中电机和附加部件集成在一个纤薄的外壳中。可以安装一些选项，如磁弹簧"MagSpring"、扭矩传感器和力传感器。适当尺寸的 MagSpring 可确保刀具和电机移动质量得到被动补偿，防止轴在断电时坠落。扭矩和力传感器可实现制药或医疗行业通常需要的精确、可重复和可记录的封盖过程。

　　用户还受益于 PR02 的短长度和卫生易于清洁的表面。
汉达森祁佳强 手机/微信177*4453*6447

　　敏感装配操作(如在毫米范围内具有紧密公差的螺钉应用)需要复杂的外部测量技术。新的 LinMot PR02 线性旋转电机已经包括了无需使用这些外部复杂设备即可执行苛刻密封任务所需的一切。

　　在操作过程中，PR02 电机测量所有重要变量，包括：线性位置、旋转角度、进给力和扭矩，同时精确控制它们以适合各自的应用。如果安装不善的闭合或损坏的螺纹干扰装配，伺服电机及其各自的传感器都会冗余地检测异常。

　　安装长度较短的新设计原则汉达森祁佳强 手机/微信177*4453*6447

　　用于高精度扭矩控制和过程数据记录的扭矩测量轴选项

　　用于敏感关闭过程的可选力传感器

　　可选集成的 MagSpring 用于负载补偿

　　独立的线性和旋转运动

　　广泛的行程光谱

　　...汉达森祁佳强 手机/微信177*4453*6447

　　无需外部测量技术即可完全执行要求苛刻且敏感的装配任务。

　　创新的 PR02 提供"工业 4.0"意义上的网络生产所需的所有数据包。借助驱动参数和可选的附加传感器，提供了详细信息，如垂直位置、压力或冲击力、闭合角度和扭矩。在许多情况下，此信息可简化或消除对昂贵的下游检查需求。用户可以完全控制工艺质量，并可以在早期阶段检测偏差，同时确保整个生产链中每个产品的可追溯性。

　　作为创新的设计元素，线性旋转电机可用于执行复杂的任务，如螺纹、闭合、传输、堆叠、对齐等，只需使用单个组件。

　　特别是旋转木马多轴闭合系统，可以使用 LinMot 线性旋转电机使系统紧凑而有效。

　　借助这种电机技术，线性运动和旋转运动可以首次与旋转木马运动分离。现在可以实现线性运动和旋转运动的任意组合。运动轮廓、速度、转弯和压力或紧固扭矩可以任意指定，彼此独立。在过程监控过程中，可以读取闭合过程结束时的盖位位置，以检测未对齐的座椅。

　　这些创新的多轴闭合系统只需单击鼠标即可进行简单的产品更改。用户会持续接收所有关键参数反馈，从而显著减少故障造成的停机时间。与机械闭合系统相比，带线性旋转电机的 LinMot 解决方案需要最多减少 60% 的闭合过程时间。

　　标准

　　线性旋转电机的标准版本为用户提供了多种可用的冲程长度、压力和扭矩。

　　线性直接驱动

　　直接旋转驱动

　　独立线性和旋转运动

　　集成位置传感器

　　集成温度监测

　　可编程运动和位置配置文件

　　可编程压力

　　可编程扭矩

　　...

　　齿轮箱变型

　　带齿轮箱的线性旋转电机即使在具有高惯性矩的负载中也可实现精确的动态定位。在旋转轴之外拾取和放置负载是此类电机的经典应用。通过这种新的设计元素，也可以非常轻松地实现具有同步旋转和垂直行驶的小型拨号台的动态和可编程运动。

　　独立线性和旋转运动

　　对于高负载的运动

　　适用于高扭矩应用

　　提供三个变速箱比率

　　带导轨承受横向负载

　　...

　　空心轴变型

　　空心轴的纵轴有一个中央通通开口。这使得扩大线性旋转电机的应用范围成为可能。压缩空气、真空或其他介质可以通过电机。

　　带空心轴的版本

　　内径 2.5 / 4.0 mm

　　简单的压缩空气进给

　　可升级，用于真空夹持器

　　可与气动或电动夹持器结合使用

　　...

　　INOX 变种

　　除了标准线性旋转电机外，PR01-84 系列还包括铬钢变型。前法兰和旋转轴由铬钢制成。旋转轴密封在起子器上。这意味着线性旋转技术也可以在食品和化学工业中得到最佳应用。

　　由 EN 1.4404 / AISI 316 不锈钢制成的端件和轴

　　卫生设计

　　耐清洁剂

　　最适合与食品一起使用

　　最适合化工行业使用

　　带可互换的套管轴承

　　可以自由定位

　　极动态

　　使用寿命长

　　可调节速度

　　监控运动

　　可调加速度

　　温柔的运动

　　可编程力

　　可以同步

　　高达 7.3 m/s 的速度和超过 780 m/s2 的加速度允许非常短的定位时间和高循环速率

　　线性电机的设计使它们成为机器设计领域的标准元件，通常用于更换气动驱动器和机械凸轮盘。借助LinMot 线性电机和简单的导轨，工程师拥有设计完整线性驱动系统所需的所有组件。

　　标准电机

　　线性电机的标准变型可普遍使用，涵盖广泛的应用。使用紧凑型驱动器可以执行低压范围内的许多不同的定位任务。电机系列包括 3 种型号，具有不同长度的子启动器和冲程。用户可以选择最大冲程长度为 1830 mm，峰值力为 1024 N。由于电机部件是封装的，因此电机受到最佳保护，即使对于密集应用。

　　高度动态的驱动器

　　广泛的描边长度范围

　　提供电缆插座或旋转角插头

　　空气冷却作为选项提供

　　各种潜在的应用在搬运系统以及机器和系统设计中

　　...

　　惠普电机

　　线性电机的高性能生产线比相同组件尺寸和相同尺寸的标准电机具有更高的性能。这主要是由于电机绕组和磁电路的不断开发，以及高性能材料的使用。

　　使用高性能电机，用户可以获得近两倍的标称性能。相同外形规格的高性能允许在现有机器和系统中提高功率，而不用机械重新设计。

　　特别强的磁电路

　　增加连续力和加速度

　　允许更高的工作温度

　　空气冷却作为选项提供

　　最适合组件质量有限的应用

　　短电机

　　这种类型的电机是林莫特线性电机最短的外形。短电机是专为空间限制有限的应用而开发的。外形短也意味着多轴应用可以在非常小的空间内在一个滑块上使用多个定子实现。为了为设计人员提供尽可能多的电缆布线选项，这些电机为左侧、右侧或前部的电缆插座提供了三个盖板。电机电缆可插入盖下，以便快速轻松地安装。

　　外形短，最小子组长度为 90 mm

　　集成安装法兰

　　带盖的插入式电机电缆

　　可选电缆插座位置

　　适用于有限的空间限制和多轴应用

　　...

　　线性电机 3x400VAC

　　P10 系列的线性电机是 LinMot 产品系列中最强大的电机。电机具有高达 2700 N 的高性能和峰值力，对驱动单元和伺服驱动器提出了更高的要求。为此，Lin-Mot 开发了全新的概念，完全依赖于 3x400VAC 技术和伺服驱动器，该电机系列由电网提供直接电源。根据应用的不同，电机还可以使用整流 1x230VAC 进行操作。

　　内置标准编码器可确保将驱动器更好地集成到外部控制概念中。因此，电机可由任何制造商的驱动器控制，没有问题。与较小的驱动器一样，电机配有可旋转的 IP67 插头。对于不同的笔画长度，有一个固定的，系统有序的滑块程序。

　　电机系列 P10-54由紧凑型管状线性电机组成，用于动态定位任务或更换气动装置的中等功率输出。电机可选配 1Vpp Sin/Cos 编码器或 A/B 增量编码器，可由任何制造商的驱动器控制。

　　230VAC 和 3 x 400VAC 技术

　　峰值力高达 335 N

　　林莫特编码器或增量编码器

　　极高的动态

　　用于电源和编码器电缆的旋转推拉 TWIN 连接器

　　也可以由标准的第三方伺服驱动器控制

　　...

　　P10-70系列的线性电机是动态线性运动最强大的LinMot电机。它们可以由任何制造商的驱动器或 LinMot E1400 和 C1400 伺服驱动器驱动。

　　3 x 400VAC 技术

　　Peak forces up to 561 N

　　极高的动态

　　传感器和电源线单独的连接器

　　也可以由标准的第三方伺服驱动器控制

　　公司简介

　　NTI AG 是一家高品质管状线性电机和线性电机系统的全球制造商，因此专注于开发、生产和分销用于工业环境的线性直驱。

　　NTI AG 成立于 1993 年，是苏尔寿集团的独立业务部门，自 2000 年作为一家独立公司投入运营。

　　NTI AG 总部位于瑞士苏黎世附近的斯普里滕巴赫。除了在瑞士和斯洛伐克的三个生产基地外，NTI AG还在美国公司LinMot®销售和支持办公室，覆盖美洲。

　　为全球客户提供®工业线性电机品牌和®弹簧品牌。NTI AG 拥有一个经验丰富的客户顾问销售和支持网络，在全球 80 多个地点。

　　对于线性运动实现的NTI AG始终是一个称职可靠的合作伙伴。

　　任务

　　LinMot 为客户提供一个精密而专用的线性驱动系统，可轻松集成到所有领先的控制系统中。高度的标准化、库存配送和全球分销网络，确保即时可用性和出色的客户支持。

　　我们的产品范围经过调整，可为客户提供来自单一来源的线性驱动系统所需的所有组件。由于不断添加产品，我们打算稳步扩大线性电机的范围。

　　我们的目标是推动线性直接驱动技术，并使其成为标准的机器设计元素。我们提供高效的驱动解决方案，为整个资源节约工作做出重大贡献。

　　能力

　　支持

　　作为世界领先的工业线性电机制造商，NTI AG 利用自己的知识和创新提供定制解决方案。

　　寻求特定驱动任务的最佳解决方案，我们的应用工程师为客户提供卓越的支持。我们的客户可以依靠多年的生产经验为客户特定的驱动解决方案实施和生产。

　　创新

　　通过持续开发和投资，并在全球销售顾问的投入下，NTI AG 能够以极具吸引力的价格为客户提供商业上可行的新产品

　　生产

　　标准化的林莫特和MagSpring产品是通过自行设计的生产设施制造的。这保证了产品的快速可用性，即使是在更大的数量，同时允许最大的灵活性和定制。高度自动化的生产设施确保始终如一的高质量产品。

　　物流

　　LinMot 和 MagSpring 产品是标准化产品，通常从库存中供应，并在全球提供。目前，全球有 1000 多种不同的驱动器和电机组合在 48 小时内上市。

　　质量

　　质量控制从检查进料开始，一直持续到交付前最后的烧灼测试。所有 LinMot 线性电机在交付前均经过 24 小时燃烧。为了长期保证质量，LinMot 产品在立子、电子铭牌和伺服驱动器上标有唯一的序列号。
