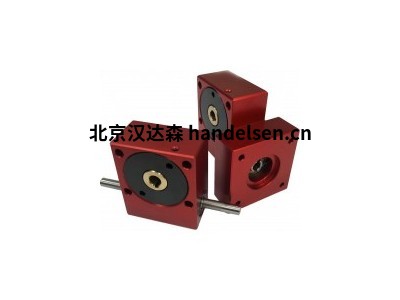

ONDRIVES蠕轮齿轮箱型号简介

ONDRIVES蠕轮齿轮箱型号简介　　


　　英国。由ondrives Ltd设计和制造

　　比例为5：1至120：1，中心距为15mm至75mm和500Nm。

　　关于ondrives有限公司

　　凭借80多年的精密齿轮行业经验，ondrives具有丰富的知识，专业知识和经验，可以与齿轮和变速箱项目的合作伙伴合作。我们在英国拥有超过3200平方米(35,000平方英尺)的工厂和办事处，我们将利用我们的技术，设计和生产经验来密切合作，以帮助满足客户的需求。

　　轮廓(参与)偏差

　　通常在4个均匀的牙齿或间隙上测量。左右齿面测量的每个齿或间隙均超过可用长度LAf。分析区域Lα通常是有效长度L的92%Ae。

　　齿轮计算器示例

　　Fα

　　总轮廓偏差

　　垂直于零误差参考线测量分析区域L中轮廓跟踪的最高点和最低点之间的距离α。当工件从L的末端开始达到ISO或DIN标准时，区域α到L的末端的任何高点都包括Ae。

　　h

　　轮廓坡度偏差

　　最佳配合参考线穿过牙齿表面轨迹的正偏差或负偏差。垂直于分析区域L上零误差参考线起点的测量α。给出符号fH ='时，该值来自有效长度L的参考线Ae。

　　Ff _

　　轮廓形状偏差

　　与轮廓跟踪接触并平行于最佳拟合参考线的最高参考线和最低参考线之间的距离。测量的垂直到零误差线。当按照ISO或DIN标准工作时，从L的末端到区域α中的任何高点到Ae的末端都包括在内。

　　铅(螺旋)偏差

　　通常在4个均匀的牙齿或间隙上测量。测量每个牙齿或牙齿的左右牙齿表面。分析区域L◆通常为齿轮齿面宽度b的80%。

　　齿轮计算器示例

　　F◆

　　总引线偏差

　　分析区域L中的齿面轨迹的最高点和最低点之间的距离◆垂直于零误差参考线测量。符合ISO或DIN标准时，请在分析区域之外包括任何高点。

　　FHé

　　导程斜率偏差详情咨询177*1858*8643

　　通过牙齿表面轨迹的最佳拟合参考线的正偏差或负偏差。垂直于分析区域零误差参考线起点的测量。给定符号f时，Hé'该值来自齿轮总宽度的参考线。

　　Ff _

　　引线形式偏差

　　最高参考线和最低参考线之间的距离，该最高参考线和最低参考线接触牙齿表面轨迹并平行于最佳拟合参考线。垂直于零误差参考线的测量。符合ISO或DIN标准时，请在分析区域之外包括任何高点。

　　配置文件修改

　　通常用于补偿负载下的齿偏，这会影响齿轮系统的负载和齿轮箱误差TE。左齿面和右齿面的修改可以相同或不同。

　　Cα

　　加冕礼

　　从通常位于可用牙齿长度L处的点开始，以渐进弧线的形式增加整个牙齿上的浮雕Af。

　　Fko

　　提示和根部缓解

　　凸纹，其中横向齿廓从尖端，尖端形状直径或齿根轮廓直径开始增加。它可以是线性，弧形或抛物线形。

　　CH +

　　压力角修正

　　线性凸纹应用于可用轮廓长度L的全长Af。根据ISO 21771，正值可以去除尖端材料并增加有效压力角。

　　领导者修改

　　通常用于补偿影响齿轮面宽度的系统挠度和载荷分布。

　　C◆

　　铅冠

　　齿面线的后角以弧形的方式连续增加。通常位于齿轮的端面宽度上。

　　C•顶部C•底部

　　前端消除

　　在齿轮表面宽度的一端或两端的短距离内，可以增加齿详情咨询177*1858*8643面线的宽度。它可以是线性，弧形或抛物线形。

　　é

　　铅斜率修改

　　侧面线的凸纹被连续添加到齿轮的整个宽度上。它不一定是线性的。

　　间距偏差

　　通过反冲来测量左翼和右齿面之间的距离。

　　齿轮计算器示例

　　FP

　　单相邻间距偏差

　　相邻的螺距误差是右翼或左齿表面的横向部分中的实际和标称单圆间距之间的差。

　　F美国

　　连续间距的差异

　　右齿面(RF)或左齿面(LF)的横截面中连续的实际单个圆形间距之间的差。

　　FPFpz / 8

　　累计圆螺距偏差。

　　FP从相邻螺距误差的累加和f累积圆螺距误差fP。

　　Fpz / 8z / 8节距≈累积球误差。

　　FR

　　径向运行详情咨询177*1858*8643

　　从齿轮轴，这是所有齿隙的径向位置偏差范围。由所有齿隙中的球定义。

　　齿厚

　　牙齿厚度是通过物理牙齿测量的，但我们的齿轮检测机也能够根据要求测量齿位。

　　MDkM博士

　　MDk• 超过两个滚轮 M博士• 超过两个球

　　直径 D 的两个球或滚轮之间的距离m坐在牙齿间隙，或尽可能接近180度。

　　sn

　　齿厚

　　参考直径 d 的正常部分的圆形齿厚。

　　WK

　　基本切线(跨度)

　　基切线(跨度)超过 k 齿数。正常截面中的线性距离与 k 齿数(与基代计 d 形成的圆柱体相切或尽可能接近)B.对于内部齿轮 k 是间隙数。

　　DaDF

　　提示和根直径

　　测量 da尖端直径和 dF根直径。

　　z - z

　　z = 外部齿数。例如.20z = 20 个外部齿。

　　-z = 内齿数。例如.-60z = 60 个内部牙齿。

　　主要型号：

　　P15、

　　PF15、

　　P20、

　　PF20、

　　PF20DU、

　　PF20NM、

　　P30、

　　PF30DU、

　　PF30NM、

　　P40、

　　PF40、

　　PFN40NM、详情咨询177*1858*8643

　　PF40DU、

　　PF40NM、

　　OFG40、

　　P45、

　　PF45、

　　P55、

　　PF55、

　　P60、

　　PF60、

　　P70、

　　PF70、

　　P80、

　　P-X

　　P-DX、

　　PR5、

　　PR6、

　　PREM6、

　　RW3、详情咨询177*1858*8643

　　RW4、

　　BP60、

　　PP35、

　　PP60、

　　TG112、

　　J51

　　XJ51、

　　JHD51

　　XJHD51、

　　J52

　　XJ52、

　　NT61

　　NH61、

　　NTB122、详情咨询177*1858*8643

　　NT122
