UNIMEC螺旋升降机 适用于特定的机器
UNIMEC就能够为其客户提供不锈钢产品。无论如何，实现这些组件意味着较长的制造时间。对于最需要的产品和尺寸，UNIMEC现在可以提出一个完整的系列：X系列。这种选择具有多个优点：一方面，由于所有零件都可以库存，因此缩短了交货时间；另一方面，由于从排行的铸件开始，制造过程可以节省相当可观的成本。
AISI 316钢的主要特征是其高耐腐蚀性，尤其是在海洋和食品环境中，AISI 304似乎存在一些问题。
预尺寸
预尺寸器是一种工具，可以指导用户选择合适的尺寸，以满足其设计要求。 正确的动力传输的选择受许多因素影响，因此建议将预分频器的结果作为指标，并在产品数据表或选型工具中更深入地研究
X型螺丝夹
X系列的千斤顶在所有结构型号中的尺寸均为204、306、407。不锈钢制成的部件包括外壳，衬套，盖，马达法兰，主轴和所有末端配件。
唯一用非不锈钢制成的组件是蜗杆。如果螺丝钉柄暴露在氧化剂中，则可以根据需要通过梯形螺丝起子章节最后介绍的Niploy处理来保护它们。
材料规范指标
蠕虫16NiCr4 EN 10084：2008渗碳合金钢渗碳并磨削在齿和托上
丝杠C45 EN 10083-2：2006碳钢Tr 30x6（ISO 2901：2016）-轧制或机加工
卡特高科技聚合物聚芳酰胺由2个半壳制成
磨损的车轮高科技聚合体聚芳酰胺玻璃纤维增强
工作温度[°C] -20°C / 50°C
静载荷（牵引或压缩）18 kN
动载荷（牵引或压缩）10 kN
最大输入速度1800 rpm
主变速箱重量2.7千克
梯形螺钉重量5 kg / m
最大负载时的抗旋转扭矩63 Nm
最大容许静态横向载荷0 N
中心直径50 mm
蜗杆上的最大径向载荷450 N
标准工作条件25°C-Servizio 10％
具体特点
标称比
1/5 1/10 1/30
实际比率1 / 4,75 1 / 9,67 1/30
蠕虫每转的位移量为1.26毫米0.62毫米0.2毫米
效率30％26％18％
启动效率21％18％13％
最大线速度2160 1080360
最大负载时的扭矩16 Nm 9,3 Nm 4,4 Nm
蜗杆最大扭矩69 Nm 154 Nm 183 Nm
空载扭矩0,4 Nm 0,3 Nm 0,25 Nm
欧拉定律（安全系数= 2；动态压缩载荷）
极限载荷1（红色）-2（蓝色）-3（绿色）
C =负载[kN]
L =梯形螺钉的总长度[mm]?
功率曲线
品红色区域表示潜在的加热危险。工作周期必须仔细分析。
VR =蠕虫转速[rpm]
VL =主轴平移速度[mm / min]
P =要求输入功率[kW]
TPR型
Unimec是世界著名联轴器行业生产品牌，在全世界范围内享有很高的声望，专业提供优质的工业备品配件。Unimec产品在众多工业领域中得到广泛应用。Unimec厂家精益求精的工作态度铸就了优质的Unimec系列产品。
意大利UNIMEC为您提供十字转向器、螺旋起重器、调速器等多种产品。

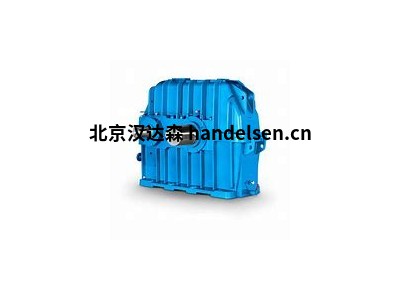

齿轮箱
带空心轴的斜面齿轮箱
带实心轴的斜面齿轮箱
带加强筋插孔的实心轴的斜面齿轮箱
带换向齿轮的斜面齿轮箱
带马达的斜面齿轮箱
减速比：1/1，1/1.5，1/2，1/3，1/4，1/4.5，1/6，1/9，1/12
力矩从20Nm到9420Nm
