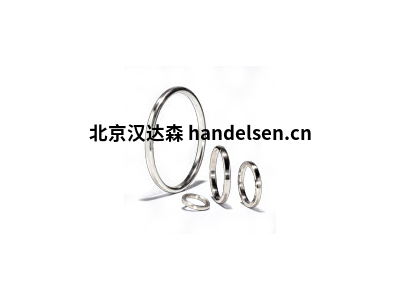

TEADIT金属环接头

金属环接头是根据美国石油协会API 6A和API 17D以及美国机械工程师学会ASME B16.20建立的标准生产的，可在高温和/或高压下使用。环形接头的典型应用是石油领域中使用的“圣诞树”。通过具有高座压的楔作用在接触线中获得密封，从而迫使垫圈材料流动。密封面积小，接触压力高，因此可靠性高。但是，垫圈和法兰的接触面应小心处理。某些类型的环形接头是压力激活的，即，压力越大，密封性越好。

RJ材料

下表显示了ASME B16.20推荐的用于环形接头垫圈的标准材料。

注意：

a）根据标准ASME B16.20，每种材料的代码都刻在垫片的尺寸旁边。

950型

950型通常被称为椭圆环，是最初被标准化的垫圈。后来的发展产生了其他风格。如果法兰是使用较旧版本的垫圈标准设计的，以用于椭圆形环，则应仅与950型垫圈一起使用。

951型

样式951具有八角形截面，如右图所示。951型比950型具有更好的密封性能，建议在新应用中使用。对于这种样式的法兰，根据ASME和API标准的新发行标准制造，并具有设计用于950和951的轮廓的凹槽。

952 BX型

BX型垫圈的横截面为正方形，带有斜角，如右图所示。设计仅用于法兰API 6BX。建议使用BX型，压力范围为5000psi（34.5MPa）至20000 psi（138MPa）。垫圈的平均直径略大于法兰槽的平均直径。这样，当密封垫就位时，它会被外径保持预压缩，从而产生很高的密封应力。

953 RX型

RX型是压力激活的垫片。其形状设计为利用流体压力来增加密封性。垫圈的外部密封表面与放置垫圈的法兰进行初始接触。随着管道或设备内部压力的增加，垫圈和法兰之间的接触压力也会由于垫圈的形状而增加。产生了很高的阀座压力，从而提高了密封性。这种设计特性使这种垫片类型更能抵抗油井钻探过程中发生的振动，压力波动和冲击。使用相同的法兰开槽，RX型可与950型和951型互换。

硬度

每种垫片材料的最大硬度如表1所示。建议垫片的硬度始终小于法兰的硬度，以免损坏法兰。当法兰和垫圈的材料相似时，建议对垫圈进行热处理，以使其具有最小的硬度。

尺寸，公差和ASME垫片标准

对于ASME规范，环形接头垫圈的计算值如下表所示。

ASME垫片因素
