Power Integrations电源芯片技术资料



PI电源管理芯片主推系列：



Power Integrations InnoSwitch3系列：通过简单的I2C接口可以实现输出电压及电流的动态控制，并可以对一些保护特性进行人为设定。在任何输入电压及负载条件下均可提供94%的高效性能，将电源损耗大幅降低25%，并且可以设计出无散热片的紧凑型65 W电源，内置650V MOSFET，额定电压达725V。InnoSwitch3器件适合对能耗、外形尺寸或热约束提出严苛要求的电源，特别是那些必须符合强制性总能耗(TEC)标准的电源，

Power Integrations现广泛应用于：SB-PD及PPS/QC，适配器，电动工具，家电，IOT，工业控制，电机控制，仪表电表等。



Power Integrations推荐型号：  INN3365C/INN3366C/INN3375C/INN3376C/INN3377C/INN3367C/INN3368C

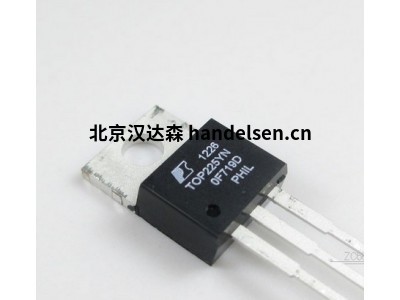

Power Integrations TOPSwitch-JX系列：为12-177W的高度集成的单片离线开关集成电路，专为离线反激电源而设计。该系列芯片的MOSFET额定电压高至725V。功率范围为10W～245W。具有多模式的PWM控制方式，可以在全负载范围内取得最大的效率。它可以通过程序进行精确的限流。具有最佳的线性反馈，可以有效抑制纹波。输入为交流265V，空载时功率损耗低于100mW，空载损耗低，节约电能。具备软启动功能，可以减小启动冲击。具有多种故障保护，热关机保护。主要应用于： 工业控制、辅助电源、充电桩、电动工具等



Power Integrations推荐型号： TOP26X/TOP27X/TOP25X







Power Integrations linkSwitch-HP系列：是反激电路拓扑的电源芯片，集成了高压MOSFET和稳压控制器，功率范围为9-90W，。它们集成度高，无光耦隔离，原边反馈，体积小，效率高，轻载效率大于75%，空载损耗低于30mW，功率密度高，设计成本低。主要应用于： 智能开关、智插座、智能家居、智能充电、电表、适配器等



Power Integrations推荐型号： LNK3202D/LNK30X/LNK64X/LNK67X







Power Integrations TinySwitch系列：是高效反激式转换器，具备线性电压补偿，效率高，有偏置时空载功耗低于30mW，特别适合用于PC待机和恒压适配器中。它的功率范围为5-36.5W，具有高带宽，动态响应速度快。主要应用于： 白电、黑电、电表等。



Power Integrations推荐型号： TNY267/TNY277
