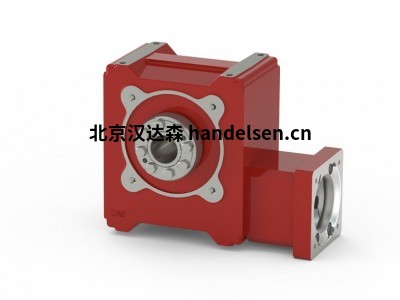

ZAE伺服蠕虫齿轮装置(S型)
伺服蠕虫齿轮装置(S型)
此伺服蠕虫齿轮单元(S型)是 ZAE 蠕虫齿轮单元模块化构建套件的一部分。如果所需产品不能按照本标准操作，ZAE 内部生产的比例很高，则允许将机组的所有产品都修改为客户规格。请随时与我们联系!
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
产品详情
好处
振动和减震
极端超载容量
安静，缓冲操作
高功率密度
输出侧带空心轴、单面或双面轴(见下文)
数学上准确的比率
高效
可能的自锁
免维护
可用的各种修改
选
低反弹
第二个蠕虫轴端(例如用于制动器、编码器安装或电源拆分)
夹在空心轴上
集成安全滑离合器
从大小100有和没有风扇
输出侧的扭矩
T2;佩尔姆：20尼姆比2000尼姆
比率(*)
5:1 7.5:1 10:1 13.3:1 15:1 20:1 26.5:1 30:1 40:1 53:1 62:1 72：1 (自锁) 83:1
*请求的进一步比率
大小(中心距离)
40 50 63 80 100 125
效率
高达 97%
输入速度
最多n1=6000分钟-1允许
| 描述 | 框架尺寸 | 比 | 最大加速扭矩 [Nm] | S1 名义扭矩 [Nm] | 紧急停止扭矩[Nm] |
|---|---|---|---|---|---|
| Z040 | 40 | 4 | 59 | 66 | 179 |
| Z040 | 40 | 6,4 | 79 | 82 | 195 |
| Z040 | 40 | 10 | 84 | 87 | 212 |
| Z040 | 40 | 16 | 81 | 84 | 203 |
| Z040 | 40 | 27 | 89 | 95 | 238 |
| Z040 | 40 | 39 | 73 | 73 | 164 |
| Z050 | 50 | 4 | 166 | 120 | 357 |
| Z050 | 50 | 6,4 | 164 | 130 | 374 |
| Z050 | 50 | 10 | 176 | 168 | 420 |
| Z050 | 50 | 16 | 171 | 177 | 399 |
| Z050 | 50 | 27 | 187 | 187 | 471 |
| Z050 | 50 | 39 | 158 | 159 | 315 |
| Z063 | 63 | 4 | 336 | 194 | 951 |
| Z063 | 63 | 6,4 | 355 | 249 | 999 |
| Z063 | 63 | 10 | 374 | 295 | 1100 |
| Z063 | 63 | 16 | 368 | 380 | 1073 |
| Z063 | 63 | 27 | 399 | 415 | 1100 |
| Z063 | 63 | 39 | 338 | 405 | 788 |
| Z080 | 80 | 4 | 708 | 415 | 1395 |
| Z080 | 80 | 6,4 | 707 | 495 | 1464 |
| Z080 | 80 | 10 | 758 | 608 | 1641 |
| Z080 | 80 | 16 | 740 | 613 | 1567 |
| Z080 | 80 | 27 | 810 | 612 | 1860 |
| Z080 | 80 | 39 | 676 | 630 | 1305 |
| Z100 | 100 | 4 | 1475 | 700 | 3000 |
| Z100 | 100 | 6,4 | 1480 | 870 | 3600 |
| Z100 | 100 | 10 | 1690 | 1100 | 3800 |
| Z100 | 100 | 16 | 1545 | 1250 | 4200 |
| Z100 | 100 | 27 | 1680 | 1120 | 3800 |
| Z100 | 100 | 39 | 1410 | 1150 | 3653 |
