PI V-817线性平台系列工业精密

PI V-817线性平台系列工业精密
PI (Physik Instrumente)通过新的V-817高负载线性平台系列扩大了其产品组合。从而PI为半导体、电子和激光行业中高度动态和精密的加工、测试和检验任务的定位解决方案设定了一个性价比良好的新市场水准。V-817系列适用于传感器和相机定位、激光焊接、光学和触觉测试程序以及晶圆加工和检验等应用。

V-817线性平台专为具有高运行周期的工业应用而设计：带有循环滚珠轴承导轨的三相线性电机可以使恒定负载达到600牛，速度达到3000毫米/秒。

此外，分辨率高达0.3纳米的增量式线性编码器确保了高路径精度、较小的跟踪误差和短稳定时间。PI V-817线性平台吴亚男线性平台校准后的定位精度高达±2.5微米。行程扩展到813毫米。

灵活组合，轻松实现机器集成

对于多轴应用，线性平台可以很容易地组合到XY组件上。这些轴可以单独组装，这是由于可选购的运动平台和三重M6孔型。在没有运动平台的情况下，线性平台的高度只有63毫米。由于这种节省空间的特性，它们可以作为单个轴或作为XY组合集成在紧凑型机器组件中。由于采用扁平设计，移动质量和倾斜误差都降到超低水平。

这些线性平台适合在干净的工作环境中使用，因为它们的运动不会松动任何颗粒。PI V-817线性平台吴亚男由于特殊成形的边缘与导轨或运动方向的平行度(//)优于30微米，因此在安装期间可以轻松快速地对齐线性平台。具有高IP防护等级的工业兼容连接器可提供安全的连接。

适合工业的控制解决方案

对于V-817线性平台的控制，PI提供了G-901电子解决方案，该解决方案结合了ACS运动控制器、多达四个轴的驱动器以及集成的STO（安全转矩关闭）模块。或者，也可以使用单独的ACS驱动器（如udmHP/BA、udmPM和udmPA），这些驱动器可以与ACS运动控制器组合，作为单轴和多轴应用的模块解决方案。

位移平台型号介绍：

紧凑型XY压电位移台

德国PI XY位移平台P-611.XZ•P-611.2 XZ和XYZ纳米定位器：用于纳米定位的紧凑型两轴压电系统

德国PI XY位移平台P-620.2 – P-629.2 PIHera XY压电平台：PI V-817线性平台吴亚男行程范围可变的高精度XY纳米定位器

XY压电挠性位移台

德国PI XY位移平台P-612.2 XY压电纳米定位系统：紧凑，带光圈

P-541.2•P-542.2 XY压电平台：大口径薄型XY纳米定位系统

P-733.2 XY压电纳米定位器：高精度XY光圈扫描仪

P-734 XY压电扫描仪：具有最小跳动和清晰光圈的高动力系统

P-763紧凑型XY纳米定位系统：光圈清晰低剖面，经济高效的压电扫描仪，PI V-817线性平台吴亚男用于生物识别：CCD芯片可在两个轴上动态移动，以提高像素分辨率

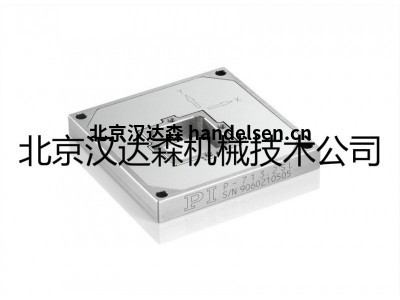

P-713 XY压电扫描仪：具有成本效益的低矮OEM系统

P-545.xR8SPInano®XY(Z)压电系统：用于高分辨率显微镜的廉价纳米定位系统

P-545.xC8SPInano®Cap XY(Z)压电系统：电容位置测量，用于超高分辨率显微镜

P-545.3D8SPInano®Trak压电跟踪系统：PI V-817线性平台吴亚男快速XY(Z)平台用于高动态显微镜

2.德国PI XYZ压电弯曲扫描仪

PICMA®压电执行器是全陶瓷绝缘的。这样可以保护它们免受潮湿和泄漏电流增加引起的故障的影响。PICMA®执行器的使用寿命是传统聚合物绝缘执行器的十倍之多。事实证明，没有单一故障的1000亿次循环。

零游隙挠性导轨，导向精度高

挠性导板无维护，无摩擦和无磨损，并且不需要润滑。PI V-817线177性1858平3804台它们的刚度允许高负载能力，并且对冲击和振动不敏感。它们是100%真空兼容的，并且可以在宽温度范围内工作。

平行位置测量，在纳米范围内具有很高的跟踪精度

所有的自由度均以单个固定参考为参考。可以实时地(取决于带宽)主动补偿与另一轴发生的不必要的运动串扰(主动引导)。即使在动态操作中，也可以在纳米范围内实现高跟踪精度。

型号介绍：

德国PI XYZ压电弯曲扫描仪P-733.3 XYZ压电纳米定位器：高精度XYZ光圈扫描仪

德国PI XYZ压电弯曲扫描仪P-616NanoCube®纳米定位器：紧凑的并联运动压电系统，用于纳米定位和光纤对准

德国PI XYZ压电弯曲扫描仪P-611.3NanoCube®XYZ压电系统：PI V-817线177性1858平3804台紧凑的多轴压电系统，用于纳米定位和光纤对准

德国PI XYZ压电弯曲扫描仪P-561•P-562•P-563 PIMars纳米定位台：高精度纳米定位器，最多可容纳3个轴

德国PI XYZ压电弯曲扫描仪P-517•P-527多轴压电扫描仪：高动态纳米定位仪/扫描仪，具有直接位置测量功能

用于显微镜的压电挠曲XYZ扫描仪

德国PI XYZ压电弯曲扫描仪P-545.xR8SPInano®XY(Z)压电系统：用于高分辨率显微镜的廉价纳米定位系统

德国PI P-545.xC8SPInano®Cap XY(Z)压电系统：电容位置测量，用于超高分辨率显微镜

德国PI P-545.3D8SPInano®Trak压电跟踪系统：快速XY(Z)平台用于高动态显微镜

紧凑型精密XYZ纳米扫描仪

德国PI P-363 PicoCube XY(Z)压电扫描仪：PI V-817线177性1858平3804台高动态纳米定位系统，用于扫描探针显微镜

德国PI P-313 PicoCube XY(Z)压电扫描仪：皮克计精度高带宽，用于扫描探针显微镜

3.德国PI 线性压电挠性位移台

PI的纳米定位平台和扫描仪将纳米精度的分辨率和引导精度与最小的串扰相结合。这使得它们特别适合于计量，微观过程，干涉测量或半导体芯片生产检查系统中的参考应用。

带有PICMA®压电执行器驱动器和挠性导轨的线性压电平台可用于最大1.5 mm的行程。

型号介绍：

压电挠性线性平台

德国PI P-630高动态压电纳米定位系统：1轴大孔径

德国PI P-753 LISA线性执行器和平台：动态稳定

德国PI P-752高精度纳米定位台：高动态和稳定的压电扫描仪，具有极其精确德国PI的引导

德国PI P-750压电纳米定位系统：PI V-817线177性1858平3804台具有直接计量功能的高负载压电驱动纳米定位系统

德国PI P-611.1线性压电定位系统：廉价，紧凑的线性定位系统

德国PI P-712线性压电扫描仪：紧凑型OEM系统

德国PI P-620.1 – P-629.1 PIHera压电线性精密定位器：可变行程范围和轴配置

德国PI压电挠性垂直平台

德国PI P-620.Z-P-622.Z PIHera垂直精密Z定位器：可变行程范围和轴配置

德国PI S-303压电移相器：高动态，纳米级精密压电移相器

德国PI P-733.Z高动态Z纳米定位仪/扫描仪：直接位置测量和通光孔径

德国PI P-612.Z压电Z舞台：带孔的紧凑型纳米定位器

德国PI P-611.Z压电Z舞台：紧凑型纳米定位器

特色定制

德国PI PI P-725KHDS

德国PI P-725KHDSPIFOC®高动态物镜扫描仪：重型物镜的纳米分辨率

德国PI 4.PI 微型六足动物

4，德国PI 微型六足动物

德国PI Q-Motion®压电位移台内置了最小的6自由度运动设备，也提供手掌大小的BLDC电机六足位移台。

使用的运动设计取决于应用中单个轴上运动的重要性。经典的平行运动六脚架设计可实现最佳的整体性能均匀性。当需要相对较大的线性运动时，最好采用薄型设计。

最好使用采用PI的专利PICMA®或PiezoWalk®驱动技术的六脚架提供超高真空和非磁性环境。

德国PI 微型六足动物H-811.I2 / I2V 6轴微型六脚架：PI V-817线177性1858平3804台快速，紧凑，高精度

德国PI 微型六足动物H-811.F2 6轴微型六脚架：光纤对准的理想选择

德国PI H-811.S2 6轴运动六脚架：快速而紧凑的高动态应用

德国PI H-810 6轴微型六脚架：最小空间内的高精度

德国PI P-911KNMV超高压兼容的微型压电六脚架：即使在强磁场中也能进行高精度定位

德国PI 5.PI 微型线性平台

5，德国PI 微型线性平台

微型阶段对于在可用空间有限的定位任务中至关重要。诸如Q-motion®，PIline®和PiezoWalk®之类的压电电机解决方案由于具有直接驱动原理，因此可实现最紧凑的平台。

型号介绍：

德国PI带有Q-Motion®，PILine®和PiezoWalk®驱动器的微型平台

德国PI 微型线性平台U-523PILine®线性平台：带有超声波压电电机的紧凑型线性平台

德国PI 微型线性平台Q-521 Q‑Motion®微型线性平台：具有位置控制，高分辨率和价格合理的最小线性平台

德国PI PI N-565 1200精度最高的N-565线性平台：PI V-817线177性1858平3804台具有亚纳米编码器分辨率的NEXACT®压电步进驱动器

德国PI U-521PILine®线性平台：带有超声波压电电机的紧凑型线性平台

德国PI Q-545 Q Motion®精密线性平台：压电马达带来的高力和小设计，带有PIMag®VC VoiceCoil和三相直线电机，步进，直流和无刷直流电机的微型平台

德国PI M-110•M-111•M-112紧凑型线性平台：XY(Z)组合，具有各种驱动器和行程范围

德国PI L-306紧凑型精密Z工作台：紧凑设计，多轴组合

德国PI L-505紧凑型线性平台：带直流或步进电机

德国PI V-408PIMag®线性平台：便宜，带直线电机

德国PI V-508PIMag®精密线性平台：多种选项可适应需求

德国PI L-402微型线性平台：带直流或步进电机

德国PI A-141 PIglide MB微型线性平台，带空气轴承：高性能，无尘室兼容，可定制

德国PI V-522•V-524•V-528高性能PIMag®线性平台：带直接位置测量的音圈直接驱动

德国PI M-122.2DD1微翻译平台：具有直接位置测量功能的紧凑型线性平台

德国PI M-105微翻译平台：精密交叉滚子导轨，PiezoMike选件，XY(Z)组合

德国PI MTS-65微型线性平台：工业用途的坚固设计

德国PI L-406紧凑型线性平台：对于10公斤的负载

6.德国PI 微型旋转台

带有压电马达的旋转平台使尺寸特别紧凑。

显微镜的许多应用要求自由光通过。这些紧凑的旋转平台还可以用于光学应用中，在这些应用中，它们可以可靠地定位滤光片，并具有出色的可重复性。

旋转平台可以安装在没有适配器的线性平台上，并且可以灵活组合多轴定位系统。

德国PI 带有Q-Motion和PILine®驱动器的微型旋转台

德国PI U-622PILine®旋转平台：超声波压电马达微型载物台，PI V-817线177性1858平3804台具有薄型设计的U-651旋转平台，快速PILine®直接驱动和中央开口

德国PI U-624PILine®旋转平台：超声波压电马达微型载物台

德国PI Q-632 Q Motion®旋转台：紧凑型压电电机：转台直径30 mm，带有步进，直流和无刷直流(BLDC)电机的微型旋转台

德国PI 微型旋转台V-611PIMag®旋转平台：高扭矩的扁平设计，最大承重2 kg

德国PI RS-40紧凑型旋转台：精确定位

德国PI 微型旋转台V-610紧凑型PIMag®旋转台：紧凑，适用于M-110的多轴组合

德国PI DT-80紧凑型旋转台：大光圈

德国PI DT-34微型旋转台：尺寸紧凑，带直流或步进电机

7.德国PI 空气轴承和位移台

空气轴承台用于需要无振动运动，速度必须高度恒定且要求最佳角度重复性的场合。

空气轴承避免了摩擦，磨损和间隙效应。PIglide线性，旋转和球面轴承是精密组件，可以集成和电动化用于OEM，工业和研究市场。

型号介绍：

带空气轴承的线性平台

德国PI 空气轴承和位移台A-131 PIglide VC音圈线性平台，带空气轴承：高性能微型纳米定位系统

德国PI 空气轴承和位移台A-110 PIglide LC线性平台，带空气轴承：廉价的高性能纳米定位台

德国PI 空气轴承和位移台A-141 PIglide MB微型线性平台，PI V-817线177性1858平3804台带空气轴承：高性能，无尘室兼容，可定制

德国PI A-123 PIglide AT3线性平台，带空气轴承：高性能纳米定位台

德国PI A-121 PIglide AT1线性平台，带空气轴承：高性能小尺寸纳米定位台

带空气轴承的XY位移台

德国PI A-351带直线电机的MGS龙门系统：坚固的紧凑型设计，带循环滚珠轴承导轨，可实现高负载能力。

德国PI A-341 PIglide HGS混合龙门系统：带有空气轴承和循环球轴承导轨的混合导轨设计，可实现高精度，薄型化。

德国PI A-322 PIglide HS平面扫描仪，带空气轴承：XY定位系统，分辨率为1 nm

德国PI A-311 PIglide IS平面扫描仪，带空气轴承：高性能，紧凑型XY纳米定位系统

空气轴承旋转台

德国PI A-63x PIglide RL带有空气轴承的平面旋转平台：无摩擦，电动

德国PI A-62x PIglide RM旋转平台，带空气轴承：无摩擦，是分度，定位，扫描，测量技术的理想选择

德国PI PIglide运动控制器

德国PI A-81x PIglide运动控制器：用于1、2或4个轴

德国PI A-60x PIglide RT旋转空气轴承模块：无摩擦，非电动

德国PI A-10x PIglide RB线性空气轴承模块：无摩擦，非常适合定位，扫描和计量

德国PI A-65x PIglide HB：半球形空气轴承：PI V-817线177性1858平3804台无摩擦，是三轴旋转运动的理想选择

PI (Physik Instrumente)总部位于卡尔斯鲁厄，是半导体工业、生命科学、光子学和工业自动化领域中高精度定位技术和压电应用的市场与技术的佼佼者。在与全球各地客户的密切合作中，PI的专家们（约1300名）50年来不断地在技术上寻求可行的突破并从零开始开发定制的解决方案。本公司的已批及待批专利超过350项，因此彰显了其创新地位。PI在欧洲、北美和亚洲拥有六个生产基地以及15个销售及服务办事处
