Nilos-Ring AV系列的密封产品介绍



一，Nilos-Ring AV系列的密封件是Nilos Ring密封环最常用的版本之一。它是作为标准版本可以使用高达6米/秒的圆周速度;订货时更高的圆周速度必须指定。



Nilos-Ring AV系列产品型号及特点：

Nilos-Ring 6214 AV 外径：115.8mm

Nilos-Ring 6206 AV 外径：56.2mm

Nilos-Ring 6309 AV 外径：90.8 mm

Nilos-Ring 6311 AV 外径：108 mm

Nilos-Ring 6313 AV 外径：127.5 mm

Nilos-Ring 6314 AV 外径：137 mm

Nilos-Ring 1200 AV 外径：27.5mm

Nilos-Ring 1201 AV 外径：30mm

Nilos-Ring 1202 AV 外径：32.8mm

Nilos-Ring 1203 AV 外径：36.8 mm

Nilos-Ring 1204 AV 外径：41.9mm

Nilos-Ring 1205 AV 外径：47.8mm

Nilos-Ring 1206 AV 外径：56.2mm

Nilos-Ring 1207 AV 外径：64.8 mm

Nilos-Ring 1208 AV 外径：74.6 mm

Nilos-Ring 1209 AV 外径：77.8 mm

Nilos-Ring 1210 AV 外径：82.8 mm

Nilos-Ring 1211 AV 外径：93.5 mm

Nilos-Ring 1212 AV 外径：100.8 mm





二，Nilos-Ring JV系列：在设计工作中，应尽可能使用密封内部滚柱轴承套圈的NILOS环类型。优先使用JV类型的相应NILOS环。

描述：单排6410深沟球轴承的“内部密封” NILOS环被描述为“ 6410 JV”类型。



产品型号及特点：

Nilos-Ring 6207 JV 内径：43 mm

Nilos-Ring 6212 JV 内径：70 mm

Nilos-Ring 6213 JV 内径：74.5 mm

Nilos-Ring 6228 JV 内径：160 mm

Nilos-Ring 1208 JV 内径：48 mm

Nilos-Ring 1209 JV 内径：53 mm

Nilos-Ring 1210 JV 内径：57.5 mm

Nilos-Ring 1211 JV 内径：64.5 mm

Nilos-Ring 1212 JV 内径：70 mm

Nilos-Ring 1213 JV 内径：74.5 mm





三，Nilos-Ring ZAV系列密封圈

已经装有防护罩或密封件的轴承的密封由其他尺寸的NILOS环完成，以便夹紧在轴承中的密封件由NILOS环完全密封。如果污物可能渗入轴承或形成冷凝水，则特别需要使用NILOS环



产品型号及特点：

Nilos-Ring 6206 ZAV 外径：56.2 mm

Nilos-Ring 6309 ZAV 外径：90.8 mm

Nilos-Ring 6311 ZAV 外径：108 mm

Nilos-Ring 6313 ZAV 外径：127.5 mm

Nilos-Ring 6314 ZAV 外径：137 mm





四，Nilos-Ring ZJV系列密封圈

在设计中还应优先考虑将NILOS环密封在内部滚子轴承套圈上的情况，这被称为“ ZJV”型。



产品型号及特点：

Nilos-Ring 6013 ZJV  内径：72 mm

Nilos-Ring 6014 ZJV  内径：77 mm

Nilos-Ring 6002 ZJV  内径：17.5 mm

Nilos-Ring 6005 ZJV  内径：28.1 mm

Nilos-Ring 6010 ZJV  内径：55.4 mm





五，Nilos-Ring LSTO系列轴承盖



NILOS-Ring型“ LSTO”设计用于承受极高灰尘的轴承点。

说明： NILOS-Ring缩写为“ 30 x 55 LSTO”称为可安装用于内径为30 mm，外径为55 mm的滚动轴承的NILOS钢盘密封。



产品型号及特点：

Nilos-Ring 10 x 30 LSTO，内径：10 外径：30

Nilos-Ring 12 x 28 LSTO，内径：12 外径：28

Nilos-Ring 15 x 35 LSTO，内径：15 外径：35

Nilos-Ring 17 x 35 LSTO，内径：17 外径：35

Nilos-Ring 17 x 40 LSTO，内径：17 外径：40

Nilos-Ring 20 x 42 LSTO，内径：20 外径：42

Nilos-Ring 20 x 47 LSTO，内径：20 外径：47

Nilos-Ring 20 x 52 LSTO，内径：20 外径：52

Nilos-Ring 25 x 47 LSTO，内径：25 外径：47

Nilos-Ring 25 x 52 LSTO，内径：25 外径：52





六，圆锥滚子轴承密封Nilos-Ring AK系列



Nilos-Ring AK 圆锥滚子轴承的第二种外部密封是NILOS-Double-Ring，这里称为“ AK”类型。说明：单排313 11圆锥滚子轴承的“双外部密封” NILOS环被描述为“ 313 11 AK”类型。



产品型号及特点：

Nilos-Ring 30203 AK 内径：17 mm

Nilos-Ring 30204 AK 内径：20 mm

Nilos-Ring 30205 AK 内径：25 mm

Nilos-Ring 30206 AK 内径：30 mm

Nilos-Ring 30207 AK 内径：35 mm

Nilos-Ring 30208 AK 内径：40 mm





七，Nilos-Ring LST-L型钢盘密封

Nilos-Ring LST-L型环是LSTO NILOS型环的进一步发展。借助附加的Viton垫圈，当与液体接触时可实现相当大的密封效果。



NILOS环类型“ LST-L”适用于使用多种液体的情况。

Description（说明）：使用带“ 25 x 47” LST-L的NILOS环，指定了带有附加Viton垫圈的钢盘密封，用于滚动轴承，其内径为25 mm，外径为47 mm。



产品型号及特点：

Nilos-Ring 15 x 35 LST-L，内径：15 外径：35

Nilos-Ring 17 x 35 LST-L，内径：17 外径：35

Nilos-Ring 17 x 40 LST-L，内径：17 外径：40

Nilos-Ring 20 x 42 LST-L，内径：20 外径：42

Nilos-Ring 20 x 47 LST-L，内径：20 外径：47

Nilos-Ring 20 x 52 LST-L，内径：20 外径：52







八，DIFKU，DISKU特殊环



DIFKU球轴承密封弹簧

这些密封弹簧是具有最佳弹簧性能的轴向密封，并具有内部凹槽和密封边缘。它们由各种类型的材料制成，其形状可以适应任何类型的安装情况和轴承位置。垂直密封边缘和同心位置是所有DIFKU密封弹簧的先决条件。这样会在滚珠轴承的相对表面上产生迷宫式凹槽，以实现良好的密封效果。





DISKU球轴承密封弹簧

简单的盖板可防止外界的严重污染，并提供最大的抵抗力。它们通常用作轴承的附加保护，因为并非所有的密封件都可以为内部和外部提供保护。使用DISKU盖板的解决方案可节省成本和空间。如果要将配对的接触表面用作摩擦盖板，则应仔细加工。



Nilos Ring密封圈，德国Nilos Ring尼罗斯轴承盖，nilos现货。



NILOS ring是世界生产提供高品质技术密封圈的企业，在世界享有盛誉。精湛的设计和的制造技术所打造的NILOS RINGS 系列产品能够在任何苛刻的条件下解决各种轴承的密封问题。NILOS轴承盖始创于德国，在欧洲应用比较广泛，也经常出现在一些进口设备上,其主要用途是密封各式各样的轴承,也就是轴承加盖，以避免轴承受灰尘以及一些化学产品的污染，用以延长机械寿命。世界各大品牌轴承都有应用!







NILOS ring生产滚子轴承用金属密封已经60多年了，是密封问题的理想解决方案。在30多个国家设有分支机构保证了我们产品的可用性。产品被用于几乎所有的领域：材料处理、农业机械工程、电动工具、电动马达、车辆技术等。







产品分类：轴承密封圈，密封件等



型号示例：







备注：

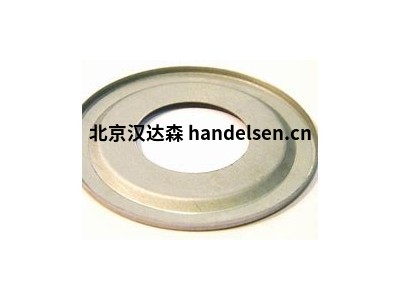

钢盘封LSTO



密封包装，包括钢盘已准备好安装和能够处理的推力负荷。密封适用于非接触式基础并可以按照滚柱轴承环的轴向移动至0.3mm无光盘的任何干扰。



描述：一个NILOS钢盘封是准备安装一个滚子轴承10毫米的直径为30 mm外径被称为NILOS环简称“10×30 LSTO”。











50×90 LSTO      50     90     4



钢盘封LSTO



密封包装，包括钢盘已准备好安装和能够处理的推力负荷。密封适用于非接触式基础并可以按照滚柱轴承环的轴向移动至0.3mm无光盘的任何干扰。



描述：一个NILOS钢盘封是准备安装一个滚子轴承50mm的直径为90mm外径被称为NILOS环简称“50×90 LSTO”。











钢盘封LSTO



密封包装，包括钢盘已准备好安装和能够处理的推力负荷。密封适用于非接触式基础并可以按照滚柱轴承环的轴向移动至0.3mm无光盘的任何干扰。



描述：一个NILOS钢盘封是准备安装一个滚子轴承17毫米的直径为35 mm外径被称为NILOS环简称“17×35 LSTO”。
