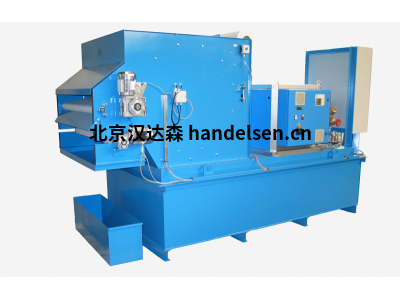

ZYKLOMAT紧凑型皮带滤清器类型 AKBF-R

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　钻井

　　把

　　铣

　　珩 磨

　　侵蚀

　　冷却水

　　滚动

　　绘图(线 - 配置文件 - 管道)

　　超过滤前的预过滤

　　污泥脱水或废水净化

　　清洁脱脂和油漆去除浴池

　　食品生产部门加热煎炸和烘焙油脂的清洁汉达森 祁佳强 手机/微信177*4453*6447

　　该系统成功地用于清洁金属加工行业的冷却润滑油，如乳液或低粘度加工油。与传统的平板皮带过滤器相比，非常紧凑的 AKBF-Rs 的基本空间要求要低得多，而且空间要求要小得多，因此过滤效果要好得多。

　　这种结构设计确保，即使使用薄的助滤剂，如过滤绒，也可以很容易地过滤和排放大量的污泥和碎屑。通过可变设计，侧壁进料区域的形状(矩形、椭圆形、圆形)和位置(右、左、上、下)可以很容易地适应工厂环境。例如，对于较小的过滤器型号，不需要提升泵。然后，被污染的液体直接从机器排放口流入过滤器。

　　特别是在废水处理领域，该系统通常被用作实际超滤前的预滤器或用于絮凝污泥脱水。通过使用一定的滤料，可以对废水进行全净化。这样就不需要腔室或框架压滤机。

　　过滤器的优点在于其完全自动、连续的运行模式。

　　与普通袋式或筒式过滤器相比，无需再生阶段，实际过滤过程不会中断。

　　紧凑型带式过滤器

　　操作模式

　　被污染的液体通过安装在两个侧壁之一上的进口连接件流入进口箱。

　　介质通过一个集成的入口制动器制动，使其缓慢流入由过滤网和输送带形成的凹槽中。

　　污垢颗粒沉积在过滤网上，形成滤饼。

　　过滤网饱和后，液位上升到最大高度。

　　一旦达到这个水平(浮子开关已浮动起来)，齿轮电机将与水平开关打开，以拉入新的过滤器绒面(从一卷)。

　　结果，液位再次下降，新的过滤过程可以开始。

　　用过的过滤绒与灰尘颗粒一起被推出过滤室，然后落入位于外部的污泥箱中。

　　AKBF-R型紧凑型带式过滤器功能图

　　液位开关最大报警/给水泵关闭(集成在过滤器中)

　　一旦达到该液位(浮动开关已浮动)，必须关闭给水泵。然后应阻塞泵，直到过滤器驱动的实际浮动开关再次下降并关闭齿轮电机。

　　过滤器绒毛不足限位开关

　　用这个限位开关监控羊毛卷的直径(减小)。信号从可调点开始输出。然后必须关闭过滤器驱动装置并更换辊(使用PLC控制器时，输出“Please change fleece roll on filter No…”在这里会很有帮助)。

　　手动过滤器抓绒按钮

　　安装在接线盒(表面安装外壳)旁边的按钮始终准备就绪。如果插入了一个新的绒线辊，则用于将其拉入过滤筒。只要按下按钮，过滤器驱动的齿轮电机就会运行。如果释放，电机停止
