Kendrion振动器的技术数据

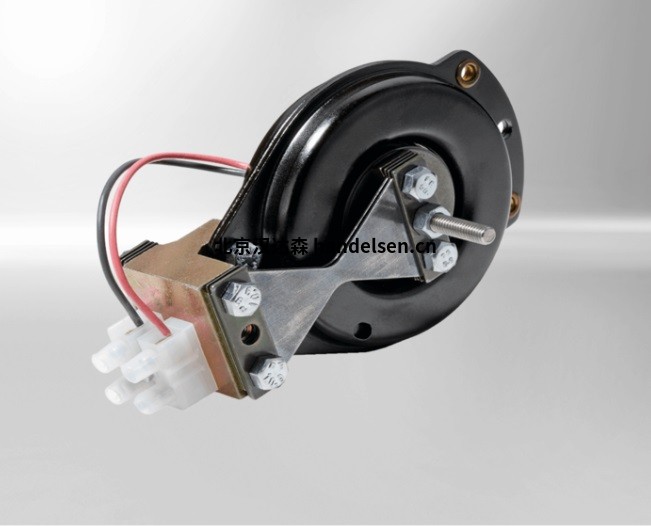

Kendrion弧形振动器的磁体由两个环形壳组成，这些环形壳包围着励磁绕组。 它永久连接到设备基座。 电枢由两个环形的永磁体组成，两个永磁体的轴向相反。 它们被极板和固定在设备底座相对两侧的板簧包围，系统由两个永磁体偏置。 在静止状态下，电枢位于磁体的两个环形磁极之间。 当在励磁绕组上施加交流电压时，电枢和磁体的不同磁极会相互吸引。 弧形电枢运动的频率对应于交流电压的频率弧形振动器可以用作振动驱动器，并且在电枢轴上安装有额外的重量，可以用作振动器。 集成的永磁体在关闭时具有制动作用，从而防止了混响。

技术数据

所有数据适用于50 Hz的工作频率。如果外壳安装的质量较大，则该值有效。应避免超过150 g的额外重量，否则会超过最大允许循环行程。

配件

•插入式连接器

•额外重量

• 控制

型号示例：

Kendrion  OAB513002

Kendrion OAB513003

Kendrion在线振动器OMW

具有激励绕组的在线振动器的磁体固定在基座上。 电枢板安装在上方，电枢面之间由气隙隔开，并与磁体的磁极面平行。

电枢板和基座通过以一定角度安装的板簧连接。 电枢和磁体之间存在拉力。 当将交流电压施加到励磁绕组时，电磁交变场的作用力会叠加在永磁体的作用力上。

合力的频率对应于施加的交流电压的频率，该交流电压使电枢以相同的节奏运动。 由于以一定角度安装的板簧，电枢板执行了弧形的振动运动。 在线振动器可在驱动电压和控制的使用范围内无限调节。

技术数据

所有数据适用于50 Hz的工作频率。如果基座安装到相对较大的质量，则冲程周期的值对于指定的负载重量有效。 该设备可用于装载0.1至17 kg的重量。 对于更高的负载重量，可以并行或串联操作多个设备。

OMW516001 OMW516002 OMW516003 OMW516004

Kendrion振动器的技术数据
