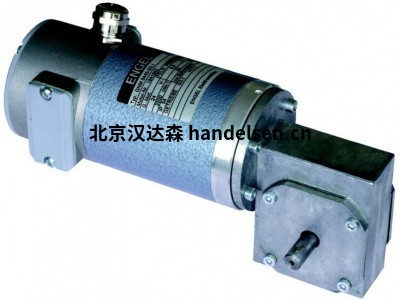

德国ENGEL带永磁场的刷 2 极直流电机GNM 3175系列

　　德国ENGEL带永磁场的刷 2 极直流电机GNM 3175系列

　　带永磁场的刷 2 极直流电机。拆下盖板可访问画笔支架开口。带4个线程的法兰安装(见绘图)。

　　电机还配有直流塔乔发电机和/或增量编码器。

　　电机还可用于保护 IP 54 和/或设备插头 DIN 43650。

　　设计与刹车保护IP 54和电缆连接。

　　根据 VDE 0530 的公差。未根据 VDE 0530 指定的公差± 10%。所有值仅适用于 0 至 40 °C 的温度范围内，不得超出，即使是很短的时间，否则存在磁力减弱的风险。

　　一般数据

　　额定速度 3000.0 分钟-1

　　名义电压 24 V

　　额定电流 4.1 A

　　名义权力 75.0 W

　　操作模式 S1

　　保护程度 IP 41

　　旋转方向 倒车

　　连接类型 弗雷·安施卢斯利森

　　类型 即时B14

　　直径 55.0 毫米

　　长度 147.5 毫米

　　机械数据

　　惯性的大规模时刻 0.0421 ·10-3千克米2

　　名义扭矩 0.239 Nm

　　最大连续扭矩 0.27 Nm

　　开始扭矩 1.5 Nm

　　每个扭矩的速度变化 19.0 N-1厘米-1分钟-1

　　机械时间恒定 8.4毫秒

　　摩擦扭矩 0.035 Nm

　　转子重量 0.42 千克

　　FR(允许径向轴负载) 100.0

　　F一(允许轴轴负载) 40.0

　　电气数据

　　电枢抵抗 0.69 Ω

　　锚感应 0.94 mH

　　终端阻力 0.9 Ω

　　电压恒定 7.06分钟-1

　　扭矩常数 0.067 尼姆/A

　　启动电流 26.0 A

　　最大峰值电流 43.0 A

　　电时间恒定 1.04毫秒

　　热数据

　　最大环境温度 40.0 °C

　　绝缘类 F

　　热时间恒定 F分钟

　　温度上升而不冷却 3.3 K/W

　　可选持有制动器 B 5.12

　　名义电压 24 V

　　额定电流 0.3 A

　　统计。 制动扭矩(电机轴) 0.5 Nm

　　每小时切换次数最多 2000.0 Nm

　　公司简介

　　1923 年 4 月 1 日，工程师 Erich Engel 在多茨海默 105 号威斯巴登创办了一家小型电器维修车间。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格尔埃莱克特特里克尼什法布里克"后，完成他的工程研究。从此公司成功生产变压器和电机。

　　金石宇#157-1149-6495;QQ-285-059-0587

　　各种标准版本的拉丝和无刷电机、变速箱和驱动控制器是ENGEL产品组合的一部分，也是定制设计的技术建议。ENGEL技术经验丰富的员工开发最佳的驱动解决方案。始终考虑应用程序成本的潜在降低。

　　主要型号：

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　GNM 4125A

　　GNM 4150A

　　GNM 4175A

　　GNM 5440E

　　GNM 5480E

　　GNM 8035/4

　　GNM 8070/4

　　GNM2145C−G1.3

　　GNM2130C-G5

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C−G1.3

　　GNM2145C-G5

　　金石宇#157-1149-6495;QQ-285-059-0587

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　金石宇#157-1149-6495;QQ-285-059-0587

　　VGM3125

　　VGM3150

　　VGM3175

　　VGM5440

　　VGM5480

　　VGM8035/4

　　VGM8070/4

　　德国ENGEL带永磁场的刷 2 极直流电机GNM 3175系列

金石宇 QQ：2850590587   手机：15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk6@handelsen.cn
