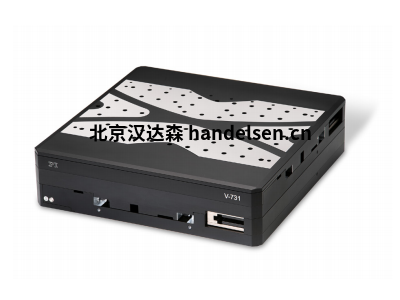

PI V-731 精密XY位移平台

PI V-731 精密XY位移平台

高运动精度和稳定性，磁性直接驱动器

行程为205毫米×205毫米(8")

速度达200毫米/秒

可选配步进电机

单向重复精度达0.1微米

增量编码器分辨率为10纳米

PIMag®磁力直接驱动

三相磁性直接驱动器在动力传动系统中未使用机械零件，其可直接将驱动力传输至运动平台，且无摩擦。驱动器可实现高速度和高加速度。 无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在最低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。

交叉滚子轴承

利用交叉滚柱轴承，滚珠轴承中的滚珠的接触点被淬火滚柱的线接触取代。因此，它们的刚度明显提高，需要的预载更小，这减少了摩擦并实现了更平滑的运行。交叉滚柱轴承的另一个特征是高导向精度和负载能力。力导向滚动体保持架防止线性导向蠕变。

采用增量编码器实现直接位置测量

非接触式光学编码器以极高的精度直接在运动平台上测量实际位置，因此非线性效应、机械作用或弹性形变不会对位置测量造成影响。

可按需提供其他行程。

应用领域

工业和科研。计量、检验、工业显微镜学

订购信息

V-731.096111 精密XY位移平台，310 毫米 × 310 毫米宽度 ，205 毫米 × 205 毫米行程，线性电机，带正弦/余弦信号传输的线性编码器，20微米传感器信号周期
