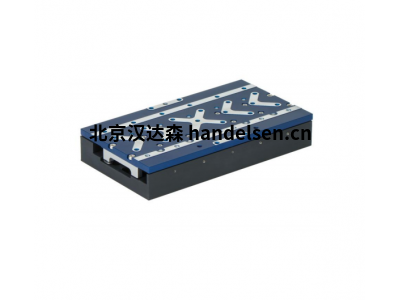

PI V-508 PIMag精密线性平台

多功能选项适应不同要求

行程为80、170和250毫米

增量或绝对式线性编码器，多种分辨率

用于实现高负载能力的交叉滚柱导轨

无铁芯或铁芯线性电机

紧凑的横截面：80毫米 × 25毫米

适应能力强

构造可实现需求的灵活适应。通过采用不同的行程、驱动器和测量系统，产品可同样适用于技术复杂、临界成本应用。XY组件也可实现

交叉滚柱导轨

对于交叉滚柱导轨，滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此，它们的刚度明显提高，需要的预载更小，这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。

应用领域

工业和科研。半导体或医学技术中的测量技术、光子学及精密扫描

PIMag磁力直接驱动

三相磁性直接驱动器在动力传动系统中未使用机械零件，其可直接将驱动力传输至运动平台，且无摩擦。驱动器可实现高速度和高加速度。

无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在最低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。

力和加速度需要在有限安装空间内实现时，使用铁芯电机。铁芯设计使磁力最大化，确保驱动器的高热稳定性。

直接位置测量

以极高的精度直接在运动平台上进行位置测量，因此非线性效应、机械作用或弹性形变不会对位置测量造成影响。

订购信息

80毫米

V-508.231020 PIMag精密线性平台，80毫米×25毫米横截面，80毫米行程，100牛负载容量，增量带正弦/余弦信号传输的线性编码器 ，80微米传感器信号周期，无铁芯三相线性电机，48伏

V-508.232020 PIMag精密线性平台，80毫米×25毫米横截面，80毫米行程，100牛负载容量，增量带正弦/余弦信号传输的线性编码器 ，80微米传感器信号周期，铁芯三相线性电机，48伏

V-508.251020 PIMag精密线性平台，80毫米×25毫米横截面，80毫米行程，100牛负载容量，PIOne 带正弦/余弦信号传输的线性编码器，2微米传感器信号周期，无铁芯三相线性电机，48伏

V-508.252020 PIMag精密线性平台，80毫米×25毫米横截面，80毫米行程，100牛负载容量，PIOne 带正弦/余弦信号传输的线性编码器，2微米传感器信号周期，铁芯三相线性电机，48伏

V-508.2B1020 PIMag精密线性平台，80毫米×25毫米横截面，80毫米行程，100牛负载容量，绝对编码器，78纳米传感器分辨率，无 铁芯三相线性电机，48伏

V-508.2B2020 PIMag精密线性平台，80毫米×25毫米横截面，80毫米行程，100牛负载容量，绝对编码器，78纳米传感器分辨率，铁 芯三相线性电机，48伏

170毫米

V-508.631020 PIMag精密线性平台，80毫米×25毫米横截面，170毫米行程，100牛负载容量，增量带正弦/余弦信号传输的线性编码 器，80微米传感器信号周期，无铁芯三相线性电机，48伏

V-508.632020 PIMag精密线性平台，80毫米×25毫米横截面，170毫米行程，100牛负载容量，增量带正弦/余弦信号传输的线性编码 器，80微米传感器信号周期，铁芯三相线性电机，48伏

V-508.651020 PIMag精密线性平台，80毫米×25毫米横截面，170毫米行程，100牛负载容量，PIOne 带正弦/余弦信号传输的线性编码器，2微米传感器信号周期，无铁芯三相线性电机，48伏

V-508.252020 PIMag精密线性平台，80毫米×25毫米横截面，170毫米行程，100牛负载容量，PIOne 带正弦/余弦信号传输的线性编码器，2微米传感器信号周期，铁芯三相线性电机，48伏

V-508.6B1020 PIMag精密线性平台，80毫米×25毫米横截面，170毫米行程，100牛负载容量，绝对编码器，78纳米传感器分辨率， 无铁芯三相线性电机，48伏

V-508.6B2020 PIMag精密线性平台，80毫米×25毫米横截面，170毫米行程，100牛负载容量，绝对编码器，78纳米传感器分辨率， 铁芯三相线性电机，48伏

250毫米

V-508.931020 PIMag精密线性平台，80毫米×25毫米横截面，250毫米行程，100牛负载容量，增量带正弦/余弦信号传输的线性编码 器，80微米传感器信号周期，无铁芯三相线性电机，48伏

V-508.932020 PIMag精密线性平台，80毫米×25毫米横截面，250毫米行程，100牛负载容量，增量带正弦/余弦信号传输的线性编码 器，80微米传感器信号周期，铁芯三相线性电机，48伏

V-508.951020 PIMag精密线性平台，80毫米×25毫米横截面，250毫米行程，100牛负载容量，PIOne 带正弦/余弦信号传输的线性编码器，2微米传感器信号周期，无铁芯三相线性电机，48伏

V-508.952020 PIMag精密线性平台，80毫米×25毫米横截面，250毫米行程，100牛负载容量，PIOne 带正弦/余弦信号传输的线性编码器，2微米传感器信号周期，铁芯三相线性电机，48伏

V-508.9B1020 PIMag精密线性平台，80毫米×25毫米横截面，250毫米行程，100牛负载容量，绝对编码器，78纳米传感器分辨率， 无铁芯三相线性电机，48伏

V-508.9B2020 PIMag精密线性平台，80毫米×25毫米横截面，250毫米行程，100牛负载容量，绝对编码器，78纳米传感器分辨率， 铁芯三相线性电机，48伏
