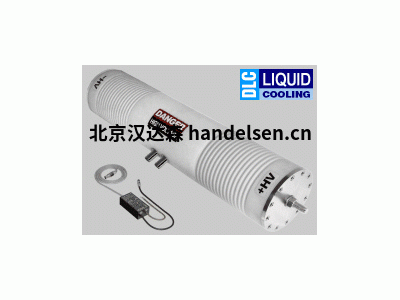

behlke高压固态开关用于高校实验室

 behlke高压固态开关用于高校实验室：
一、坚固耐用且价格便宜的HV开关，用于放电应用以及与快速高压FDA续流二极管相关的阻尼正弦波振荡的产生
二、高峰值电流能力
三、极高的di / dt，不会因大体积而损害可靠性和预期寿命带有单个栅极驱动器的单个SCR的数量
四、非常耐过载
五、通过简单的TTL触发脉冲（2-5 V）易于触发
六、非常紧凑和轻便

一、与具有非常有限的dv / dt和di / dt功能的传统碟式晶闸管开关不同，
二、快速的BEHLKE晶闸管开关模块由大量较小的晶闸管管芯（类型取决于多达1000个单晶闸管）组成，
三、并串联连接，因此对于单个晶闸管，极限dv / dt和di / dt可以有效地拆分为非临界值。
四、每个晶闸管都由其自己的高度同步和隔离的栅极驱动器触发。
五、这使得非常短的栅极布线成为可能，并避免了传统晶闸管开关设计中已知的危险热点。
六、BEHLKE晶闸管开关可以在物理上尽可能高的di / dt和dv / dt速率以及最大可能的峰值电流下安全地运行，而没有预期的寿命下降。
七、BEHLKE晶闸管开关是真正由栅极控制的，不会从负载电路汲取点火能量。这允许从几乎0 V（提供足够的咬合电流）安全切换到最大电压，而没有任何限制。

开关至少隔离了最大工作电压的150％，因此可以轻松实现高端开关应用。
为了节省成本和减小体积，尤其是在低压侧开关应用（例如撬杠电路）中，所有BEHLKE晶闸管开关也可以采用可选的非对称隔离制成，例如正极200 kV，负极30 kV。
对于每种晶闸管开关型号，无论其工作电压如何，都可以通过定制的隔离电压额定值来满足特殊的隔离电压要求。
“常规”隔离电压选项的范围为40 kV至200 kV（选择ISO-40，ISO-80，ISO-120，ISO-200）。
可根据要求提供根据欧洲安全标准的“医学认证”。在约4至8周的交货周期内，可以在1到150 kV（AC / DC）之间定制任何电压，在1到100 kA之间定制任何峰值电流
为了并联连接多个晶闸管开关，它们配备有同步I / O。如果一个开关由于故障（例如过热）而关闭，
则此功能可确保同步触发并禁止其他开关模块的触发输入。由于开关的高di / dt能力可能导致强大的电磁场，
因此在所有 较大的感应环路区域中，建议使用单独的控制单元（选件SEP-C）。 这尤其适用于非常大的开关模块，
并且di / dt> 5 kA / µs。对于具有中小型开关模块的应用，我们建议使用印刷电路板（最终采用多层技术），以最大程度地减小杂散电感并保持感应环路的面积较小。
