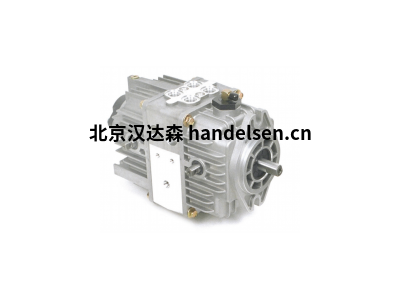

parker柱塞泵PV系列技术特点

parker柱塞泵PV系列技术特点

一般信息

流动建议

建议使用优质液压矿物油，

像HLP油，符合DIN 51522，第2部分。
parker接头

粘性

正常的操作粘度应介于两者之间12和150 mm2 / s(cSt)。最大。启动粘度为800 mm2 / s(cSt)。

NBR(腈)密封件用于液压操作基于矿物油的液体。适用于合成液体，parker柱塞泵吴亚男如磷酸酯，氟碳密封是必需的。

过滤

用于最大化泵和系统组件的功能和生活，系统应该受到保护有效过滤污染。流体清洁度应符合ISO ISO 4406：1999分类。滤芯质量应符合ISO标准。过滤率的最低要求x(mm); 通用液压系统，操作令人满意：根据ISO 4406：1999，Class 20/18/15液压系统具有最大化的部件寿命和摄像机功能性：parker柱塞泵吴亚男根据ISO 4406：1999，Class 18/16/13

技术特点

•低噪音

• 反应快

(例如PV046：上行程<70ms，下行程<40ms)

•服务友好

•高自吸速度

•紧凑的设计

•通过驱动器获得100%额定扭矩

通过驱动单泵和多泵斜盘式parker柱塞泵吴亚男开路

效率和壳体泄漏流量PV032至PV046

效率和功率图在输入端测量

功率补偿器代码* LC

功率补偿器的控制功能如下在标准补偿器部分中描述当飞行员时，泵将开始补偿阀门，集成到补偿器和泵，创建。在先导孔BV处的压差为15巴。除了标准的压力补偿器之外电源选件在泵中有一个额外的先导阀住房。parker177柱1858塞3804泵该阀的压力设定由一个连接到伺服活塞的功率反馈套管。

在完全排量时，压力设置较低且为泵将开始在较低压力下进行补偿。该泵补偿越多，反馈越多通过向下行程伺服活塞移动套筒。根据这个套筒的轮廓，压力提升动力先导阀的设定。

这为泵提供了恒定的功率要求驾驶。在低压下，泵可以提供高压流量输出，在高压下流量输出必须降低，以避免驱动电机过载。设计了功率反馈套筒的轮廓，parker177柱1858塞3804泵匹配所需的恒定功率曲线(见下文)页)。对于每个标称设置，不同的轮廓套筒是可用的。最后的订购代码数字(*)定义了必需的设置

速度n = 1500 min-1，温度为50°C和a流体粘度为30 mm2 / s。壳体排放流量和补偿器控制流量通过泵的排水口。显示的值是如果在先导式补偿器上，则加1至1.2升/分钟(代码FR *，FF *，UT *，功率补偿器和p / Q. 控制)压力先导阀的控制流量也是如此通过泵。

请注意：以下显示的值仅适用于静态操作。 parker177柱1858塞3804泵在动态条件下和快速泵的补偿量由伺服活塞也离开壳体排放口。这种动态控制流量可达60升/分钟! 因此如此排水管线是通向水库的全尺寸而没有限制尽可能短而直接。

液压机械式功率补偿器

液压机械功率补偿器由改进的远程压力补偿器(代码* L *)或改进的负载感应补偿器(Code * C *)和先导阀。该先导阀集成在泵中并通过凸轮套筒调节。凸轮套有一个为个人设计和加工的轮廓位移和标称功率设置。在大位移时的开启压力(由下式给出)凸轮套筒直径)低于小位移。这使得泵沿恒定功率进行补偿(扭矩)曲线(参见对页图)。适用于标准电动机派克的所有额定功率提供专用的凸轮套。这个凸轮的交换套筒(例如：改变功率设定)可以很容易地完成无需拆卸泵。最重要的是，可以调整功率设置通过调整预载量在一定限度内完成先导控制弹簧。这允许进行调整恒定功率设置不是标称值速度(1500分钟-1)或其他功率。

PV023R1K1T1NMMC

PV032R1K1AYNMTP

PV040R1K1T1NMMC

PV080R1K 1T1NMMC

PV092R1K1T1NMMC

PV140R1K4T1NTL1

PV140R1K1T1NSLC

PV180R1K1T1NFPV

PV180R1K1T1NWLC
