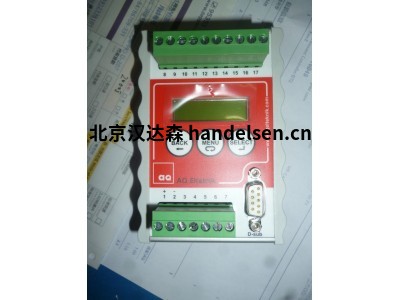

瑞典AQ超声波控制器与空气传感器或液位开关/液位传感器相连接，是AQ传感器的智能中心 。AQ超声控制器设计用于空气传感器，液位开关或液位传感器。 随着空气传感器可以持续监控气泡的存在在流动的液体中。AQ超声控制器结构紧凑，易于安装。

 有两种型号可选：

 D72  通过2个4-20 mA输出或4个继电器输出进行通信。
DP72 通过Profibus DP进行通信
瑞典AQ超声控制器可以控制两个空气传感器或四个液位开关或两个液位传感器。 它有四个继电器输出，一个4-20mA输出和DP72可以连接到Profibus-DP。瑞典AQ超声控制器用于生物制药行业。

传感器模式和启动屏幕

当超声控制器通电时，它会在LCD显示屏上显示软件版本，然后显示启动屏幕。 取决于设置的模式; 将显示相应的开始屏幕。 超声控制器可以设置为空气传感器模式，液位开关模式，液位传感器模式或凝胶传感器模式（RevA-RevD中不提供凝胶传感器模式）。 模式决定了可以连接的传感器类型。 超声控制器首次开机时显示设置传感器模式。 然后按MENU按钮滚动到所需模式，然后按SELECT按钮。 在高级设置中描述了如何在设置后更改传感器模式。

空气传感器模式

在空气传感器模式下，空气传感器用于测量流动液体中是否存在气泡。 一个或两个空气传感器型号SAC，PAC，FCS或FCP可以连接到一个超声控制器

功能说明

通过使用超声波监测流过空气传感器的液体中的气泡。在空气传感器内部，两个低强度超声波束在垂直于液体流动的方向上穿过液体路径传输。

如果气泡移动到超声波束之一中，则超声波将部分偏转并且超声波的强度降低。控制器不断测量超声波的强度，如果强度低于阈值，则检测到气泡。液体中的致密颗粒也可以以类似的方式偏转超声波，因此可以被检测到。

非常低灵敏度和非常低灵敏度的测量使用不同的测量技术。它测量空气传感器壁中的超声波振动如何因内部液体的存在而受到抑制。

测量精度取决于空气传感器的校准程度，流速，液体类型，空气传感器的安装方式以及单个气泡或许多气泡以及空气传感器尺寸。

空气传感器的方向

如果空气传感器水平安装，则方向很重要。 流过空气传感器的液体往往会将气泡拉向管子的中心，但是当流速减少时，气泡会上升到顶部。 如果空气传感器旋转，则空气传感器对顶部的气泡更敏感，使得电缆连接器（和标签）朝上。 如果需要低气泡灵敏度，请旋转空气传感器，使电缆连接器（和标签）朝下。 这使得空气传感器对管顶部的气泡不太敏感。

设置气泡的最低灵敏度

如果水平安装，请旋转空气传感器，使电缆连接器朝下。

FILTER设置确定检测空气的延迟（响应时间）。考虑检测可接受的空气的最长可接受延迟是什么，并相应地设置FILTER：延迟0,3s或更长（不要将其设置为积分）。快速来去的气泡将不会被检测到。

将SENSITIVITY设置为低。灵敏度也可以设置为非常低或非常低，但这些设置使用不同的测量技术，其中无论气泡如何都检测到液体的存在。该技术不太可靠，对温度变化敏感，仅适用于直径> 16mm的工作。如果测量和校准过程中温度变化超过±5℃，请勿使用。首先尝试SENSITIVITY低和FILTER延迟0,3s或更长时间。如果仍有不需要的气泡检测，则将SENSITIVITY的设置更改为非常低或非常低。

连接空气传感器

空气传感器的电缆应直接连接到超声控制器。 最大电缆长度取决于空气传感器， 必须始终连接电缆屏蔽（必须始终使用屏蔽电缆）。 电缆的任何未屏蔽部分不应超过30mm。 （仅存在于FCS和FCP上的外部屏幕不应连接到）

超声波控制器，但可通过屏蔽电缆接头连接到地面。 PAC还需要一根50mm跨接电缆。 为了最大限度地降低电气干扰的风险，重要的是干扰源（如变频器）应使用变频器和电机之间的屏蔽电缆。

在安装时，屏蔽铝板必须放在属于每个超声波控制器的每组齐纳屏障外面

设置

通过SETTINGS-菜单，可以设置空气传感器的参数。

选择SET TYPE设置连接的空气传感器类型。 这告诉超声控制器

对此空气传感器类型进行正确调整。

选择SET DIAMETER将其设置为所连接的空气传感器的直径或尽可能靠近。

这告诉超声控制器对此空气传感器直径进行正确调整。

选择SET SENSITIVITY设置灵敏度。 这决定了Air的敏感程度

传感器用于气泡。

灵敏度可以设置为高，中，低，非常低和非常低。

在高灵敏度下，可以检测到直径约2mm的单个气泡。

在中等灵敏度下，可以检测到直径为3mm的单个气泡。

在低灵敏度下，可以检测到直径约10mm的单个气泡。通过要求空气传感器内的两个探测器同时检测气泡，可以实现低灵敏度。

一起发现许多小气泡就像是一个大泡泡一样。

如果有很多气泡，甚至可以检测到微小的（几乎看不见的）气泡。

高，中和低灵敏度是正常测量。

在非常低且非常低的灵敏度下，使用不同的测量技术。

该技术测量液体或无液体的存在，使空气传感器对气泡非常不敏感。

极低的灵敏度不适用于直径<22mm的空气传感器。极低灵敏度测量具有温度依赖性，如果温度变化超过±5ºC，则不应使用。

选择SET FILTER设置FILTER - 时间。它决定了测量数据的方式

过滤。它可以设置为集成1ms - 3s或延迟300ms - 10s。

积分意味着整合（添加）每个气泡的持续时间。当积分和高于FILTER-integrate - time时，将显示空气。当下次指示液体时，整合过程重新开始。

延迟意味着只有在连续检测到空气的时间超过FILTER延迟时才会显示空气。

如果有一定量的气泡，长FILTER延迟和低灵敏度是有用的

应该是未被发现的。

当几乎每个气泡都应该被检测到时，短滤波积分和高灵敏度很有用。

选择SET RELAY设置继电器的动作方式。有四个继电器，每个继电器有一个

常开触点（断电时和未连接传感器时继电器打开）。每个继电器可以独立设置。选择关闭空气或关闭液体，并选择空气传感器1和空气传感器2.空气指示的持续时间最短为0.5秒，即使检测到气泡的时间短得多（确保空气的指示是注册）。

选择SET mA输出以设置mA输出的分配。 有两个mA输出：A和B.它们可以分配给空气传感器1或空气传感器2和正常测量数据或所有灵敏度

正常测量数据在指示LIQUID期间指定模拟Ndata的组合，在指示AIR时指定6mA。

20mA = Ndata = 150％16mA = Ndata = 100％

8mA = Ndata = 0％6mA =检测到空气

4mA =错误

所有Sensitivities都将气泡大小指定为mA。

16mA =液体（无气泡）14mA =小气泡

12mA =中等气泡10mA =大气泡

8mA =非常大的气泡6mA =非常大的气泡

4mA =错误。

气泡指示时间始终最短0.5秒。
