英国Bifold 汉达森优质供应 FP03P, FP06P, FP10P等系列型号参数介绍
| 华珺 QQ：3400717127 手机：13552869098 电话：010-64717020-123 传真：010-84786709-666 邮件：sales22@handelsen.cn |
 |
 |
主要特点：
1、螺线管外壳可自由旋转360º，便于电缆布局，便于连接布线
电磁铁内部构件随外壳一起旋转，防止电缆从接线端子中拉出。
2、最广泛的覆盖选项（自动复位，弹簧复位手动覆盖，保持输出手动覆盖，手动复位，防篡改手动闩锁，闩锁通电）。
3、电磁阀可以任何方向安装，以简化安装。
4、热化螺线管设计 - 全不锈钢结构，包括磁性部件。完全封装的线圈。
5、宽敞的电磁阀外壳，便于接线。
6、在拆卸电磁阀盖之前，没有时间损失散热。
7、无需特殊的高温电缆要求。
8、平衡阀具有高安全系数，可在常开和常闭配置的所有压力下断电。
9、100％计算机化诊断测试，以确保每个电磁阀都经过验证，并配有相应的安全系数。
10、Bifold拥有最先进的测试和认证设备，包括耐久性，环境，气候，性能，功能和泄漏测试。
11、螺线管设计包含一个电枢板线圈支架机构，可确保阀门在潮湿条件下运行并降低内部部件腐蚀的风险。其他电磁阀设计采用螺线管芯管设计，只能在干燥 空气条件下运行！
12、耐受控制线中的潮湿空气。
13、真正的，经过验证的北极服务低温性能。
14、较大的间隙，金属回到密封，没有刀口密封，以防止长期阀门粘连。
15、干电枢，以防止电枢腐蚀影响安全关闭。
16、维护简单 - 可拆卸瞬态抑制二极管和电磁线圈，无需从管道上拆下阀门。
【材质】
电磁阀外壳和阀门由316L不锈钢制成。阀门密封件标配Viton。 替代弹性体可用于极端条件和适合介质。弹簧由302S26和316S42不锈钢制成。紧固件为公制A4 18/10级不锈钢; 相当于316级不锈钢。
【技术参数】
FP03P，FP06P，FP10P，FP12P，SJ06，S06 / S09 / S12和SPR的工作性能占空比100％连续额定/通电。
浪涌抑制二极管标配在所有Ex d dc电磁线圈上。
响应时间 - 拉入<100ms，辍学<70ms。
电磁绝缘 - H级
拉入电压为标称值的85％。 （检查FAT是否在指定限制范围内以保证安全系数）。
最大电压为标称值的110％。
辍学电压通常为标称电压的10-20％（用于线路监控的电压较高）。 （检查FAT是否在指定限制范围内以保证安全系数）。
温度额定值-20ºC至电磁阀分类的上限（标准）。 北极服务选项为-60ºC。
IP66和IP67防护等级符合IEC 60529和NEMA 4X标准。
必须按照相关的Bifold安装，操作和维护说明，相关的安装规则，规定和操作规程安装，操作和维护双折式电磁阀。
【产品选项】
提供认证和批准选项
阀门可以任何方向安装。 螺线管可相对于先导级阀体旋转，以适应电缆入口。
工作压力高达35巴。 根据阀门型号的最大工作压力。
操作介质 - 过滤润滑或无润滑空气，惰性气体，甜（天然）和酸性气体选项，水，水乙二醇混合物和矿物油。
最大粘度65 cSt（mm²/ s）。
手动复位，手动覆盖和手动锁存操作员选项。
北极服务选项为-60ºC。

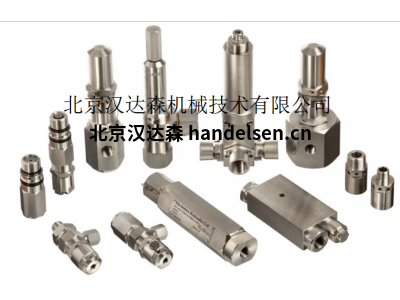

气动溢流阀（通向大气）
非常高的流量和低死区。 Bifold气动安全阀是一种设计用于匹配的安全装置Bifold的高流量过滤器调节器。
如果过滤器调节器误操作，该设备将过压限制在设定点的110％以下。
一些竞争对手的安全阀在此应用中没有足够的流量用作安全装置。
气动安全阀（管排气）
气动平衡的减压阀在相同的排气压力下保持安全功能。
液压热安全阀
可在系统压力测试期间使用特殊的可拆卸锁定螺钉设备来覆盖安全阀，而不会影响预设设定点。
热检查安全阀
有时被称为“屈服阀”，其主要特征是能够通过下游的热膨胀返回加压流体，内部通过阀门本身返回供应点，无需单独的排气管道到油箱。
液压精密安全阀
精密安全阀具有非常高的密封力以及精确且窄的死区
应使用精密安全阀，而不是弹簧浮雕
阀门存在振动引发泄漏的风险或低死区对系统安全性能很重要。 当在静态自重测试仪上进行测试时，弹簧减压阀通常具有窄的死区，但是在飞行条件下将具有更宽的死区，这将需要系统压力的显着下降以使阀能够重新安装。
CPR-08-V-PR5.0优势特点
1、设定点重复性±3％（> 5.0 bar）或±0.15 bar（<5.0 bar）。
2、 设定点范围 - 用户指定最高8.0 bar。
3、 密封重新安装压力 - 重新密封特性>设定点的90％。
4、 Orifi ce尺寸：Ø12.8mm（¼“和½”NPT）和Ø27mm（1“NPT）。
5、 背压 - 设定点受排气口背压的影响，并相应减小。
6、 操作介质 - 过滤润滑或无润滑空气，惰性气体，甜味（天然），和酸性气体选择。
7、 精确调节，低摩擦，提高设定可靠性。
【工作温度】
温度范围：
氟橡胶- （V）-20ºC至+180ºC
有机硅 - （AG）-60ºC至+60ºC
CPR自备通风压力释放阀可直接作用，可从外部调节，适用于低压应用。额定压力高达8 bar，设定点压力根据用户规格在出厂时设定。 设定点可现场调节。阀座采用硅胶面密封，具有出色的再密封特性
泄压阀根据系统的工作压力能自动启闭，一般安装于封闭系统的设备或管路上保护系统安全，当设备或管道内压力超过泄压阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。
【工作原理】
泄压阀是由针形阀I、压力表2、主阀3、导阀4及连接管等部件组成。
它是水力控制阀的一种。主阀被隔膜分成上、下两部分，隔膜下腔为水流通道，上腔为控制室，由它来控制主阀阀瓣的启闭。导阀本身就是一个泄压阀，它也有控制室和水流通道，阀瓣启闭由控制室控制。针形阀即节流阀，它控制着连接管中水的流量。
在消防给水系统运行过程中，主管道水流方向自左向右，一路控制水进入导阀控制室，当水的压力小于设定泄压值时，导阀弹簧的推力大于水的压力，导阀阀瓣处于关闭状态。另一路控制水经节流针形阀进入主阀上腔后产生一个静压，上腔的压强和生流道内的压强相等。由于主阀阀瓣上平面大于下平面，所以上腔对阍瓣的压力大于主流道内水对问瓣的推方，使主阀处于关闭状态。如果主管道水流压力升高并超过设定的泄压值，经控制管进入导管控制室的水流压力增加，水的压力大于弹簧推力 此时导阀被打开，主阀上淀开始泄压。由于受节流阀节制，补水不足，造成主阀上腔压力减小，主阀同瓣下髓冰。流推力大于上腔压力，阀瓣上升，主阀打开迅速泄压。由于上述过程是在瞬间完成的，所以室内消防给水系统在发生超压时，不会造成危害。
【分类】
泄压阀结构主要有两大类：弹簧式和杠杆式。
弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。
杠杆式是靠杠杆和重锤的作用力。
随着大容量的需要，又有一种脉冲式泄压阀，也称为先导式泄压阀，由主泄压阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主泄压阀，并将主泄压阀打开，使增高的介质压力降低。
如果主管道水流压力继续增加，导阀开启量也随之加大 使得主阀上腔与下腔的压差更大，主阀开启量也越大，系统泄压更快。反之，如果主管道水流压力减小(如室内消火栓使用个数增加或开启喷头个数增多时)，导阀控制室压力随之减小，导阀开启量变小。主阀上腔压力增大，主阀阀瓣询下关小，使主管道水流压力稳定在系统设计。
特点
1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。
2、关闭速度可调，消除压力波动。
3、隔膜传动机构将操作滞后现象减小到最小。
4、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。
