德国PI公司是精密运动和定位领域的全球解决供应商。
PI不仅开发和生产各种定位平台和执行器，用于线性、旋转和垂直运动或不同轴的组合。PI因此将这些解决方案适应客户特定的应用或提供用于运动和定位的成品子系统。

【参数介绍】

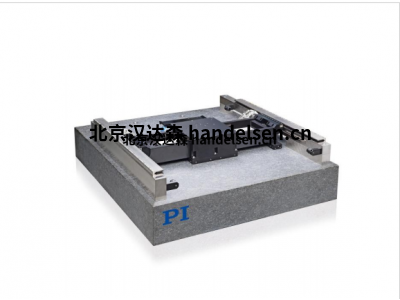

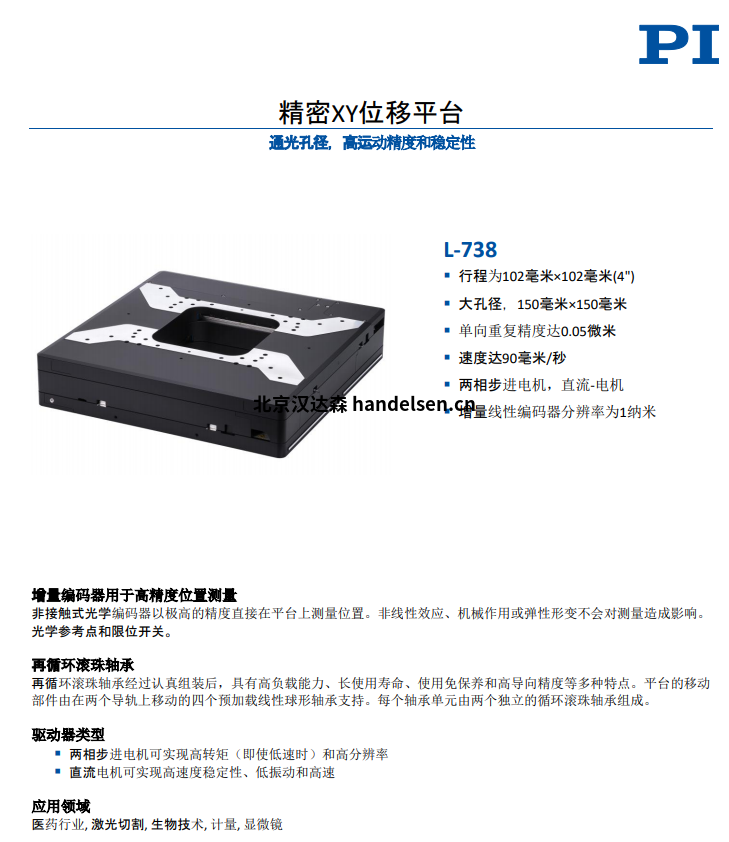

L-738 精密XY位移平台

通光孔径，高运动精度和稳定性

行程为102毫米×102毫米(4")

单向重复精度达0.05微米

两相步进电机，直流–电机

大孔径，150毫米×150毫米

速度达90毫米/秒

增量线性编码器分辨率为1纳米

非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。

光学参考点和限位开关。

驱动器类型

两相步进电机可实现高转矩（即使低速时）和高分辨率

直流电机可实现高速度稳定性、低振动和高速

再循环滚珠轴承

再循环滚珠轴承经过认真组装后，具有高负载能力、长使用寿命、使用免保养和高导向精度等多种特点。平台的移动部件由在两个导轨上移动的四个预加载线性球形轴承支持。每个轴承单元由两个独立的循环滚珠轴承组成。

应用领域

医药行业, 激光切割, 生物技术, 计量, 显微镜

订购信息

L-738.051100 精密XY位移平台，380毫米 × 380毫米宽度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔径，，含3米成套电缆步进电机

L-738.051111 精密XY位移平台，380毫米 × 380毫米宽度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔径，步进电机，增量带正弦/余弦信号传输的线性编码器，20微米传感器信号周期，含3米成套电缆

L-738.051112 精密XY位移平台，380毫米 × 380毫米宽度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔径，步进电机，增量带A/B正交信号传输的线性编码器，10纳米传感器分辨率，含3米成套电缆

L-738.053111 精密XY位移平台，380毫米 × 380毫米宽度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔径，直流电机，增量带正弦/余弦信号传输的线性编码器，20微米传感器信号周期，含3米成套电缆

L-738.053112 精密XY位移平台，380毫米 × 380毫米宽度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔径，直流电机，增量带A/B正交信号传输的线性编码器，10纳米传感器分辨率，含3米成套电缆

L-738.053132 精密XY位移平台，380毫米 × 380毫米宽度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔径，直流电机，旋转编码器，含3米成套电缆

纳米定位压电柔性铰链平台、微型平台、线性平台、线性促动器、旋转台、XY位移平台、六足位移台、快速多通道光子学对准系统

、运动控制软件

【应用范围】

汽车、科学设备、半导体技术、显微镜、硅光子、医疗技术、材料研究、机械工程、自动化、高能束线设备、增材制造
