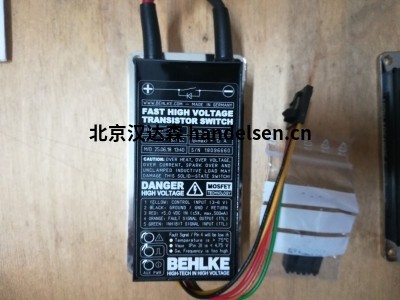

Behlke HTS 31-03-HB-AC-C 高压开关原装正品质量保障

Behlke HTS 31-03-HB-AC-C 高压开关原装正品质量保障

华珺
QQ：3400717127

手机：13552869098
电话：010-64717020-123
传真：010-84786709-666
邮件：sales22@handelsen.cn

华珺邮箱：sales22@handelsen.cn电话：010-64717020-123

品牌介绍

德国贝克公司地处法兰克福西北约20公里的卫星镇克龙贝格，专业生产大电压和大电流的MOSFET、IGBT、快速可恢复高电压二极管、抗感应散装陶瓷电阻、陶瓷电容器等模块。德国贝克公司具有强大的技术实力、超稳定的产品、标准模块化的设计等优点在高压高电流半导体器件行业处于全球领先地位。特别是在某些超高压超电流领域更是最高行业标准

应用范围

需要产生高电压快速脉冲的场合,例如：快速脉冲群发生器，泡克耳斯盒驱动器，雷达调节器等。它拥有纳秒级的的上升沿时间，能输出较大脉冲电流。它与传统的真空电子管相比，有速率高，输出阻抗低，寿命长，驱动简单，功耗小等特点。
本开关的触发输入电压为3~5.5V，输出脉冲固定宽度为200nS 。输出脉冲上升沿本质上与工作电压，负载电容，分布电容和分布电感有关。在优化的布线和布局设计下上升沿可以达到小于3nS。它的电气绝缘超过10KV, 能输出正极性和负极性的脉冲。
连接及操作：应用时应注意电源电压不能高于5.5V以及极性不能接反,否则会有损坏电子开关的危险。为避免开机时产生过大的浪涌电流和保护开关应该限制电源电流在1A以下，或使用1A的供电电源供电。
在中间位置的三个引脚,它们在内部连接到一起为开关的高压负极。另三个一排的引脚也是在内部连接到一起为开关的高压正极。应用时应注意将它们分别连接到一起。

BEHLKE固态

可以配备开关

各种外壳，连接器和

冷却选项以及不同的选项

电气性能满足个性化设计要求。

适用的选项列在相关的产品调查A至G中

产品优势

●具有半桥配置双向开关路径的高压推挽式开关

●交流MOSFET拓扑结构允许负输入电压和正输入电压，而无需改变开关极点 - 极端反转的复杂继电器电路是不必要的！

●上升和下降时间相同

●由于被动切换路径锁定而安全运行

●无交叉电流

●非常适合将精确的HV方波脉冲转换为容性负载

●无需工作电阻

●无需大型高压输入储能电容器

技术说明
BEHLKE推挽式开关具有极大的上升和下降时间。如果您的应用不需要完整的开关速度，我们建议您使用速度限制选项S-TT（上升和下降时间减慢约50％）与输入低通滤波器选项LP结合使用。这些选项有助于最小化快速高压脉冲电路典型的高频困难（例如自振荡或自重启动）并简化EMC设计。

产品代码
型号包含有关电压，电流和开启行为的编码信息。第一个数字代表以kV为单位的电压，短划线前的最后一个数字表示开启行为（0 =固定导通时间，1 =可变导通时间）。短划线后面的数字表示以安培x10为单位的电流。特殊功能在第二个破折号后由字母编码。示例HTS 31-03-HB-C：HTS = HV晶体管开关，3 = 3kV，1 =可变导通时间，03 = 30安培，HB =半桥，C =紧凑型系列。
