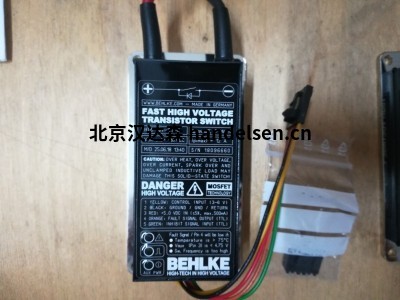

Behlke 德国贝克 高速高压开关 Behlke HTS 11-14-C 本土采购 售后保障

 Behlke  德国贝克 高速高压开关 Behlke  HTS 11-14-C 本土采购 售后保障

品牌故事
德国贝克公司地处法兰克福西北约20公里的卫星镇克龙贝格，专业生产大电压和大电流的MOSFET、IGBT、快速可恢复高电压二极管、抗感应散装陶瓷电阻、陶瓷电容器等模块。德国贝克公司具有强大的技术实力、超稳定的产品、标准模块化的设计等优点在高压高电流半导体器件行业处于全球领先地位。特别是在某些超高压超电流领域更是最高行业标准

主要应用
需要产生高电压快速脉冲的场合,例如：快速脉冲群发生器，泡克耳斯盒驱动器，雷达调节器等。它拥有纳秒级的的上升沿时间，能输出较大脉冲电流。它与传统的真空电子管相比，有速率高，输出阻抗低，寿命长，驱动简单，功耗小等特点。
本开关的触发输入电压为3~5.5V，输出脉冲固定宽度为200nS 。输出脉冲上升沿本质上与工作电压，负载电容，分布电容和分布电感有关。在优化的布线和布局设计下上升沿可以达到小于3nS。它的电气绝缘超过10KV, 能输出正极性和负极性的脉冲。
连接及操作：应用时应注意电源电压不能高于5.5V以及极性不能接反,否则会有损坏电子开关的危险。为避免开机时产生过大的浪涌电流和保护开关应该限制电源电流在1A以下，或使用1A的供电电源供电。
在中间位置的三个引脚,它们在内部连接到一起为开关的高压负极。另三个一排的引脚也是在内部连接到一起为开关的高压正极。应用时应注意将它们分别连接到一起。

BEHLKE固态

可以配备开关

各种外壳，连接器和

冷却选项以及不同的选项

电气性能满足个性化设计要求。

适用的选项列在相关的产品调查A至G中

产品选择

产品选择：高压和脉冲功率应用意味着总是存在一定的火花和闪光风险，特别是在环境条件，工作条件或负载条件意外变化的情况下。因此，固态开关的峰值电流能力应始终尽可能高，至少高于应用的可能短路电流。关于额定电压的选择，我们建议MOSFET开关的安全裕度至少为5％，所有双极开关（IGBT，MCT，SCR）的安全裕度至少为20％，以最大限度地降低意外电压波动或意外反激电压造成损坏的风险。长期可靠性，分别是高压固态开关的平均故障间隔时间（MTBF）始终是其工作温度的函数。因此，我们强烈建议尽可能在中等温度下操作开关。这主要通过选择足够的导通电阻，电流能力，自然电容和耦合电容来实现。有关电阻和电容功率损耗计算，请参阅我们的一般说明。如果计算的功耗超过开关的Pd（最大）额定值，则必须添加适当的冷却选项。请注意，单个Pd（最大）额定值始终指的是25°C的外壳温度。当然，这种实验室测试条件在实践中没有给出。设计人员还必须考虑增加的环境温度以及运行中的实际外壳温度。因此，许多应用需要特殊的冷却措施。 BEHLKE为各种情况提供多种冷却选择。设计人员可以选择陶瓷冷却表面，散热片，冷却法兰和液体冷却水或电介质冷却剂。





eatures  - 开关型号系列HTS

hvswitch工作电压从500 V到150 kV

hvswitch峰值电流从15到16,000安培（pk）

hvswitch di / dt从5到32 kA /μs（取决于型号）

hvswitch上升时间降至0.8 ns（取决于类型）

hvswitch短传播延迟时间和低抖动

hvswitch续。工作频率高达3 MHz

hvswitch Burst frequ。高达10 MHz（取决于类型）

hvswitch安全电流隔离，最高可达200​​ kVDC

hvswitch通过简单的TTL信号（3-6V）轻松控制

hvswitch有源输入滤波器，具有出色的EMC特性

hvswitch短脉冲时没有危险的不稳定性

hvswitch内部时钟同步，可实现低EMI

hvswitch具有快速热固化器的安全电路

hvswitch故障信号输出和禁止输入（TTL）

hvswitch保证温度范围-40 ... 70

各种被动和主动冷却选项

hvswitch开关用于固定和可变导通时间

hvswitch半桥和全桥开关（推拉式）

hvswitch高性价比的放电开关

hvswitch所有开关都可以用于直流和交流

hvswitch非常可靠，5年保修





高速高压开关：我们设计和制造单，推挽开关配置的快速高压固态开关模块，采用MOSFET，SiC，IGBT，MCT和晶闸管技术，交流和直流，电压高达200 kV 。固态开关程序分为两个基本类别：具有固定导通时间的开关（产品组A至B4）和具有可变导通时间的开关（产品组C1至C8）。具有固定导通时间的开关非常经济，主要用于简单的充电或放电电路。由于其出色的EMC特性，它们是用于阻尼振荡的发电机电路中的理想开关元件，特别是与FDA系列的快速自由转动二极管相关。如果应用需要极高的di / dt，非常快的电压上升时间或非常短的脉冲，那么具有固定导通时间的开关也是首选。与具有固定导通时间的开关相比，具有可变导通时间的开关具有真正的继电器行为，因此更普遍适用。它们非常适用于具有可变脉冲宽度，可变占空比的应用，或者在需要无限导通时间的情况下。推挽式开关优选地用于产生具有快速上升和下降时间的真正对称方波脉冲，通常与电容性负载相关。与具有单个开关的装置相比，推挽式电路不需要工作电阻器，因此在更高工作频率下的高压功耗方面效率更高。由于没有工作电阻器，输入储能电容器的尺寸可以减小到最小，而不会对产生的脉冲的顶部平坦度产生负面影响。因此，推挽式开关是方波脉冲应用的理想选择，对脉冲形状有很高的要求。 BEHLKE开关模块始终是电隔离的。它们可用作高压侧开关，用于正电压和负电压。如果电压极性必须在运行期间改变（例如在具有正负离子加速度的TOF质谱仪中），则考虑AC开关技术。交流开关可用作单开关和推拉开关。 BEHLKE开关的控制总是通过简单的TTL信号实现。内部控制和安全电路提供控制脉冲整形，过频和温度保护。不能错误地控制开关。即使在最恶劣的工作条件下，它们也始终处于完全开启或关闭状态，从不介于两者之间。此外，开启或关闭上升时间也不会受到任何外部冲击的影响，这可以保证非常高的开关再现性和整个应用电路的非常好的长期可靠性。具有可变导通时间的开关的控制电路具有附加的禁止输入，其允许连接外部过电流传感器，外部热电感应器或其他外部安全电路。所有开关均提供可选的冷却功能，如改善导热性（选件ITC），非导电陶瓷冷却表面（选件CCS），隔离铜冷却法兰（选件GCF），非导电陶瓷冷却法兰（选件GCF-CER）或铜中的非隔离散热片（选件CF）或轻质石墨材料（选件CF-GRA）。对于电晕临界应用，散热片也可以由非导电高性能陶瓷（选件CF-CER）制成。如果空气冷却达到极限，则应用液体冷却。液体冷却有两种方式：间接液体冷却（选件ILC）和直接液体冷却（选件DLC）。间接液体冷却具有中等冷却效率，设计用于简单的导电和非导电冷却剂，如自来水或去离子水。更高效和适合高频操作的是直接液体冷却（选项DLC），其使用全氟聚醚（PFPE），全氟碳（PFC）或氢氟醚（HFE）作为非导电冷却剂。可根据要求提供具有单独电气和机械修改的定制开关







高速高压脉冲发生器：标准高压脉冲发生器程序基于HTS型号系列的BEHLKE HV固态开关。该程序包括用于Q开关和其他激光应用的快速pockels单元驱动器，以及用于偏转和加速网格驱动器的精确方波脉冲发生器，用于踢球磁体驱动器，用于离子捕获器，用于TWR和速调管调制器以及用于许多其他分析，测量和测试设备。模型系列FQD，GHTS，FHPP和FSWP是“即插即用”解决方案的标准产品线。所有BEHLKE脉冲发生器均设计用于系统集成，这意味着脉冲发生器需要高压电源和控制信号源才能工作。根据可选的冷却功能（散热片，冷却法兰或液体冷却），上述脉冲发生器可以达到最高3 MHz的连续重复频率（产品组D）。此时需要提及的是，每个BEHLKE开关也可以通过与其他无源和有源部件组合而转换为脉冲发生器单元，这些部件通过开关集成并封装在一个外壳中。这些附加部件可以是阻尼电阻，工作电阻，RC缓冲器，缓冲电容器，续流二极管和高压插座等。集成脉冲发生器解决方案的优点是EMI更低，电晕更少，内置体积更小，电气性能更高，完美的绝缘，简化的高压布线和更低的装配成本。



快速高压二极管：用于自由转向的快速高压二极管组件，电压高达200 kV，峰值电流高达10 kA，恢复时间为80 ns（FDA系列型号）。 FDA二极管组件可用作单二极管，双二极管或二极管网络，带有串联阻断二极管，用于MOSFET或IGBT开关。所有BEHLKE高压二极管均采用经济高效的塑料外壳或上述冷却选项。请参阅产品组E.可根据要求提供定制的HV二极管。电介质液体冷却：我们提供基于介电冷却剂（PFPE，PFC，HFE）的DLC直接液体冷却的所有组件，包括智能泵装置，热交换器，冷却板，冷却箱，有源和无源散热器，流量传感器，快速连接器，适配器，管材和冷却剂（产品组F）。高压部件：高压薄膜电阻器，高压质量电阻器，高压陶瓷电容器，高压探头，高压电缆（产品组G）。
