德国MOGENSEN振动电机MX-1249/6技术资料

 德国MOGENSEN振动电机MJ-850/6​

自1996年以来，德国摩根森致力于MSort光学分选系统的开发和应用。MSort光学分选机可以通过物料的颜色，形状或尺寸进行精确识别和分选。为了给客户提供更全面的分选技术解决方案，摩根森相继开发了X光分选及金属探测技术。







摩根森MSort光选系统广泛应用于矿石，玻璃回收，塑料分选等环保领域， 目前已经有超过500台光选机及15,000台概率筛在世界各地的客户工厂运行。



 MOGENSEN选矿机、MOGENSEN分选机、MOGENSEN分选设备、MOGENSEN振动筛选机、MOGENSEN振动输送机,MOGENSEN震动电机等







一、结构和运作方式



不平衡振动器用于设置机械振动中具有输送机，筛网或振动功能的机器。

不平衡振动器通过旋转离心砝码产生摆动运动。



二、不平衡振动器的构造

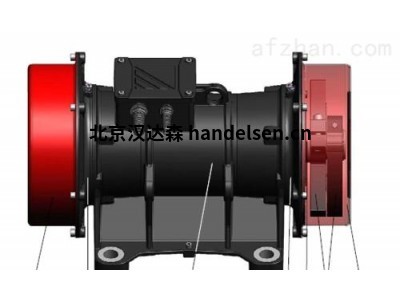

MX 18-30不平衡振动器系列包括以下主要元件：



1  - 定子

2  - 带滚柱轴承的端盖

3-转子

4  -  Flyweight

5  - 保护盖







三、不平衡振动器的操作



不平衡振动器是三相鼠笼式电动机。 可调节的飞锤位于安装在滚柱轴承中的转子的两个轴端。



当不平衡振动器通过转子的旋转运动以及其飞重来激活时，旋转离心力。 这会使连接到不平衡振动器的机器振动。



根据VDE 0530，MX的不平衡振动器基本上设计为根据S1的连续操作。



四、噪音信息（根据第3届GSGV）



声压级可以在不平衡振动器的数据表中找到。



声压级应在制造商的试验台上以额定速度和不平衡振动器的工作温度确定。



五、存储



如果可能的话，驱动器到最终位置的位置应在封闭的房间内完成



如果驱动器存放在室外，则应在底部打开防水油布，以防止受潮。盖子的设计必须能够排出任何冷凝水。



如果驱动器已剥皮，则在运输存储期间不得损坏或打开。



在土壤湿度的影响下，驱动器必须放在合适的文件上或存放在架子上。



驱动器可能只能停在脚上！







常见型号：



MOGENSEN  MX-630/4



MOGENSEN  MX-1249/6



MOGENSEN  ML-680/6



MOGENSEN  MX-550/6



MOGENSEN  MX-490/4



MOGENSEN  MJ-850/6



摩根森MSort光选系统广泛应用于矿石，玻璃回收，塑料分选等环保领域， 目前已经有超过500



台光选机及15,000台概率筛在世界各地的客户工厂运行。



起动与运行方式：



根据电动机按起动与运行方式不同，可分为电容起动式单相异步电动机、电容运转式单相异步电



动机、电容起动运转式单相异步电动机和分相式单相异步电动机。



按用途分类：

可分为驱动用电动机和控制用电动机。



驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、



家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电



吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗



器械、电子仪器等）用电动机。



控制用电动机又分为步进电动机和伺服电动机等。



转子结构分类

根据电动机按转子的结构不同，可分为笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线



转子感应电动机（旧标准称为绕线型异步电动机）。



按运转速度分类

根据电动机按运转速度不同，可分为高速电动机、低速电动机、恒速电动机、调速电动机。



低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。



调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电动机和无级变速电动机外，



还可分为电磁调速电动机、直流调速电动机、PWM变频调速电动机和开关磁阻调速电动机。



异步电动机的转子转速总是略低于旋转磁场的同步转速。



同步电动机的转子转速与负载大小无关而始终保持为同步转速。



1、卧式振动电机：



（1）、放松防护罩紧固螺钉，拆下两端防护罩；



（2）、激振力小于MV50-2，MV50-4，MV50-6，MV30-8的振动电机（不包含此四种规格），外偏心块为可调块，表面装有标明最大激振力百分数的标尺，内偏心块为固定块，均使用紧固螺栓压紧在电机转轴上。转轴两端面上刻有基准线。旋松两侧外偏心块压紧螺栓，两侧外偏心块同向转动，使轴上刻线对准外偏心块上的激振力标尺刻线，调至所需激振力，拧紧外偏心块压紧螺栓，装上防护罩；





（3）激振力大于或等于MV50-2；



1、MOGENSEN 振动筛型号：SC1566 maschinen Nr：D5880 电机型号MJ13996 975rmin 50Hz 4.0KW 7.6A IP66 Y.400V F

2、MOGENSEN 振动筛型号：SC1046 maschinen Nr：D5881 电机型号MJ13996 975rmin 50Hz 2.8KW 5.7A IP66 Y.400V F

MOGENSEN电机

型号：MJ850/6

参数：

2.4KW

IP:66

M-Mr：1015326    5.10~5.51A

3-MotY:380V-440V

cos￠:0.68

T-Nr:0162910

Bj:2010   965r/min  DINEN 60034-1

1 Off BLZ/45-42/6      400 V   3 Ph    50 Hz

MOGENSEN电机

型号：MJ1399/6

4.0KW  IP:66    M-Mr：1014626    7.60~8.21A  3-MotY:380V-440V  cos￠:0.76     T-Nr:0117184     Bj:2010    975r/min

1 Off BLZ/50-75/6      400 V     3 Ph       50 Hz

Mogensen分级机,Mogensen圆周运动分级机,Mogensen打浆分级机,Mogensen组合分级机,Mogensen振动分级机,Mogensen振动分级机,Mogensen颜色分类机,Mogensen X光分类机,Mogensen 振动传输机,Mogensen 管状振动喂料机,Mogensen 控制器
